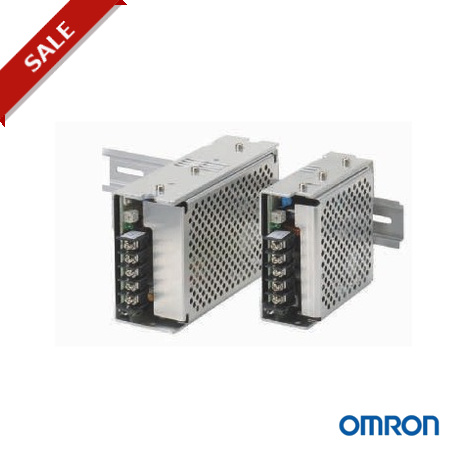

S8JX-G10005C 249079 S8JX0106A OMRON Power & 100W / 5V / 20A Avec boîtier avant

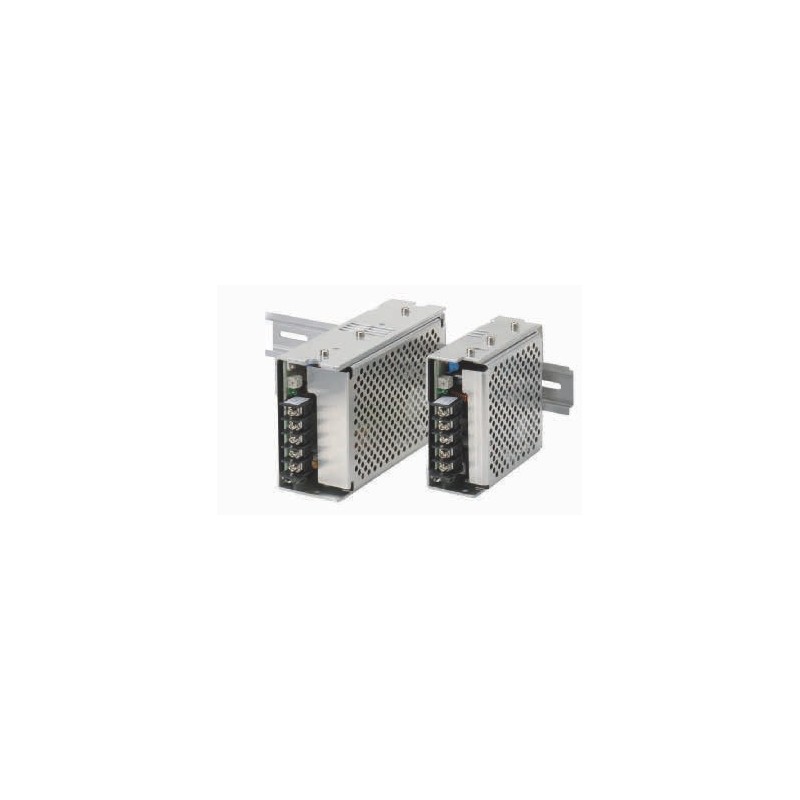

S8JX-G Monophasé
Alimentation économique et compacte
Références
Le S8JX-G est une alimentation économique d’Omron, qui ne faillit pas à sa réputation en termes de qualité et de fiabilité. Ces alimentations vont jusqu’à 600 W et offrent
des tensions de sortie de 5, 12, 15, 24 ou 48 Vc.c. Les options de montage multiples et de faible encombrement permettent de réduire l'espace occupé par le panneau.
Avec une durée de vie minimale de 10 ans et une protection contre les surtensions,
les surintensités et les courts-circuits, le S8JX-G offre également le niveau de fiabilité attendu de la part d’Omron.
• Une vaste gamme de tensions de sortie c.c. (5 V, 12 V, 15 V, 24 V et 48 V) et de puissances (15 à 600 W)
• Voyant de tension
• Protection contre les surtensions, les surintensités et les courts-circuits
• Résistance aux vibrations 4,5 g
• Tous les modèles peuvent être montés sur rail DIN
• Homologations : UL, cUL, UL508 Listed, SEMI F47, VDE
Puissance nominale Tension de sortie Courant de sortie Taille en mm (H ×L × P) Référence
15 W 5V 3A 91 × 40× 90 S8JX-G01505CD
12 V 1,3 A S8JX-G01512CD
15 V 1 A S8JX-G01515CD
24 V 0,65 A S8JX-G01524CD
48 V 0,35 A S8JX-G01548CD
35 W 5 V 7 A S8JX-G03505CD
12 V 3 A S8JX-G03512CD
15 V 2,4 A S8JX-G03515CD
24 V 1,5 A S8JX-G03524CD
48 V 0,75 A S8JX-G03548CD
50 W 5 V 10 A 92 × 40 × 100 S8JX-G05005CD
12 V 4,2 A S8JX-G05012CD
24 V 2,1 A S8JX-G05024CD
48 V 1,1 A S8JX-G05048CD
100 W 5 V 20 A 92 × 50 × 150 S8JX-G10005CD
12 V 8,5 A S8JX-G10012CD
24 V 4,5 A S8JX-G10024CD
48 V 2,1 A S8JX-G10048CD
150 W 5 V 30 A 92 × 60 × 178 S8JX-G15005CD
12 V 13 A S8JX-G15012CD
24 V 6,5 A 92 × 50 × 150 S8JX-G15024CD
48 V 3,3 A S8JX-G15048CD
300 W 5 V 60 A 92 × 110 × 164,5 S8JX-G30005CD
12 V 27 A S8JX-G30012CD
24 V 14 A 92 × 110 × 167 S8JX-G30024CD
48 V 7 A S8JX-G30048CD
600 W 5 V 120 A 92 × 150 × 160 S8JX-G60005C
12 V 53 A S8JX-G60012C
24 V 27 A S8JX-G60024C
48 V 13 A S8JX-G60048C
546
S8JX-G Monophasé
Caractéristiques
Elément 15 W 35 W 50 W 100 W 150 W 300 W 600 W Rendement (typique à 230 Vc.a.) 81 % (24 V) 84 % (24 V) 86 % (24 V) 88 % (24 V) 90 % (24 V) 88 % (24 V) 84 % (24 V) Entrée Tension d'entrée nominale 100 à 240 Vc.a. 100 à 120 Vc.a./200 à 240 Vc.a.,
commutable
Plage autorisée 85 à 264 Vc.a., 80 à 370 Vc.c. (la tension c.c. n'est pas conforme aux normes de sécurité.) 85 à 132 Vc.a./170 à 264 Vc.a.
Sortie Plage de réglage de la tension (avec V.ADJ)
Influence des variations d'alimentation
Influence des variations de sortie
Influence des variations de température
–10% à 15% pour 5V à 24 V, ±10% pour 48V (avec V.ADJ)
0,4 % max. (de 85 à 264 Vc.a. en entrée, charge de 100 %)
0,8 % max., 0 % à 100 % de charge
0,05 % / °C max.
Protection contre les surcharges Oui, 105 % à 160 % du courant nominal
Protection contre les surtensions Oui
Température ambiante de fonctionnement
−10 à 60 °C (14 à 140 °F)
Fonctionnement en série Oui, jusqu'à 2 unités Oui, jusqu'à 2 unités Fonctionnement en parallèle Non Oui, jusqu'à 5 unités EMI Conforme aux normes EN 61204-3 et EN 55011 Classe A
EMS Conforme aux niveaux haute sécurité de la norme EN 61204-3
Normes approuvées UL : UL 508 (Liste), UL 60950-1, cUL : CSA C22.2 n° 107.1 et n° 60950-1, EN / VDE : EN 50178 (= VDE0160), EN 60950-1 (= VDE0805)
Conformité aux normes EN 50274 pour les bornes
UL : UL 508 (reconnaissance), UL 60950-1, cUR : CSA C22.2 n° 107.1 et n° 60950-1,
EN / VDE : EN 50178 (= VDE0160), EN 60950-1 (= VDE0805)
547
