LC-TH-51X51-VE AA051328C LCTH51X51VE OMRON Di controllo della luce film per TH-51X51, verticale
LC-TH-51X51-VE
AA051328C
LCTH51X51VE
OMRON
Di controllo della luce film per TH-51X51, verticale
sensori > accessori per tecnologia a sensori
Vision Systems > Speciali Vision
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON
Più venduti
▲Dettagli

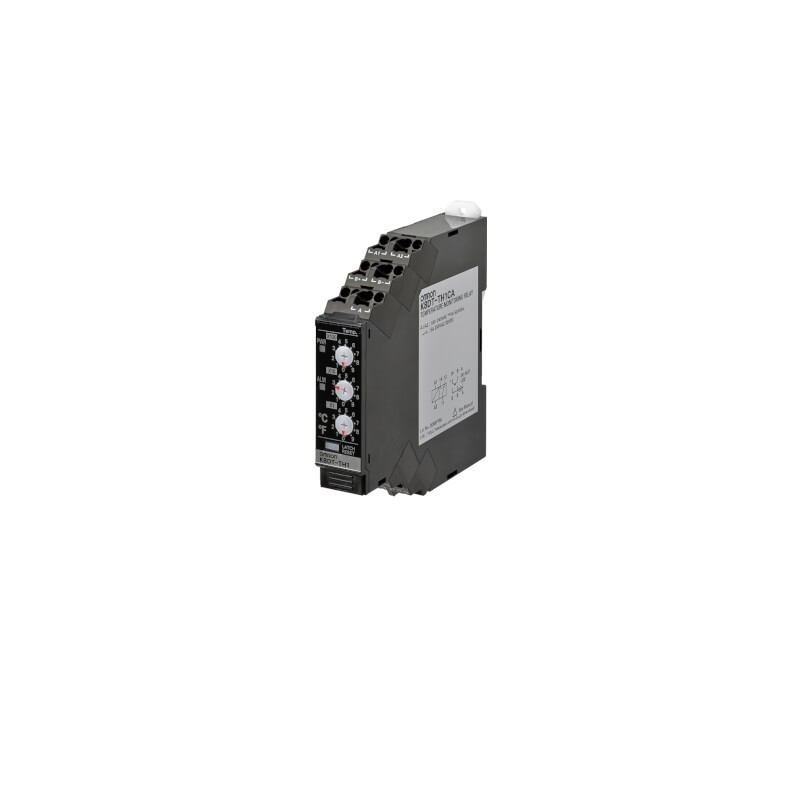

▲Relè per il monitoraggio della temperatura
Ideale per prevenire il surriscaldamento dell'elemento riscaldante. Uscita autoritenuta per un funzionamento sicuro dell'apparecchiatura.
- Impostazione della temperatura tramite selettori rotativi di facile utilizzo.
- Impostazione digitale della temperatura 0…999°C con incrementi di 1°C (K8DT-TH1__) o 0…1.800°C con incrementi di 10°C (K8DT-TH2__)
- Collegamento a termocoppia o termoresistenza al platino
- La larghezza di 17,5 mm consente di ridurre lo spazio necessario nei quadri di controllo
- Tecnologia Push-In Plus che riduce il lavoro di cablaggio
- Presente nelle norme UL per facilitare le esportazioni in Nord America
- Fori a doppio inserimento per cablaggio passante (tutti i terminali)
- Nuovi modelli con uscite a transistor per una maggiore affidabilità di contatto
Ordering information
Power supply voltage | Input types | Setting units (setting range) | Output types | Order code |
|---|---|---|---|---|
24 VAC/DC | Thermocouple or platinum resistance thermometer | Setting unit: 1°C or 1°F | Relay: SPDT contact output | K8DT-TH1CD |
Transistor: Open collector | K8DT-TH1TD | |||
100-240 VAC | Relay: SPDT contact output | K8DT-TH1CA | ||
Transistor: Open collector | K8DT-TH1TA | |||
24 VAC/DC | Thermocouple | Setting unit: 10°C/°F | Relay: SPDT contact output | K8DT-TH2CD |
Transistor: Open collector | K8DT-TH2TD | |||
100-240 VAC | Relay: SPDT contact output | K8DT-TH2CA | ||
Transistor: Open collector | K8DT-TH2TA |
Accessories
Front Cover (Order separately)
Appearance | Order code |
|---|---|
Y92A-D1A |
Specifications
Item | K8DT-TH1 | K8DT-TH2 | |
|---|---|---|---|
Power supply voltage | K8DT-TH__D: 24 VAC 50/60 Hz or 24 VDC K8DT-TH__A: 100 to 240 VAC 50/60 Hz | ||
Allowable voltage range | 85% to 110% of power supply voltage | ||
Power consumption | 24 VAC or 24 VDC: 2.1 VA max. or 1.2 W max. 100 to 240 VAC: 3.1 VA max. | ||
Sensor inputs | Thermocouple: K, J, T, E; | Thermocouple: K, J, T, E, B, R, S, PL II | |
Setting method | Set of three rotary DIP switches | ||
Indicators | Power (PWR): Green, Alarm (ALM): Red | ||
Output form | Relay: SPDT contact output Transistor: Open collector | ||
Output relay ratings | Resistive load | 5 A at 250 VAC | |
Inductive load | 1 A at 250 VAC | ||
Minimum load | 5 VDC, 10 mA (reference values) | ||
Mechanical life | 10 million operations min. | ||
Electrical life | 5 A at 250 VAC or 30 VDC: 50,000 operations | ||
Transistor output ratings | Contact form | SPST-NO (Open collector) | |
Rated voltage | 24 VDC (maximum voltage: 26.4 VDC) | ||
Maximum current | 50 mA DC | ||
Ambient operating temperature | −20 to 60°C (with no condensation or icing) | ||
Storage temperature | −25 to 65°C (with no condensation or icing) | ||
Case material | PC, UL 94 V-0 | ||
Weight | Approx. 100 g | ||
Size in mm (H × W × D) | 90×17.5×90 | ||
Measurement accuracy | ±1% of the setting range or ±4 °C, whichever is larger. | ±1% of the setting range (±1%FS). | |
Hysteresis width | 2°C | ||
Sampling cycle | 100 ms | ||
Applicable standards | Approved standards | EN 61010-1 Installation environment: Overvoltage category II, pollution level 2 | |
EMC | EN 61326-1 | ||
Safety standards | UL 61010-1 (Listing), Korean Radio Waves Act (Act 10564) | ||
Degree of protection | Terminals: IP20 | ||
1.Industrial Electromagnetic Environment (EN/IEC 61326-1, Table 2)
