Visualizza ingrandito

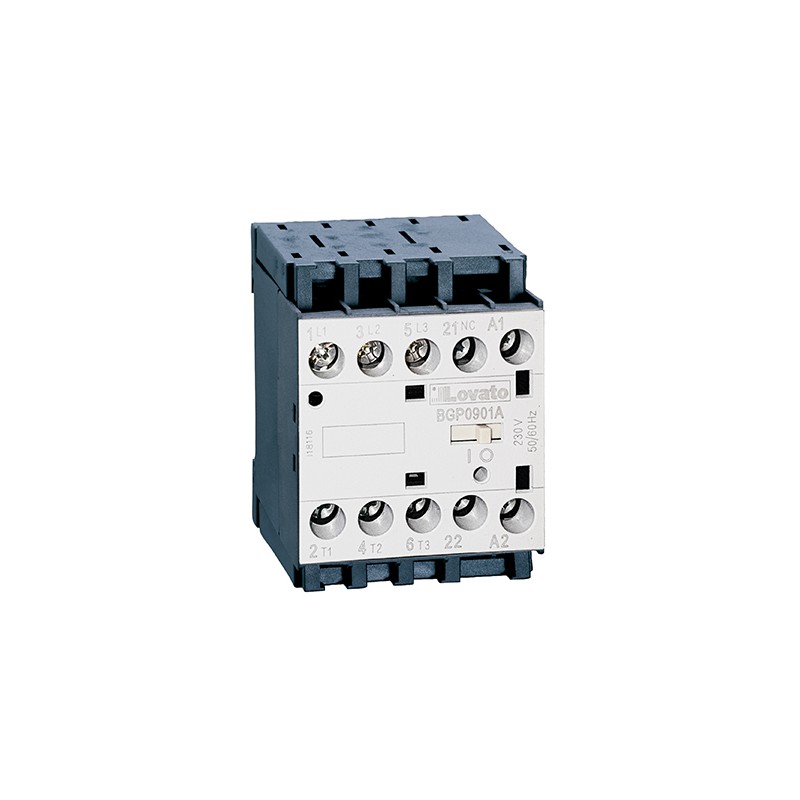

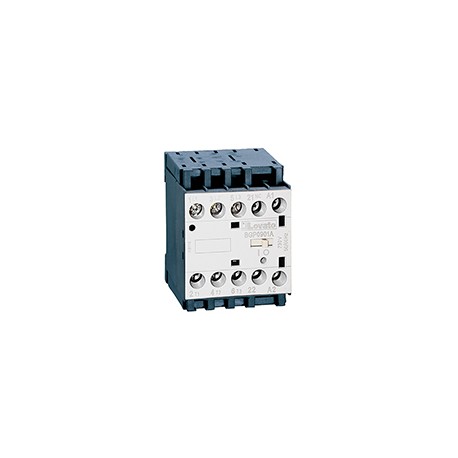

11BGP09T4D110 BGP09T4D110 LOVATO CONTATTORE QUADRIPOLARE, BOBINA IN DC, 110VDC, ATTACCHI PER CIRCUITO STAMPA..
11BGP09T4D110
BGP09T4D110
LOVATO ELECTRIC
CONTATTORE QUADRIPOLARE, BOBINA IN DC, 110VDC, ATTACCHI PER CIRCUITO STAMPATO SUL RETRO
Minicontactor Tetrapolar 20A AC1 Coil 110V DC Circuito Stampato
CONTATTORE BIPOLARE, BOBINA DC, 110VDC, PERNO DI SALDATURA PCB POSTERIORE
Contattori industriali e accessori - LOVATO ELECTRIC
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de LOVATO ELECTRIC
Dettagli
▲| Codice di ordinazione: | 11BGP09T4D110 |
| Peso [g] | 242 |
| Q.tà per imballo | 1 |
| Q.tà multipla conf. per ordine | 10 |
| Dimensioni imballo [mm] | 060X045X070 |
| Volume [cm³] | 189 |
| Bar code [EAN13] | 8013975145395 |
| HS Code | 85365080 |
Dimensioni
Schema elettrico
Omologazioni:
EAC
cURus
EAC
cURus
Conformità:
IEC/EN 60947-1
IEC/EN 60947-4-1
UL 60947-1
UL 60947-4-1
CSA C22.2 n° 60947-1
CSA C22.2 n° 60947-4-1
IEC/EN 60947-1
IEC/EN 60947-4-1
UL 60947-1
UL 60947-4-1
CSA C22.2 n° 60947-1
CSA C22.2 n° 60947-4-1
| Denominazione del prodotto | Contattore di potenza | |||
| Tipo | BGP09 | |||
| Caratteristiche dei contatti | ||||
| Numero di poli | nr. | 4 | ||
| Tensione nominale di isolamento IEC/EN | V | 690 | ||
| Tensione nominale di tenuta ad impulso (Uimp) | kV | 6 | ||
| Frequenza di impiego | ||||
| min | Hz | 25 | ||
| max | Hz | 400 | ||
| Corrente convenzionale termica in aria libera Ith IEC | A | 20 | ||
| Corrente di impiego Ie | ||||
| AC-1 (≤40°C) | A | 20 | ||
| AC-3 (≤440V ≤55°C) | A | 9 | ||
| AC-4 (400V) | A | 4 | ||
| Potenza nominale AC-1 (T≤40°C) | ||||
| 230V | kW | 8 | ||
| 400V | kW | 14 | ||
| 500V | kW | 16 | ||
| 690V | kW | 22 | ||
| Corrente di breve durata ammissibile 10s (IEC/EN 60947-1) | A | 96 | ||
| Fusibile di protezione | ||||
| gG (IEC) | A | 20 | ||
| aM (IEC) | A | 10 | ||
| Potere di chiusura (valore efficace) | A | 92 | ||
| Potere di apertura alla tensione | ||||
| ≤440V | A | 72 | ||
| 500V | A | 72 | ||
| 690V | A | 72 | ||
| Resistenza per polo (valore medio) | mΩ | 10 | ||
| Potenza dissipata per polo (valori medi) | ||||
| Ith | W | 4 | ||
| AC3 | W | 0.81 | ||
| Coppia di serraggio terminali | ||||
| min | Nm | 0.8 | ||
| max | Nm | 1 | ||
| min | Ibin | 0.6 | ||
| max | Ibin | 0.7 | ||
| Coppia di serraggio terminali bobina | ||||
| min | Nm | 0.8 | ||
| max | Nm | 1 | ||
| min | Ibft | 0.59 | ||
| max | Ibft | 0.74 | ||
| Numero max conduttori installabili contemporaneamente | nr. | 2 | ||
| Sezione dei conduttori | ||||
| Flessibili senza terminale | ||||
| min | mm² | 0.8 | ||
| max | mm² | 2.5 | ||
| Flessibili con terminale | ||||
| min | mm² | 1.5 | ||
| max | mm² | 2.5 | ||
| Flessibile con terminale a forcella | ||||
| min | mm² | 1.5 | ||
| max | mm² | 2.5 | ||
| Protezione terminali di potenza secondo IEC/EN 60529 | IP00 | |||
| Caratteristiche meccaniche | ||||
| Posizione di montaggio | ||||
| Normale | Piano verticale | |||
| Ammessa | ±30° | |||
| Fissaggio | A vite / guida DIN 35mm | |||
| Peso prodotto | g | 242 | ||
| Caratteristiche dei contatti ausiliari incorporati | ||||
| Tipo di contatto | 1 NA | |||
| Corrente convenzionale termica Ith | A | 10 | ||
| Designazione secondo IEC/EN 60947-5-1 | Q600 | |||
| Manovre | ||||
| Durata meccanica | cycles | 20000000 | ||
| Durata elettrica | cycles | 500000 | ||
| Informazioni relative alla sicurezza | ||||
| Performance level B10d secondo EN/ISO 13849-1 | ||||
| Carico nominale | cycles | 500000 | ||
| A vuoto | cycles | 20000000 | ||
| Contatto speculare secondo IEC 60947-4-1 | yes | |||
| Compatibilità EMC secondo EN 60947-1 | yes | |||
| Comando bobina DC | ||||
| Tensione nominale di comando | V | 110 | ||
| Limiti di funzionamento | ||||
| Chiusura | ||||
| min | %Us | 75 | ||
| max | %Us | 115 | ||
| Rilascio | ||||
| min | %Us | 10 | ||
| max | %Us | 25 | ||
| Assorbimento medio a ≤20°C | ||||
| Spunto | W | 3.2 | ||
| Servizio | W | 3.2 | ||
| Frequenza massima dei cicli | ||||
| Manovra meccanica | cycles/h | 3600 | ||
| Tempi di manovra | ||||
| Tempi medi con comando a Us | ||||
| in AC | ||||
| Chiusura NA | ||||
| min | ms | 12 | ||
| max | ms | 21 | ||
| Rilascio NA | ||||
| min | ms | 9 | ||
| max | ms | 18 | ||
| Chiusura NC | ||||
| min | ms | 17 | ||
| max | ms | 26 | ||
| Rilascio NC | ||||
| min | ms | 7 | ||
| max | ms | 17 | ||
| in DC | ||||
| Chiusura NA | ||||
| min | ms | 18 | ||
| max | ms | 25 | ||
| Rilascio NA | ||||
| min | ms | 2 | ||
| max | ms | 3 | ||
| Chiusura NC | ||||
| min | ms | 3 | ||
| max | ms | 5 | ||
| Rilascio NC | ||||
| min | ms | 11 | ||
| max | ms | 17 | ||
| Dati tecnici UL | ||||
| Full-load current (FLA) per motore trifase | ||||
| a 480V | A | 7.6 | ||
| a 600V | A | 6.1 | ||
| Potenza meccanica erogata con | ||||
| Motore monofase in AC | ||||
| 110/120V | HP | 0.5 | ||
| 230V | HP | 1.5 | ||
| Motore trifase in AC | ||||
| 200/208V | HP | 2 | ||
| 220/230V | HP | 3 | ||
| 460/480V | HP | 5 | ||
| 575/600V | HP | 5 | ||
| General USE | ||||
| Contattore | ||||
| AC | A | 20 | ||
| Condizioni ambientali | ||||
| Temperatura | ||||
| Temperatura di impiego | ||||
| min | °C | -50 | ||
| max | °C | +70 | ||
| Temperatura di stoccaggio | ||||
| min | °C | -60 | ||
| max | °C | +80 | ||
| Altitudine massima | m | 3000 | ||
| Tolleranze e protezioni | ||||
| Grado di inquinamento | 3 | |||
| Classificazione ETIM | ||||
| ETIM 8.0 | EC000066 - Contatto per commutazione in C.A. | |||
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| 11BGP09T4D110 BGP09T4D110 02-Contattori-02-gennaio-2018_IT.pdf | 5 Mbytes |
 |
