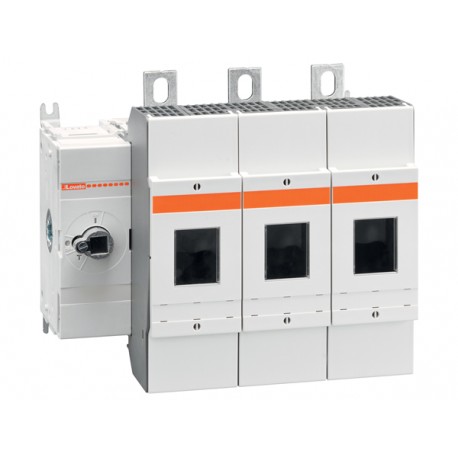

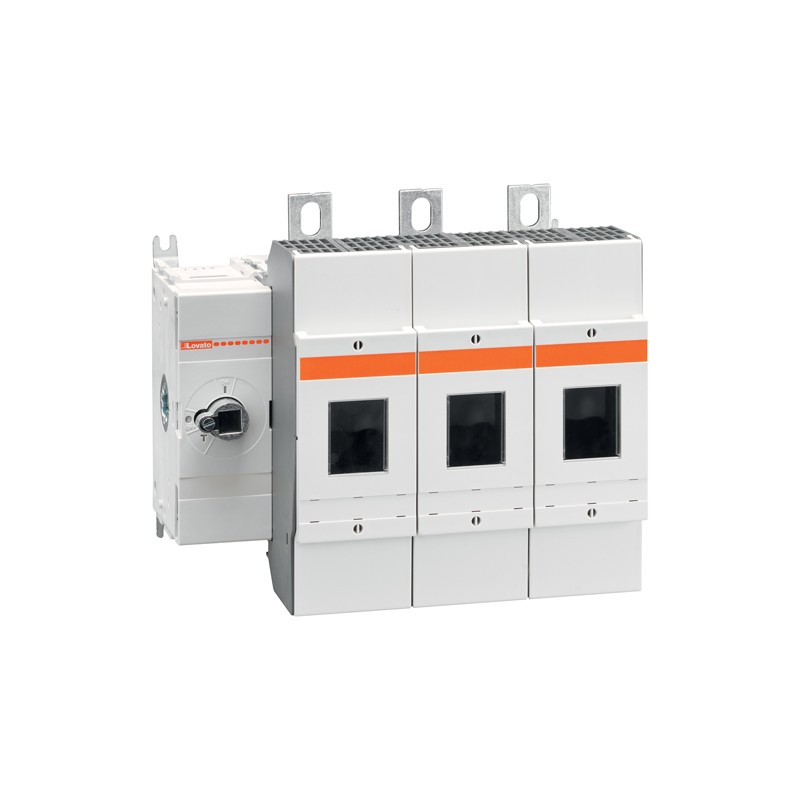

GMFJ200C03 LOVATO DISCO INTERRUTTORE 3P CON PORTAFUSIBILI J 200A C03
GMFJ200C03
LOVATO ELECTRIC
DISCO INTERRUTTORE 3P CON PORTAFUSIBILI J 200A C03
INTERRUTTORE DI DISCONNESSIONE A TRE POLI CON PORTAFUSIBILI (UL98). 200A. FUSIBILE DI TIPO J UL. POLO DI CONTROLLO SINISTRO
Sezionatori - LOVATO ELECTRIC
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de LOVATO ELECTRIC
Più venduti
▲Dettagli
▲| Codice di ordinazione: | GMFJ200C03 |
| Peso [g] | 3050 |
| Q.tà per imballo | 1 |
| Q.tà multipla conf. per ordine | 1 |
| Dimensioni imballo [mm] | 255X215X155 |
| Volume [cm³] | 8497.87 |
| Bar code [EAN13] | 8013975229767 |
| HS Code | 85365080 |
Dimensioni
Schema elettrico
Omologazioni:
cULus according to UL98/CSA C22.2 n°4
cULus according to UL98/CSA C22.2 n°4
Conformità:
IEC/EN 60947-3
IEC/EN 60947-1
IEC/EN 60947-3
IEC/EN 60947-1
| Denominazione del prodotto | Switch disconnector with fuse | |||
| Tipo | GM | |||
| Tipo di fusibile | J | |||
| Numero di poli | Nr. | 3 | ||
| Tipo di tensione di funzionamento | AC | |||
| Caratteristiche dei contatti | ||||
| Corrente convenzionale termica in aria libera Ith IEC | A | 200 | ||
| Tensione nominale di isolamento IEC/EN | V | 1000 | ||
| Tensione nominale di tenuta ad impulso (Uimp) | kV | 12 | ||
| Corrente di impiego Ie | ||||
| AC21A | ||||
| 400V | A | 200 | ||
| 500V | A | 200 | ||
| 690V | A | 200 | ||
| AC22A | ||||
| 400V | A | 200 | ||
| 500V | A | 200 | ||
| 690V | A | 200 | ||
| AC23A | ||||
| 400V | A | 200 | ||
| 500V | A | 200 | ||
| 690V | A | 200 | ||
| Potenza dissipata per polo max | W | 8 | ||
| Potenza dissipata per polo senza fusibili | W | 8 | ||
| Massima potenza dissipata dal fusibile | ||||
| in aria libera | W | 15 | ||
| contenitore | W | 15 | ||
| Potenza nominale AC23A | ||||
| 400V | kW | 110 | ||
| 690V | kW | 200 | ||
| Potenza reattiva per comando condensatori a | ||||
| Corrente nominale di breve durata (1s) Icw (rms) | kA | 8 | ||
| Protezione da contro cortocircuito con fusibili | Class/A | J/200 | ||
| Potere di chiusura AC23A 400V | A | 2000 | ||
| Potere di apertura AC23A 400V | A | 1600 | ||
| Durata meccanica | cycles | 8000 | ||
| Durata elettrica AC21A | cycles | 6000 | ||
| Caratteristiche meccaniche | ||||
| Posizione di montaggio | ||||
| Normale | Piano verticale | |||
| Ammessa | Qualsiasi | |||
| Fissaggio | A vite | |||
| Attacchi | ||||
| tipo | Barra | |||
| Coppia di serraggio terminali | ||||
| max | Nm | 31 | ||
| max | Ibin | 23 | ||
| Coppia di serraggio morsetti fusibile | Nm | 4 | ||
| Coppia di serraggio attacchi terminali | Nm | 8 | ||
| Kit attacchi terminali | GMX501 | |||
| Dati tecnici UL | ||||
| Corrente di utilizzo generale | A | 200 | ||
| Tensione d'impiego max | V | 600 | ||
| Potenza/FLA motore trifase | ||||
| 240V | HP | 60/154 | ||
| 480V | HP | 125/156 | ||
| 600V | HP | 150/144 | ||
| Corrente di cortocircuito | kA rms | 200 | ||
| Corrente di cortocircuito con fusibile | Class/A | J/200 | ||
| Condizioni ambientali | ||||
| Temperatura di impiego | ||||
| min | °C | -25 | ||
| max | °C | 55 | ||
| Temperatura di stoccaggio | ||||
| min | °C | -40 | ||
| max | °C | 70 | ||
| Altitudine massima | m | 3000 | ||
| Tolleranze e protezioni | ||||
| Grado di protezione IP frontale | IP20 | |||
| Grado di inquinamento | 3 | |||
| Classificazione ETIM | ||||
| ETIM 8.0 | EC000216 - Sezionatore | |||
Datasheet - PDF
