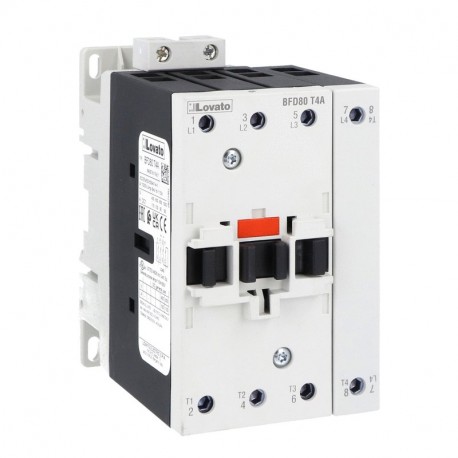

BFD80T4A230 LOVATO CONTATTORE QUADRIPOLARE, 60A/1000V DC1, BOBINA IN AC, 230VAC 50/60HZ
BFD80T4A230
LOVATO ELECTRIC
CONTATTORE QUADRIPOLARE, 60A/1000V DC1, BOBINA IN AC, 230VAC 50/60HZ
Contattore Tetrapolari 100A DC1 600V Bobina 230V AC
Contattori industriali e accessori - LOVATO ELECTRIC
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de LOVATO ELECTRIC
Dettagli
▲| Codice di ordinazione: | BFD80T4A230 |
| Peso [g] | 1247.6 |
| Q.tà per imballo | 1 |
| Q.tà multipla conf. per ordine | 1 |
| Dimensioni imballo [cm] | 141X080X120 |
| Volume [cm³] | 1354 |
| Bar code [EAN13] | 8013975224335 |
| HS Code | 85365080 |
Dimensioni
Schema elettrico
Omologazioni:
cULus
cULus
Conformità:
IEC/EN 60947-1
IEC/EN 60947-4-1
UL 60947-4-1
CSA C22.2 n° 60947-1
CSA C22.2 n° 60947-4-1.
IEC/EN 60947-1
IEC/EN 60947-4-1
UL 60947-4-1
CSA C22.2 n° 60947-1
CSA C22.2 n° 60947-4-1.
| Denominazione del prodotto | Contattore di potenza | |||
| Tipo | BFD80 | |||
| Caratteristiche dei contatti | ||||
| Numero di poli | nr. | 4 | ||
| Tensione nominale di isolamento IEC/EN | V | 1000 | ||
| Tensione nominale di tenuta ad impulso (Uimp) | kV | 8 | ||
| Frequenza di impiego | ||||
| min | Hz | 25 | ||
| max | Hz | 400 | ||
| Corrente convenzionale termica in aria libera Ith IEC/EN | A | 115 | ||
| Corrente di impiego Ie | ||||
| Corrente di impiego AC-1 (≤40°C) | A | 115 | ||
| Corrente di breve durata ammissibile 10s (IEC/EN 60947-1) | A | 640 | ||
| Fusibile di protezione | ||||
| gG (IEC) | A | 125 | ||
| Potere di chiusura (valore efficace) | A | 800 | ||
| Potere di apertura alla tensione | ||||
| Potere di apertura ≤440V | A | 640 | ||
| Potere di apertura 500V | A | 625 | ||
| Potere di apertura 690V | A | 456 | ||
| Resistenza per polo (valore medio) | mΩ | 0.6 | ||
| Coppia di serraggio terminali | ||||
| min | Nm | 4 | ||
| max | Nm | 5 | ||
| min | Ibft | 2.95 | ||
| max | Ibft | 3.69 | ||
| Coppia di serraggio terminali bobina | ||||
| min | Nm | 0.8 | ||
| max | Nm | 1 | ||
| min | Ibft | 0.8 | ||
| max | Ibft | 0.74 | ||
| Numero max conduttori installabili contemporaneamente | nr. | 2 | ||
| Sezione dei conduttori | ||||
| AWG | ||||
| min | 14 | |||
| max | 2 | |||
| Flessibili senza terminale | ||||
| min | mm² | 1.5 | ||
| max | mm² | 35 | ||
| Flessibili con terminale | ||||
| min | mm² | 1.5 | ||
| max | mm² | 35 | ||
| Protezione terminali di potenza secondo IEC/EN 60529 | IP20 front | |||
| Caratteristiche dei contatti ausiliari incorporati | ||||
| Corrente di impiego AC-1 (≤40°C) | A | 115 | ||
| Corrente di impiego DC13 | ||||
| 110V | A | Screw / DIN rail 35mm | ||
| Condizioni ambientali | ||||
| Temperature | ||||
| Temperatura di impiego | ||||
| min | °C | -50 | ||
| max | °C | 70 | ||
| Temperatura di stoccaggio | ||||
| min | °C | -60 | ||
| max | °C | 80 | ||
| Altitudine massima | m | 3000 | ||
| Posizione di montaggio | ||||
| Normale | Piano verticale | |||
| Ammessa | ±30° | |||
| Fissaggio | A vite / guida DIN 35mm | |||
| Peso prodotto | g | 12476 | ||
| Manovre | ||||
| Vita meccanica | Cycles | 15000000 | ||
| Vita elettrica | Cycles | 1300000 | ||
| Informazioni relative alla sicurezza | ||||
| Performance level B10d secondo EN/ISO 13849-1 | ||||
| Carico nominale | Cicli | 1300000 | ||
| A vuoto | Cicli | 15000000 | ||
| Contatto speculare secondo IEC 60947-4-1 | yes | |||
| Compatibilità EMC secondo EN 60947-1 | yes | |||
| Comando bobina AC | ||||
| Limiti di funzionamento | ||||
| Bobina a 50/60Hz alimentata a 50Hz | ||||
| Chiusura | ||||
| min | %Us | 0.8 | ||
| max | %Us | 1.1 | ||
| Rilascio | ||||
| min | %Us | 0.2 | ||
| max | %Us | 0.55 | ||
| Bobina a 50/60Hz alimentata a 60Hz | ||||
| Chiusura | ||||
| min | %Us | 0.85 | ||
| max | %Us | 1.1 | ||
| Rilascio | ||||
| min | %Us | 0.4 | ||
| max | %Us | 0.55 | ||
| Bobina a 60Hz alimentata a 60Hz | ||||
| Chiusura | ||||
| min | %Us | 0.8 | ||
| max | %Us | 1.1 | ||
| Rilascio | ||||
| min | %Us | 0.2 | ||
| max | %Us | 0.55 | ||
| Assorbimento medio a 20°C | ||||
| Bobina a 50/60Hz alimentata a 50Hz | ||||
| Spunto | VA | 210 | ||
| Servizio | VA | 15 | ||
| Bobina a 50/60Hz alimentata a 60Hz | ||||
| Spunto | VA | 195 | ||
| Servizio | VA | 13 | ||
| Bobina a 60Hz alimentata a 60Hz | ||||
| Spunto | VA | 210 | ||
| Servizio | VA | 15 | ||
| Dissipazione a ≤20°C 50Hz | W | 5.0 | ||
| Frequenza massima dei cicli | ||||
| Manovre meccaniche | Cycles/h | 3600 | ||
| Tempi di manovra | ||||
| Tempi medi con comando a Us | ||||
| in AC | ||||
| Chiusura NA | ||||
| min | ms | 12 | ||
| max | ms | 28 | ||
| Rilascio NA | ||||
| min | ms | 8 | ||
| max | ms | 22 | ||
| Dati tecnici UL | ||||
| Full-load current (FLA) per motore trifase | ||||
| a 480V | A | 77 | ||
| a 600V | A | 77 | ||
| Potenza meccanica erogata con motore | ||||
| Motore trifase in AC | ||||
| Potenza meccanica erogata con a 200/208V | hp | 25 | ||
| Potenza meccanica erogata con a 220/230V | hp | 30 | ||
| Potenza meccanica erogata con a 460/480V | hp | 60 | ||
| Potenza meccanica erogata con a 575/600V | hp | 75 | ||
| General USE | ||||
| Contattore | ||||
| AC | A | 32 | ||
| Altre caratteristiche | ||||
| Grado di inquinamento | 3 | |||
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| BFD80T4A230 BFD80T4A230 02-Contattori-02-gennaio-2018_IT.pdf | 5 Mbytes |
 |
