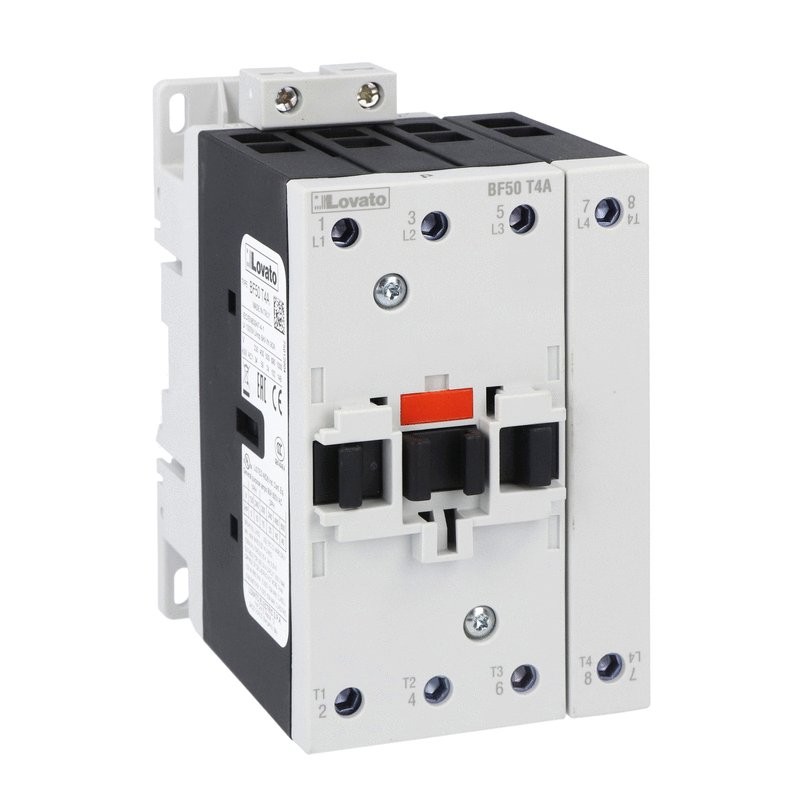

BF50T4A048 LOVATO CONTATTORE QUADRIPOLARE, CORRENTE DI IMPIEGO ITH (AC1) 90A, BOBINA IN AC 50/60HZ, 48VAC
BF50T4A048
LOVATO ELECTRIC
CONTATTORE QUADRIPOLARE, CORRENTE DI IMPIEGO ITH (AC1) = 90A, BOBINA IN AC 50/60HZ, 48VAC
Contattore tetrapolare 90A AC1 Bobina 48V AC
CONTATTORE QUADRIPOLARE, CORRENTE DI FUNZIONAMENTO IEC ITH (AC1) = 90A, BOBINA AC 50/60HZ, 48VAC
Contattori industriali e accessori - LOVATO ELECTRIC
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de LOVATO ELECTRIC
Più venduti
▲Dettagli
▲| Codice di ordinazione: | BF50T4A048 |
| Peso [g] | 1240 |
| Q.tà per imballo | 1 |
| Q.tà multipla conf. per ordine | 1 |
| Dimensioni imballo [mm] | 141X080X120 |
| Volume [cm³] | 1354 |
| Bar code [EAN13] | 8013975223116 |
| HS Code | 85365080 |
Dimensioni
Schema elettrico
Omologazioni:
cULus
CCC
cULus
CCC
Conformità:
IEC/EN 60947-1
IEC/EN 60947-4-1
UL 60947-1
UL 60947-4-1
CSA C22.2 n° 60947-1
CSA C22.2 n° 60947-4-1
IEC/EN 60947-1
IEC/EN 60947-4-1
UL 60947-1
UL 60947-4-1
CSA C22.2 n° 60947-1
CSA C22.2 n° 60947-4-1
| Denominazione del prodotto | Contattore di potenza | |||
| Tipo | BF50 | |||
| Caratteristiche dei contatti | ||||
| Numero di poli | nr. | 4 | ||
| Tensione nominale di isolamento IEC/EN | V | 1000 | ||
| Tensione nominale di tenuta ad impulso (Uimp) | kV | 8 | ||
| Frequenza di impiego | ||||
| min | Hz | 25 | ||
| max | Hz | 400 | ||
| Corrente convenzionale termica in aria libera Ith IEC | A | 90 | ||
| Corrente di impiego Ie | ||||
| AC-1 (≤40°C) | A | 90 | ||
| AC-1 (≤55°C) | A | 75 | ||
| AC-1 (≤70°C) | A | 65 | ||
| AC-3 (≤440V ≤55°C) | A | 50 | ||
| AC-4 (400V) | A | 28 | ||
| Potenza nominale AC-1 (T≤40°C) | ||||
| 230V | kW | 34 | ||
| 400V | kW | 59 | ||
| 500V | kW | 74 | ||
| 690V | kW | 102 | ||
| Corrente max Ie in DC1 con L/R ≤ 1ms con 1 poli in serie | ||||
| ≤24V | A | 45 | ||
| 48V | A | 40 | ||
| 75V | A | 40 | ||
| 110V | A | 8 | ||
| 220V | A | – | ||
| Corrente max Ie in DC1 con L/R ≤ 1ms con 2 poli in serie | ||||
| ≤24V | A | 60 | ||
| 48V | A | 60 | ||
| 75V | A | 60 | ||
| 110V | A | 50 | ||
| 220V | A | 7 | ||
| Corrente max Ie in DC1 con L/R ≤ 1ms con 3 poli in serie | ||||
| ≤24V | A | 60 | ||
| 48V | A | 60 | ||
| 75V | A | 60 | ||
| 110V | A | 55 | ||
| 220V | A | 75 | ||
| Corrente max Ie in DC1 con L/R ≤ 1ms con 4 poli in serie | ||||
| ≤24V | A | 60 | ||
| 48V | A | 60 | ||
| 75V | A | 60 | ||
| 110V | A | 60 | ||
| 220V | A | 90 | ||
| Corrente max Ie in DC3-DC5 con L/R ≤ 15ms con 1 poli in serie | ||||
| ≤24V | A | 30 | ||
| 48V | A | 25 | ||
| 75V | A | 22 | ||
| 110V | A | 3 | ||
| 220V | A | – | ||
| Corrente max Ie in DC3-DC5 con L/R ≤ 15ms con 2 poli in serie | ||||
| ≤24V | A | 35 | ||
| 48V | A | 35 | ||
| 75V | A | 30 | ||
| 110V | A | 25 | ||
| 220V | A | 5 | ||
| Corrente max Ie in DC3-DC5 con L/R ≤ 15ms con 3 poli in serie | ||||
| ≤24V | A | 50 | ||
| 48V | A | 50 | ||
| 75V | A | 45 | ||
| 110V | A | 30 | ||
| 220V | A | 40 | ||
| Corrente max Ie in DC3-DC5 con L/R ≤ 15ms con 4 poli in serie | ||||
| ≤24V | A | 55 | ||
| 48V | A | 55 | ||
| 75V | A | 55 | ||
| 110V | A | 45 | ||
| 220V | A | 50 | ||
| Corrente di breve durata ammissibile 10s (IEC/EN 60947-1) | A | 400 | ||
| Fusibile di protezione | ||||
| gG (IEC) | A | 100 | ||
| aM (IEC) | A | 50 | ||
| Potere di chiusura (valore efficace) | A | 500 | ||
| Potere di apertura alla tensione | ||||
| ≤440V | A | 400 | ||
| 500V | A | 352 | ||
| 690V | A | 312 | ||
| Resistenza per polo (valore medio) | mΩ | 0.8 | ||
| Potenza dissipata per polo (valori medi) | ||||
| Ith | W | 6.5 | ||
| AC3 | W | 2 | ||
| Coppia di serraggio terminali | ||||
| min | Nm | 4 | ||
| max | Nm | 5 | ||
| min | Ibin | 2.95 | ||
| max | Ibin | 3.69 | ||
| Coppia di serraggio terminali bobina | ||||
| min | Nm | 0.8 | ||
| max | Nm | 1 | ||
| min | Ibft | 0.8 | ||
| max | Ibft | 0.74 | ||
| Numero max conduttori installabili contemporaneamente | nr. | 2 | ||
| Sezione dei conduttori | ||||
| Flessibili senza terminale | ||||
| min | mm² | 1.5 | ||
| max | mm² | 35 | ||
| Flessibili con terminale | ||||
| min | mm² | 1.5 | ||
| max | mm² | 35 | ||
| Protezione terminali di potenza secondo IEC/EN 60529 | IP20 front | |||
| Caratteristiche meccaniche | ||||
| Posizione di montaggio | ||||
| Normale | Piano verticale | |||
| Ammessa | ±30° | |||
| Fissaggio | A vite / guida DIN 35mm | |||
| Peso prodotto | g | 1240 | ||
| Manovre | ||||
| Durata meccanica | cycles | 15000000 | ||
| Durata elettrica | cycles | 1400000 | ||
| Informazioni relative alla sicurezza | ||||
| Performance level B10d secondo EN/ISO 13849-1 | ||||
| Carico nominale | cycles | 1400000 | ||
| A vuoto | cycles | 15000000 | ||
| Contatto speculare secondo IEC 60947-4-1 | yes | |||
| Compatibilità EMC secondo EN 60947-1 | yes | |||
| Comando bobina AC | ||||
| Tensione nominale a 50/60Hz | V | 48 | ||
| Limiti di funzionamento | ||||
| Bobina a 50/60Hz alimentata a 50Hz | ||||
| Chiusura | ||||
| min | %Us | 80 | ||
| max | %Us | 110 | ||
| Rilascio | ||||
| min | %Us | 20 | ||
| max | %Us | 55 | ||
| Bobina a 50/60Hz alimentata a 60Hz | ||||
| Chiusura | ||||
| min | %Us | 85 | ||
| max | %Us | 110 | ||
| Rilascio | ||||
| min | %Us | 40 | ||
| max | %Us | 55 | ||
| Assorbimento medio a 20°C | ||||
| Bobina a 50/60Hz alimentata a 50Hz | ||||
| Spunto | VA | 210 | ||
| Servizio | VA | 15 | ||
| Bobina a 50/60Hz alimentata a 60Hz | ||||
| Spunto | VA | 195 | ||
| Servizio | VA | 13 | ||
| Bobina a 60Hz alimentata a 60Hz | ||||
| Spunto | VA | 210 | ||
| Servizio | VA | 15 | ||
| Dissipazione a ≤20°C 50Hz | W | 5 | ||
| Frequenza massima dei cicli | ||||
| Manovra meccanica | cycles/h | 3600 | ||
| Tempi di manovra | ||||
| Tempi medi con comando a Us | ||||
| in AC | ||||
| Chiusura NA | ||||
| min | ms | 12 | ||
| max | ms | 28 | ||
| Rilascio NA | ||||
| min | ms | 8 | ||
| max | ms | 22 | ||
| in DC | ||||
| Chiusura NA | ||||
| min | ms | 40 | ||
| max | ms | 85 | ||
| Rilascio NA | ||||
| min | ms | 20 | ||
| max | ms | 55 | ||
| Dati tecnici UL | ||||
| Full-load current (FLA) per motore trifase | ||||
| a 480V | A | 52 | ||
| a 600V | A | 41 | ||
| Potenza meccanica erogata con | ||||
| Motore monofase in AC | ||||
| 110/120V | HP | 5 | ||
| 230V | HP | 10 | ||
| Motore trifase in AC | ||||
| 200/208V | HP | 15 | ||
| 220/230V | HP | 20 | ||
| 460/480V | HP | 40 | ||
| 575/600V | HP | 40 | ||
| General USE | ||||
| Contattore | ||||
| AC | A | 90 | ||
| Fusibile di protezione da corto circuito, 600V | ||||
| High fault | ||||
| Corrente di corto circuito | kA | 100 | ||
| Fusibile | A | 150 | ||
| Classe fusibile | J | |||
| Standard fault | ||||
| Corrente di corto circuito | kA | 5 | ||
| Fusibile | A | 150 | ||
| Classe fusibile | RK5 | |||
| Condizioni ambientali | ||||
| Temperatura | ||||
| Temperatura di impiego | ||||
| min | °C | -50 | ||
| max | °C | 70 | ||
| Temperatura di stoccaggio | ||||
| min | °C | -60 | ||
| max | °C | 80 | ||
| Altitudine massima | m | 3000 | ||
| Tolleranze e protezioni | ||||
| Grado di inquinamento | 3 | |||
| Classificazione ETIM | ||||
| ETIM 8.0 | EC000066 - Contatto per commutazione in C.A. | |||
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGARE LOVATO IT.pdf | 141 Mbytes |
|
| BF50T4A048 BF50T4A048 02-Contattori-02-gennaio-2018_IT.pdf | 5 Mbytes |
|
