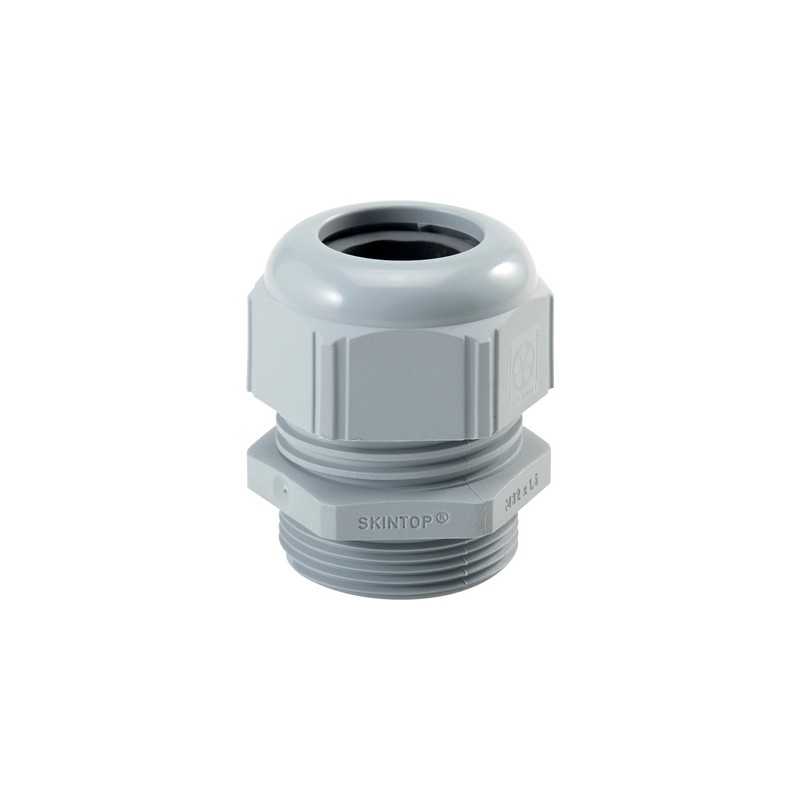

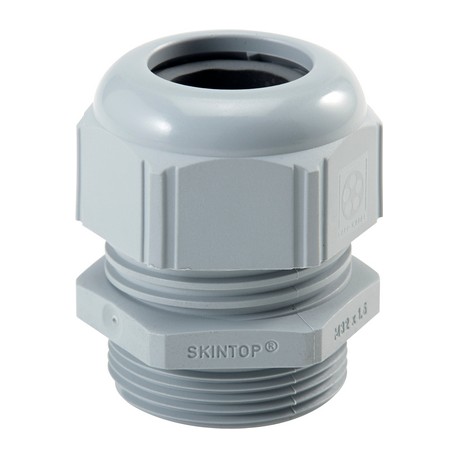

53017240 SKINTOP ST ISO M 25x1,5 XL BK LAPP Pressacavo

Vantaggi

• Accresciuta resistenza agli oli per una migliore performance
• Elevata protezione dalle vibrazioni
• Campi di serraggio variabili e ampi
• Ottimale scarico della trazione
• Vasta gamma di accessori

Applicazione

• Impiegato in aree dove è necessario inserire diversi cavi e fili in custodie con requisiti di spazio minimo
• Costruzione di macchine e macchinari
• Fotovoltaico
• Automazione industriale
• Impianti off-shore e costruzione di navi

Norm references / Approvals

• UL File n. E79903
• GGVS: TÜ.EGG.020-95

Costruzione

• Filettatura metrica secondo DIN EN 60423
• Base per informazioni tecniche DIN IEC 62444

Note

• SKINTOP® ST(R) M ISO hanno la filettatura di fissaggio extra lunga
• SKINTOP® ST(R) M ISO con filettatura extra lunga, vedi tabella, non sono approvati DNV

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000441
• Descrizione classe ETIM 5.0 : Pressacavo a vite

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000441
• ETIM 6.0 Class-Description: Pressacavo

Attenzione

• Per misure di montaggio e
  coppie di serraggio
  consultare T21
• Versioni da M 40 x 1,5 a M 63 x 1,5 con O-ring

Colore standard

• RAL 7001 grigio argento
  RAL 7035 grigio chiaro
  RAL 9005 nero/resistente ai raggi UV

Materiale

• Corpo: poliammide
  Guarnizione: CR

Test:

• GGVS: TÜ.EGG.020-95

Grado di protezione

• IP 66
  IP 68 - 5 bar
  IP 69
• NEMA Type 1, 12

Campo di temperatura

• Statico: da -40°C a +100°C
• Posa mobile: da -20°C a +100°C
