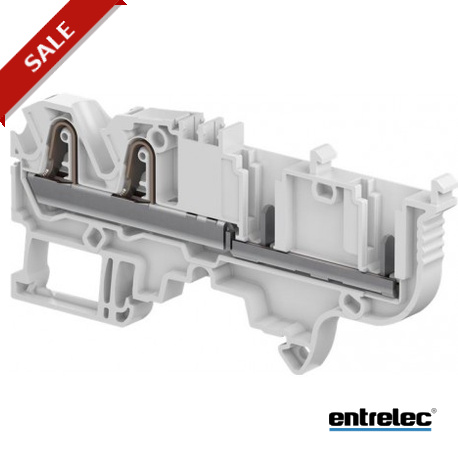

1SNK806010R0000 ENTRELEC ZDK4-22 Pluggable morsettiera passanti Grigio
1SNK806010R0000
ENTRELEC
50
ZDK4-22 Pluggable morsettiera - passanti - Grigio
Morsetto componibile a innesto ZDK4-22
Passive connection > SNK Series - PI - Plug-in terminal blocks
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ENTRELEC
Più venduti
▲Dettagli
▲- Aumenta la tua produttività con morsettiere a vite estraibili: possibilità di pre-produzione tappi di cablaggi. risparmio di tempo plug e giocare assieme. ridotto il trasporto di pannelli di preparazione e installazione finale. facilmente collegare il sub-assemblati insieme. - Semplificare e rendere l'installazione sicura: nel sito di connessione difettosa errori vengono eliminati. prima prova del collegamento è facilitato e affidabile. prova connettori (TC5-R1 + ES-TC6) resistere a 10 000 interventi sono compatibili per un pratico test.
Ordinazione
- Quantità Di Ordine Minimo:
- 50 pezzi
- Numero Di Tariffa Doganale:
- 85369010
- Colore:
- Grigio
Dimensioni
- Netto Del Prodotto Altezza:
- 93.8mm
- Netto Del Prodotto Profondità:
- 41.5mm
- Peso Netto Del Prodotto:
- 14.3g
- Netto Del Prodotto Larghezza:
- 6mm
Tecnico
- Spaziatura:
- 6 mm
- Tipo Di Connessione:
- PI Primavera
- Funzione:
- Passante
- Numero di Livelli:
- 1
- Collegamento Delle Capacità Del Circuito Principale:
- Morsetto a molla Flessibili, 1x 0.5 ... 4 mm2
Morsetto a molla / Rigida 1x 0.5 ... 6 mm2
Morsetto a molla / Con isolamento Ferrrule 1x 0.5 ... 4 mm2
Morsetto a molla / non Isolati Ghiera 1x 0.5 ... 4 mm2
Morsetto a molla / Con Doppia Ghiera 2x 0,5 ... 1 mm2
- Tipo Di Contatore:
- 2.9 mm di Diametro.
- Corrente Nominale (In):
- Circuito Principale Da 30 A
- Di Breve durata nominale Corrente nominale (Icw):
- per 1 s 480 A
- Tensione Nominale (Ur):
- 1000 V
- Nominale Di Tenuta Ad Impulso Tensione (Uimp):
- 8000 V
- Dielettrica Tensione Di Prova:
- 2200 V
- Grado Di Inquinamento:
- 3
- La Perdita Di Potenza:
- 1 W
- Grado di Protezione:
- acc. la norma IEC 60529. IEC 60947-1. EN 60529 Principale Morsetti IP20
- Materiale Di Isolamento:
- Poliammide
- Montaggio su guida DIN:
- TH35-7.5 (35 x 7,5 mm guida di Montaggio) acc. la norma IEC 60715
TH35-15 (35 x 15 mm guida di Montaggio) acc. la norma IEC 60715
- Filo Di Lunghezza Di Spelatura:
- 12,5 mm
- Nominale Di Sezione Trasversale:
- 4 mm2
Tecnico UL/CSA
- Collegamento Capacità del Circuito Principale UL/CSA:
- Morsetto a molla / Rigida 1x 10 AWG 26 ...
Morsetto a molla / Con isolamento Ferrrule 1x 26 ... 12 AWG
Morsetto a molla / non Isolati Ghiera 1x 26 ... 12 AWG
- Collegamento Capacità di UL/CSA:
- Stranded 10 AWG
- Infiammabilità Secondo UL94:
- V0
- Tensione massima UL/CSA:
- Circuito Principale 600 V
Ambientale
- Resistenza alle Vibrazioni acc. IEC 60068-2-6:
- Compatibile
- RoHS Status:
- Seguente Direttiva europea 2011/65/CE
- Temperatura Dell'Aria:
- Funzionamento Da -55 ... +110 °C
Archiviazione -55 ... +110 °C
I certificati e le Dichiarazioni (Numero Documento)
- Istruzioni e Manuali:
- 1SNK160027C0201
- BV Certificato:
- 1SND162013A0201
- CB Certificato:
- 1SND164006A0200
- CSA Certificato:
- 1SND164009A0200
- cUL Certificato:
- 1SND164008A0200
- Scheda Di Dati Di. Informazioni Tecniche:
- 1SNK162047D0201
- Dichiarazione di Conformità CE:
- 1SND225163C1000
- EAC Certificato:
- 1SND162001A1100
- RoHS Informazioni:
- 1SND230536F0200
Classificazioni
- ETIM 4:
- EC000897 - morsettiera passante
- ETIM 5:
- EC000897 - morsettiera passante
- Oggetto: Codice Di Classificazione:
- X
Contenitore Di Informazioni
- Pacchetto Di Livello 1, Larghezza:
- 92 mm
- Pacchetto Di Livello 1 Lunghezza:
- 302 mm
- Pacchetto Di Livello 1 Altezza:
- 43 mm
- Pacchetto Di Livello 1 Peso Lordo:
- 0.769
- Pacchetto di Livello 1 EAN:
- 3472598060105
- Pacchetto Di Livello 2 Unità:
- 600 pezzi
- Pacchetto Di Livello 2 Per La Larghezza:
- 300 mm
- Pacchetto Di Livello 2 Lunghezza:
- 400 mm
- Pacchetto Di Livello 2 Di Altezza:
- 200 mm
- Livello Di Pacchetto Di 3 Unità:
- 28800 pezzo
- Prodotto Tipo Confezione:
- Box
- Pacchetto Di Livello 1 Unità Di:
- 50 pezzi
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG ENTRELEC EN.pdf | 136 Mbytes |
|
| ENTRELEC-1SNK806010R0000-ZDK4-22 | 92 Kbytes |
|
