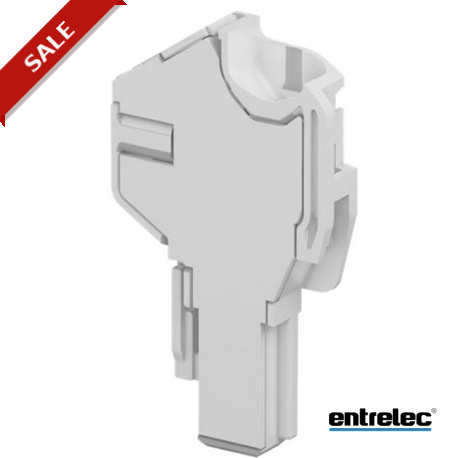

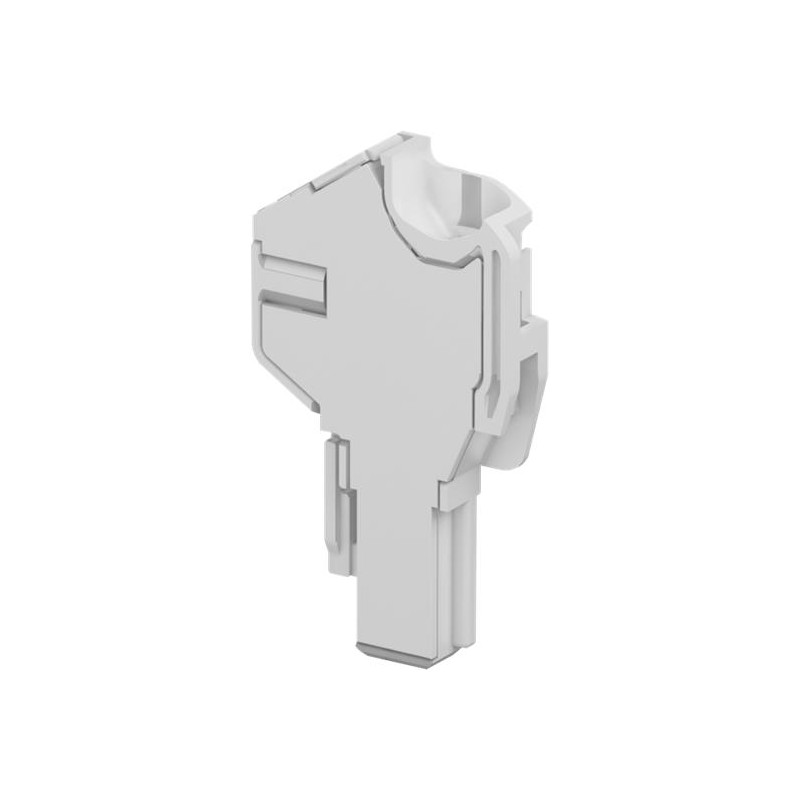

1SNK805715R0000 ENTRELEC CDS4-E Female Plug 1 pole Grigio
1SNK805715R0000
ENTRELEC
50
CDS4-E Female Plug - 1 pole - Grigio
Connettore femmina CDS4-E
Passive connection > SNK Series - PI - Plug-in terminal blocks
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ENTRELEC
Più venduti
▲Dettagli
▲- Creare la tua spina femmina da assemblare senza strumenti speciali. facilmente snap insieme spine multiple per un'ergonomia ottimale e rapido montaggio. - Aumentare la flessibilità: eliminare stock pre-configurati, femmina spine. facilmente aggiungere un ulteriore plug in caso di necessità di modifica. - Ridurre il magazzino unitario spine fino al 30%: solo due plug varianti sono necessari per comporre il tuo sottoinsiemi di spine da 2 a 15 poli.
Ordinazione
- Quantità Di Ordine Minimo:
- 50 pezzi
- Numero Di Tariffa Doganale:
- 85369010
- Colore:
- Grigio
Dimensioni
- Netto Del Prodotto Altezza:
- 22.4mm
- Netto Del Prodotto Profondità:
- 39.4mm
- Peso Netto Del Prodotto:
- 4.1g
- Netto Del Prodotto Larghezza:
- 5.2mm
Tecnico
- Spaziatura:
- 5.2 mm
- Tipo Di Connessione:
- Bloccaggio a vite
- Funzione:
- Femmina senza spine esterno nubs - Chiuso
- Collegamento Delle Capacità Del Circuito Principale:
- Bloccaggio a vite / Flessibile 1x 0.22 ... 4 mm2
Bloccaggio a vite / Flessibile 2x 0.22 ... 1,5 mm2
Bloccaggio a vite / Rigida 1x 0.2 ... 4 mm2
Bloccaggio a vite / Rigida 2x 0,2 ... 1,5 mm2
Bloccaggio a vite / Con isolamento Ferrrule 1x 0.22 ... 2.5 mm2
Bloccaggio a vite / non Isolati Ghiera 1x 0.22 ... 4 mm2
Bloccaggio a vite / Con Doppia Ghiera 2x 0.22 ... 1,5 mm2
- Tipo Di Contatore:
- A3-B3
- Corrente Nominale (In):
- Circuito Principale 29
- Di Breve durata nominale Corrente nominale (Icw):
- per 1 s 480 A
- Tensione Nominale (Ur):
- 800 V
- Nominale Di Tenuta Ad Impulso Tensione (Uimp):
- 8000 V
- Dielettrica Tensione Di Prova:
- 2200 V
- Grado Di Inquinamento:
- 3
- La Perdita Di Potenza:
- 0,5 W
- Grado di Protezione:
- acc. la norma IEC 60529. IEC 60947-1. EN 60529 Principale Morsetti IP20
- Materiale Di Isolamento:
- Poliammide
- Filo Di Lunghezza Di Spelatura:
- 10.5 mm
- Adatto Per:
- ZDS4-22
ZDS4-22-R1
- Nominale Di Sezione Trasversale:
- 4 mm2
Tecnico UL/CSA
- Collegamento Capacità del Circuito Principale UL/CSA:
- Bloccaggio a vite / Rigida 1x 10 AWG 24 ...
Bloccaggio a vite / Rigida 2x 24 ... 16 AWG
Bloccaggio a vite / Con isolamento Ferrrule 1x 24 ... 12 AWG
Bloccaggio a vite / non Isolati Ghiera 1x 10 AWG 24 ...
Bloccaggio a vite / Con Doppia Ghiera 2x 24 ... 16 AWG
- Collegamento Capacità di UL/CSA:
- Stranded 10 AWG
- Infiammabilità Secondo UL94:
- V0
- Tensione massima UL/CSA:
- Circuito Principale 300 V
Ambientale
- Resistenza alle Vibrazioni acc. IEC 60068-2-6:
- Compatibile
- RoHS Status:
- Seguente Direttiva europea 2011/65/CE
- Temperatura Dell'Aria:
- Funzionamento Da -55 ... +110 °C
Archiviazione -55 ... +110 °C
I certificati e le Dichiarazioni (Numero Documento)
- Istruzioni e Manuali:
- 1SNK160027C0201
- BV Certificato:
- 1SND161073A0203
- CB Certificato:
- 1SND164007A0200
- CSA Certificato:
- 1SND164009A0200
- cUL Certificato:
- 1SND164008A0200
- Scheda Di Dati Di. Informazioni Tecniche:
- 1SNK162052D0201
- Dichiarazione di Conformità CE:
- 1SND225163C1000
- EAC Certificato:
- 1SND161009A1100
- RoHS Informazioni:
- 1SND230537F0200
Classificazioni
- ETIM 4:
- EC002638 connettore del Cavo
- ETIM 5:
- EC002638 connettore del Cavo
- Oggetto: Codice Di Classificazione:
- X
Contenitore Di Informazioni
- Pacchetto Di Livello 1, Larghezza:
- 77 mm
- Pacchetto Di Livello 1 Lunghezza:
- 120 mm
- Pacchetto Di Livello 1 Altezza:
- 48 mm
- Pacchetto Di Livello 1 Peso Lordo:
- 0.252
- Pacchetto di Livello 1 EAN:
- 3472598057150
- Pacchetto Di Livello 2 Unità:
- 1400 pezzo
- Pacchetto Di Livello 2 Per La Larghezza:
- 300 mm
- Pacchetto Di Livello 2 Lunghezza:
- 400 mm
- Pacchetto Di Livello 2 Di Altezza:
- 200 mm
- Livello Di Pacchetto Di 3 Unità:
- 67200 pezzo
- Prodotto Tipo Confezione:
- Box
- Pacchetto Di Livello 1 Unità Di:
- 50 pezzi
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG ENTRELEC EN.pdf | 136 Mbytes |
|
| ENTRELEC-1SNK805715R0000-CDS4-E | 92 Kbytes |
|
