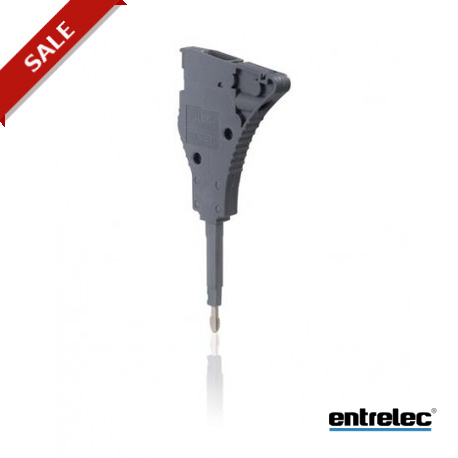

1SNK900201R0000 ENTRELEC TC5-R1 Connettore di prova grigio scuro
1SNK900201R0000
ENTRELEC
10
TC5-R1 Connettore di prova - grigio scuro
Connettore di prova - Modulo terminale TC5-R1
Passive connection > SNK Series - Accessories
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ENTRELEC
Più venduti
▲Dettagli
▲Facilità il test di morsettiera assemblee: - Fare il vostro proprio test di assemblaggio connettori con la nostra soluzione modulare mescolando varie distanze. - Plug-in diretto soluzione in ponticelli canali. - Resistere più di 10000 operazioni secondo ABB standard per i test.
Ordinazione
- Quantità Di Ordine Minimo:
- 10 pezzo
- Numero Di Tariffa Doganale:
- 85369010
- Colore:
- Grigio Scuro
Dimensioni
- Netto Del Prodotto Altezza:
- 34.1mm
- Netto Del Prodotto Lunghezza:
- 71.65 mm
- Netto Del Prodotto Profondità:
- 71.7mm
- Peso Netto Del Prodotto:
- 5.2g
- Netto Del Prodotto Larghezza:
- 5.2mm
Tecnico
- Spaziatura:
- 5.2 mm
- Funzione:
- Prova Connettori
- Collegamento Delle Capacità Del Circuito Principale:
- Bloccaggio a vite / Flessibile 1x 0.22 ... 1,5 mm2
Bloccaggio a vite / Flessibile 2x 0.22 ... 0,75 mm2
Bloccaggio a vite / Rigida 1x 0,2 ... 1,5 mm2
Bloccaggio a vite / Rigida 2x 0.2 ... 0,75 mm2
Bloccaggio a vite / Con isolamento Ferrrule 1x 0.22 ... 1,5 mm2
Bloccaggio a vite / Con Doppia Ghiera 2x 0.22 ... 0,75 mm2
- Tipo Di Contatore:
- A1-B1
- Corrente Nominale (In):
- Circuito Principale 16 A
- Di Breve durata nominale Corrente nominale (Icw):
- per 1 s 180 A
- Tensione Nominale (Ur):
- 1000 V
- Nominale Di Tenuta Ad Impulso Tensione (Uimp):
- 8000 V
- Dielettrica Tensione Di Prova:
- 2200 V
- Grado Di Inquinamento:
- 3
- Grado di Protezione:
- acc. la norma IEC 60529. IEC 60947-1. EN 60529 Principale Morsetti IP20
- Materiale Di Isolamento:
- Poliammide
- Filo Di Lunghezza Di Spelatura:
- 8.0 mm
- Si Consiglia La Vite Driver:
- 2.5 mm
- Adatto Per:
- TC5
ZDK2.5-22
ZDK4-22
ZDP2.5-11
ZDP2.5-22
ZDP2.5-D1
ZDP2.5-D2
ZDS4-22
ZDS4-22-R1
ZK10
ZK10-PE
ZK16
ZK16-PE
ZK2.5
ZK2.5-3P
ZK2.5-4P
ZK2.5-CH-4P
ZK2.5-D1
ZK2.5-D1-PE
ZK2.5-D2
ZK2.5-D2-PE
ZK2.5-D-CH
ZK2.5-PE
ZK2.5-PE-3P
ZK2.5-PE-4P
ZK2.5-S
ZK2.5-S-4P
ZK2.5-SF
ZK2.5-SF-R
ZK2.5-SP
ZK2.5-SP-4P
ZK2.5-S-R1
ZK4
ZK4-3P
ZK4-4P
ZK4-PE
ZK4-PE-3P
ZK4-PE-4P
ZK6
ZK6-3P
ZK6-PE
ZK6-PE-3P
ZP2.5
ZP2.5-3P
ZP2.5-4P
ZP2.5-D1
ZP2.5-D2
ZP2.5-PE
ZP2.5-PE-3P
ZP2.5-PE-4P
ZS10
ZS10-PE
ZS10-SF
ZS10-SF-R
ZS10-S-R2
ZS16
ZS16-PE
ZS25
ZS25-PE
ZS4
ZS4-D1
ZS4-D2
ZS4-D2-SF1
ZS4-D2-SF1-R
ZS4-D-CH
ZS4-PE
ZS4-PE-R2
ZS4-R2
ZS4-SF
ZS4-SF-R
ZS4-SF-T
ZS4-SP-R1
ZS4-SP-T2-R1
ZS4-S-R1
ZS4-S-R2
ZS4-S-T-R1
ZS6
ZS6-3S
ZS6-3S-PE
ZS6-4S
ZS6-4S-PE
ZS6-D1
ZS6-D1-PE
ZS6-D2
ZS6-D2-PE
ZS6-PE
ZS6-S-4S-T
- Nominale Di Sezione Trasversale:
- 1,5 mm2
Tecnico UL/CSA
- Collegamento Capacità del Circuito Principale UL/CSA:
- Bloccaggio a vite / Rigida 1x 24 ... 16 AWG
Bloccaggio a vite / Rigida 2x 24 ... AWG 18
Bloccaggio a vite / Con isolamento Ferrrule 1x 24 ... 16 AWG
Bloccaggio a vite / Con Doppia Ghiera 2x 24 ... AWG 18
- Collegamento Capacità di UL/CSA:
- Stranded 16 AWG
- Infiammabilità Secondo UL94:
- V0
- Tensione massima UL/CSA:
- Circuito Principale 600 V
Ambientale
- Resistenza alle Vibrazioni acc. IEC 60068-2-6:
- Compatibile
- RoHS Status:
- A seguito della Direttiva UE 2002/95/CE del consiglio, del 18 agosto. 2005 e modifica
- Temperatura Dell'Aria:
- Funzionamento Da -55 ... +110 °C
Archiviazione -55 ... +110 °C
I certificati e le Dichiarazioni (Numero Documento)
- Istruzioni e Manuali:
- 1SNK160027C0201
- Scheda Di Dati Di. Informazioni Tecniche:
- 1SNK160042D0201
- RoHS Informazioni:
- 1SND230506F0202
Classificazioni
- E-nummer:
- 2925154
- Oggetto: Codice Di Classificazione:
- X
Contenitore Di Informazioni
- Pacchetto Di Livello 1, Larghezza:
- 158 mm
- Pacchetto Di Livello 1 Lunghezza:
- 243 mm
- Pacchetto Di Livello 1 Peso Lordo:
- 0.052
- Pacchetto di Livello 1 EAN:
- 3472599097308
- Pacchetto Di Livello 2 Unità:
- 700 pezzo
- Livello Di Pacchetto Di 3 Unità:
- 67200 pezzo
- Prodotto Tipo Confezione:
- Borsa
- Pacchetto Di Livello 1 Unità Di:
- 10 pezzo
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG ENTRELEC EN.pdf | 136 Mbytes |
|
| ENTRELEC-1SNK900201R0000-TC5-R1 | 86 Kbytes |
|
