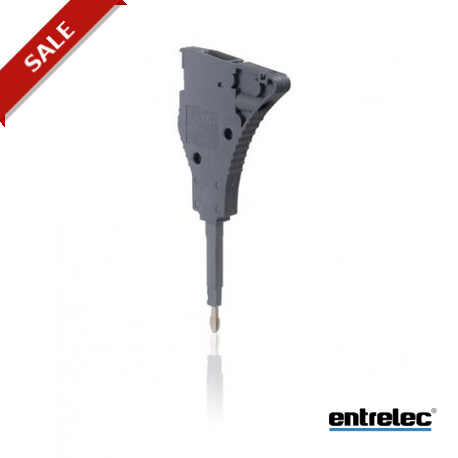

1SNK900201R0000 ENTRELEC Conector de test-módulo final TC5-R1 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SNK900201R0000 ENTRELEC Conector de test-módulo final TC5-R1

1SNK900201R0000

ENTRELEC

10

Conector de test-modulo final TC5-R1

Más detalles


Conexión pasiva > SNK Series - Accesorios

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ENTRELEC

Precio total: $131.10
Precio unitario: $13.11
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


La facilidad de la prueba de bloque de terminales de asambleas: - Hacer su propio conector de prueba asamblea con nuestra solución modular la mezcla de diferentes espaciamientos. - Conexión directa en la solución, en los puentes de los canales. - Soportar más de 10000 operaciones de acuerdo a ABB estándares de prueba.

El pedido

  • Cantidad De Orden Mínima:
    10 pieza
  • Arancel De Aduanas Número:
    85369010
  • Color:
    Gris Oscuro

Dimensiones

  • Neto Del Producto De La Altura:
    34.1mm
  • Neto Del Producto De La Longitud:
    71.65 mm
  • Producto De La Profundidad De La Red:
    71.7mm
  • Peso Neto Del Producto:
    5.2g
  • Neto Del Producto Anchura:
    5.2mm

Técnica

  • Espaciado:
    5.2 mm
  • Función:
    Conectores De Prueba
  • La Conexión De La Capacidad Del Circuito Principal:
    Tornillo de la Abrazadera Flexible / 1x 0.22 ... 1,5 mm2
    Tornillo de la Abrazadera / Flexible 2x 0.22 0,75 mm2 ...
    Tornillo de la Abrazadera / Rígido 1x de 0,2 ... 1,5 mm2
    Tornillo de la Abrazadera / Rígido 2x 0.2 ... 0,75 mm2
    Sujeción por tornillo / Con Aislamiento Ferrrule 1x 0.22 ... 1,5 mm2
    Sujeción por tornillo / Con Doble Casquillo 2x 0.22 0,75 mm2 ...
  • Tipo De Medidor:
    A1-B1
  • Corriente Nominal (In):
    Circuito Principal De 16 A
  • Nominal de Corta duración Corriente asignada (Icw):
    para 1 s 180
  • Tensión Nominal (Ur):
    1000 V
  • Nominal Soportada De Impulso De Tensión (Uimp):
    8000 V
  • Dieléctrica Tensión De Prueba:
    2200 V
  • Grado De Contaminación:
    3
  • Grado de Protección:
    acc. a la norma IEC 60529. IEC 60947-1. EN 60529 Principales Terminales IP20
  • Material De Aislamiento:
    Poliamida
  • Extracción De Alambre De Longitud:
    8.0 mm
  • Se Recomienda El Controlador De Tornillo:
    2.5 mm
  • Adecuado Para:
    TC5
    ZDK2.5-22
    ZDK4-22
    ZDP2.5-11
    ZDP2.5-22
    ZDP2.5-D1
    ZDP2.5-D2
    ZDS4-22
    ZDS4-22-R1
    ZK10
    ZK10-PE
    ZK16
    ZK16-PE
    ZK2.5
    ZK2.5-3P
    ZK2.5-4P
    ZK2.5-CH-4P
    ZK2.5-D1
    ZK2.5-D1-PE
    ZK2.5-D2
    ZK2.5-D2-PE
    ZK2.5-D-CH
    ZK2.5-PE
    ZK2.5-PE-3P
    ZK2.5-PE-4P
    ZK2.5-S
    ZK2.5-S-4P
    ZK2.5-SF
    ZK2.5-SF-R
    ZK2.5-SP
    ZK2.5-SP-4P
    ZK2.5-S-R1
    ZK4
    ZK4-3P
    ZK4-4P
    ZK4-PE
    ZK4-PE-3P
    ZK4-PE-4P
    ZK6
    ZK6-3P
    ZK6-PE
    ZK6-PE-3P
    ZP2.5
    ZP2.5-3P
    ZP2.5-4P
    ZP2.5-D1
    ZP2.5-D2
    ZP2.5-PE
    ZP2.5-PE-3P
    ZP2.5-PE-4P
    ZS10
    ZS10-PE
    ZS10-SF
    ZS10-SF-R
    ZS10-S-R2
    ZS16
    ZS16-PE
    ZS25
    ZS25-PE
    ZS4
    ZS4-D1
    ZS4-D2
    ZS4-D2-SF1
    ZS4-D2-SF1-R
    ZS4-D-CH
    ZS4-PE
    ZS4-PE-R2
    ZS4-R2
    ZS4-SF
    ZS4-SF-R
    ZS4-SF-T
    ZS4-SP-R1
    ZS4-SP-T2-R1
    ZS4-S-R1
    ZS4-S-R2
    ZS4-S-T-R1
    ZS6
    ZS6-3S
    ZS6-3S-PE
    ZS6-4S
    ZS6-4S-PE
    ZS6-D1
    ZS6-D1-PE
    ZS6-D2
    ZS6-D2-PE
    ZS6-PE
    ZS6-S-4S-T
  • Nominal De La Sección Transversal:
    1,5 mm2

Técnicos de la UL/CSA

  • La conexión de la Capacidad del Circuito Principal UL/CSA:
    Tornillo de la Abrazadera / Rígido 1x 16 AWG 24 ...
    Tornillo de la Abrazadera / Rígido 2x 24 ... 18 AWG
    Sujeción por tornillo / Con Aislamiento Ferrrule 1x 16 AWG 24 ...
    Sujeción por tornillo / Con Doble Casquillo 2x 24 ... 18 AWG
  • La conexión de la Capacidad de UL/CSA:
    Cadena de 16 AWG
  • Inflamabilidad Según UL94:
    V0
  • La máxima Tensión de Funcionamiento UL/CSA:
    Circuito Principal De 600 V

Ambiental

  • Resistencia a las Vibraciones acc. IEC 60068-2-6:
    Compatible con
  • RoHS Estado:
    Siguientes de la UE de la Directiva 2002/95/CE del consejo, de 18 de agosto. 2005 y enmienda
  • Temperatura Del Aire Ambiente:
    Operación -55 ... +110 °C
    De Almacenamiento De -55 ... +110 °C

Certificados y Declaraciones (Número de Documento)

Clasificaciones

  • E-nummer:
    2925154
  • Objeto Código De Clasificación:
    X

Información Del Envase

  • Paquete De Nivel 1 De Ancho De:
    158 mm
  • Paquete De Nivel 1 Longitud:
    243 mm
  • Paquete De Nivel 1 Peso Bruto:
    0.052
  • Paquete de Nivel 1 EAN:
    3472599097308
  • Nivel De Paquete De 2 Unidades:
    700 pieza
  • Nivel De Paquete De 3 Unidades:
    67200 pieza
  • Producto Tipo De Embalaje:
    Bolsa
  • Paquete De Nivel 1 Unidades:
    10 pieza

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOG ENTRELEC EN.pdf 136 Mbytes
ENTRELEC-1SNK900201R0000-TC5-R1 86 Kbytes ENTRELEC-1SNK900201R0000-TC5-R1
