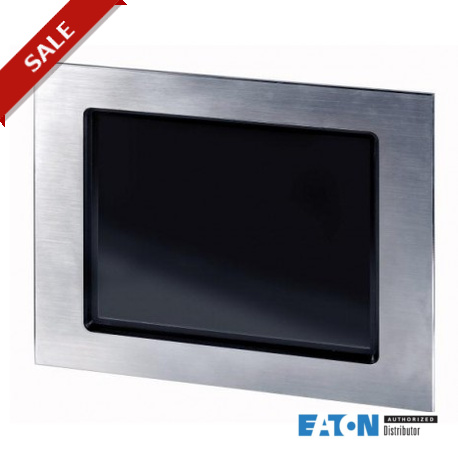

XV-440-12TSB-1-50 139915 EATON ELECTRIC Touch panel, IR, 24VDC, 12,1z, TFTcolor, ethernet, RS232, CAN, (PLC)..
XV-440-12TSB-1-50
139915
EATON-MOELLER
Touch panel, IR, 24VDC, 12,1z, TFTcolor, ethernet, RS232, CAN, (PLC), acciaio legato
Terminali Touch HMI
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲Programma di fornitura
Assortimento | XV400 12,1 | ||
Assortimento | XV400 | ||
Funzione | HMI-PLC (PLC equipaggiabile successivamente) | ||
Caratteristiche generali della serie | Interfaccia Ethernet Dispositivo USB RS232 CAN/easyNet Approvazioni UL508, cUL funzione PLC equipaggiabile successivamente Equipaggiabile successivamente con sistema di comunicazione mediante l'acquisto di licenze | ||
Display - tipot | Display a colori, TFT | ||
Tecnologia touch | Touch a raggi infrarossi | ||
Numero colori | Regolabile: 65536 o 256 colori | ||
Risoluzione | Pixel | SVGA 800 x 600 | |
Progettazione verticale | Sì | ||
Diagonale schermo | Inch | 12,1 | |
Esecuzione | Custodia in metallo con frontale in acciaio legato | ||
Sistema operativo | Windows CE (licenza necessaria) Scheda CompactFlash necessaria | ||
licenza PLC | Equipaggiabile successivamente con codice interno 140390 LIC-PLC-MXP-MEDIUM | ||
Certificati di licenza per interfacce onboard | espandibile in via opzionale, vedi Accessori -> Certificati prodotti in licenza | ||
interfacce integrate | 1 x Ethernet 100Base-TX/10Base-T 1 x RS232 1 x CAN 2 x USB-Host 1 x USB-Device | ||
Esecuzione frontale | Acciaio legato opaco spazzolato vetro di sicurezza laminato antiriflesso | ||
Utilizzo | da incasso | ||
Slot | per schede Compact-FlashTM: 2 per schede di comunicazione: 2 | ||
Scheda di memoria automazione | necessaria, vedi Accessori -> Schede di memoria | ||
Schede di comunicazione inseribili (optional) | Sì | ||
Dissipazione | W | 32 | |
| Note Omologato per II 2G Ex px II IP5x (ATEX 94/9/CE): Zona 1, categoria 2G (solo per installazione in una custodia con incapsulamento della sovrapressione! Max. sovrapressione ammessa: 10 mbar continuativa). Zona 2, categoria 3G (solo per installazione in una custodia con incapsulamento della sovrapressione! Max. sovrapressione ammessa: 10 mbar continuativa). |
Dati tecnici
| display | |||
Display - tipot | Display a colori, TFT | ||
Diagonale schermo | Inch | 12,1 | |
Risoluzione | Pixel | SVGA 800 x 600 | |
Superficie di visualizzazione visibile | mm | 246 x 185 | |
Numero colori | Regolabile: 65536 o 256 colori | ||
Rapporto di contrasto | tipico 350:1 | ||
luminosità | cd/m2 | tipico 350 | |
Retroilluminazione | 2 x CCFL intensità regolabile tramite software | ||
Durata della di retroilluminzione | h | tipico 50000 | |
Vetro di sicurezza touch a raggi infrarossi | vetro di sicurezza laminato antiriflesso | ||
| Comando | |||
Tecnologia | Touch a raggi infrarossi 95 x 71 canali logici | ||
| Sistema | |||
Processore | RISC CPU, 32 Bit, 400 MHz | ||
Memoria interna | DRAM (memoria OS, memoria programmi, memoria dati): 64 MByte Flash (utilizzabile per la protezione dati): ca. 1,5 MByte disponibili NVRAM (dati di ritenzione): ca. 32 kByte disponibile | ||
Memoria esterna | Slot CF: 2 x CompactFlash Card tipo I/II per sistema operativo, programmi e dati | ||
Memorizzazione transitoria dell'orologio calendario | |||
Batteria (durata) | Nessuna necessità di assistenza | ||
Tempo tampone (nello stato a tensione zero) | tip. 10 anni | ||
Sistema operativo | Windows CE (licenza necessaria) Scheda CompactFlash necessaria | ||
| Progettazione | |||
software di visualizzazione | GALILEO EPAM XSOFT-CODESYS-2 XSOFT-CODESYS-3 | ||
Software di programmazione PLC | XSOFT-CODESYS-2 XSOFT-CODESYS-3 | ||
| Interfacce, comunicazione | |||
interfacce integrate | 1 x Ethernet 100Base-TX/10Base-T 1 x RS232 1 x CAN 2 x USB-Host 1 x USB-Device | ||
licenza PLC | Equipaggiabile successivamente con codice interno 140390 LIC-PLC-MXP-MEDIUM | ||
USB-Host | USB 2.0 (1,5-12Mbit/s), senza separazione galvanica | ||
Dispositivo USB | USB 1.1, senza separazione galvanica | ||
RS-232 | RS-232, senza separazione galvanica (connettore SUB-D 9 poli, UNC) | ||
CAN | CAN, con separazione galvanica (connettore SUB-D 9 poli, UNC) | ||
Slot | per schede Compact-FlashTM: 2 per schede di comunicazione: 2 | ||
Ethernet | 100Base-TX/10Base-T | ||
| Alimentazione | |||
Tensione nominale d'impiego | 24 V DC SELV (safety extra low voltage) | ||
Tensione ammessa | Effettiva: 20,4-28,8 V DC (tensione nominale d'impiego -15%/+20%) Assoluta con ondulazione: 19,2-30,0 V DC 35 V DC per una durata < 100ms | ||
Interruzioni di tensione | ms | ≤ 10 ms da tensione nominale d'impiego (24 V DC) 5 ms da sottotensione (20,4 V DC) | |
Assorbimento di potenza | Pmax. | W | max. 32 |
Potenza assorbita | W | tip. 14 | |
Dissipazione | W | 32 | |
Nota per la dissipazione | Dissipazione per assorbimento di corrente 24 V 18 W Apparecchio base + 2x4 W Scheda di comunicazione + 2x3 W Modulo USB | ||
Siemens MPI (opzionale) | Sì | ||
Fusibile | sì (fusibile non accessibile) | ||
Separazione galvanica | senza separazione galvanica (collegamento 0 V al potenziale della custodia) | ||
| Generalità | |||
Materiale custodia | Metallo, anodizzato | ||
Esecuzione frontale | Acciaio legato opaco spazzolato vetro di sicurezza laminato antiriflesso | ||
Peso | kg | 5.7 | |
Grado di protezione (IEC/EN 60529, EN50178, VBG 4) | IP65 (frontale), IP20 (posteriore) | ||
Approvazioni | |||
Approvazioni | cUL (UL508) | ||
Protezione contro le esplosioni (secondo ATEX 94/9/CE) | II 3D Ex II T70°C IP5x: zona 22, categoria 3D (in rif. a CE) EN60079-0, EN61241-1, EN13463 | ||
Direttive e normative applicate | |||
EMC | (in rif. a CE) EN 61000-6-2 EN 61000-6-3 EN 61000-6-4 EN 61131-2 | ||
Norme di prodotto | EN 50178 EN 61131-2 | ||
Sicurezza | EN 60950 UL 60950 | ||
Resistenza agli urti | g | secondo IEC 60068-2-27 | |
Vibrazione | Secondo IEC68-2-6 | ||
| Condizioni ambientali | |||
Temperatura | |||
Funzionamento | ϑ | °C | 0 - +50 |
Stoccaggio / trasporto | ϑ | °C | -20 - +60 |
Temperatura ambiente di servizio min. | °C | 0 | |
Temperatura ambiente di servizio max. | °C | +50 | |
Umidità dell'aria relativa | |||
umidità relativa | 10 - 95% senza condensa | ||
| Tensione di alimentazione UAux | |||
Tensione nominale d'impiego | UAux | V | 24 V DC (-15/+20%) |
Protezione contro inversioni di polarità | sì | ||
Separazione galvanica | No |
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto | |||
Corrente nominale d'impiego per i dati relativi alla dissipazione | In | A | 0 |
Dissipazione per polo, in funzione della corrente | Pvid | W | 0 |
Dissipazione dell'apparecchio, in funzione della corrente | Pvid | W | 0 |
Dissipazione statica, indipendente dalla corrente | Pvs | W | 32 |
Potere di dissipazione | Pve | W | 0 |
Temperatura ambiente di servizio min. | °C | 0 | |
Temperatura ambiente di servizio max. | °C | 50 | |
Verifiche di progetto IEC/EN 61439 | |||
10.2 Idoneità di materiali e componenti | |||
10.2.2 Resistenza alla corrosione | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.3.1 Resistenza dell'involucro al calore | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.4 Resistenza all'irradiazione UV | su richiesta | ||
10.2.5 Sollevamento | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.2.6 Prova d'urto | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.2.7 Diciture | I requisiti della norma di prodotto sono soddisfatti. | ||
10.3 Grado di protezione degli involucri | I requisiti della norma di prodotto sono soddisfatti. | ||
10.4 Vie di dispersione aerea e superficiale | I requisiti della norma di prodotto sono soddisfatti. | ||
10.5 Protezione contro scosse elettriche | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.6 Montaggio incassato di apparecchi | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.7 Circuiti interni e collegamenti | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.8 Collegamenti per conduttori introdotti dall'esterno | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.9 Caratteristiche d’isolamento | |||
10.9.2 Rigidità dielettrica a frequenza di rete | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.9.3 Tensione di tenuta a impulso | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.9.4 Verifica di involucri in materiale isolante | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.10 Riscaldamento | Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature. | ||
10.11 Resistenza al corto circuito | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.12 EMC | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.13 Funzione meccanica | Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL). |
Dati tecnici secondo ETIM 6.0
Supply voltage AC 50 Hz | V | 0 - 0 | |
Supply voltage AC 60 Hz | V | 0 - 0 | |
Supply voltage DC | V | 20.4 - 28.8 | |
Voltage type of supply voltage | DC | ||
Number of HW-interfaces industrial Ethernet | 1 | ||
Number of HW-interfaces PROFINET | 0 | ||
Number of HW-interfaces RS-232 | 1 | ||
Number of HW-interfaces RS-422 | 0 | ||
Number of HW-interfaces RS-485 | 0 | ||
Number of HW-interfaces serial TTY | 0 | ||
Number of HW-interfaces USB | 3 | ||
Number of HW-interfaces parallel | 0 | ||
Number of HW-interfaces Wireless | 0 | ||
Number of HW-interfaces other | 0 | ||
With SW interfaces | Yes | ||
Supporting protocol for TCP/IP | Yes | ||
Supporting protocol for PROFIBUS | Yes | ||
Supporting protocol for CAN | Yes | ||
Supporting protocol for INTERBUS | No | ||
Supporting protocol for ASI | No | ||
Supporting protocol for KNX | Yes | ||
Supporting protocol for MODBUS | Yes | ||
Supporting protocol for Data-Highway | No | ||
Supporting protocol for DeviceNet | Yes | ||
Supporting protocol for SUCONET | Yes | ||
Supporting protocol for LON | No | ||
Supporting protocol for PROFINET IO | No | ||
Supporting protocol for PROFINET CBA | No | ||
Supporting protocol for SERCOS | No | ||
Supporting protocol for Foundation Fieldbus | No | ||
Supporting protocol for EtherNet/IP | Yes | ||
Supporting protocol for AS-Interface Safety at Work | No | ||
Supporting protocol for DeviceNet Safety | No | ||
Supporting protocol for INTERBUS-Safety | No | ||
Supporting protocol for PROFIsafe | No | ||
Supporting protocol for SafetyBUS p | No | ||
Supporting protocol for other bus systems | Yes | ||
Radio standard Bluetooth | No | ||
Radio standard WLAN 802.11 | No | ||
Radio standard GPRS | No | ||
Radio standard GSM | No | ||
Radio standard UMTS | No | ||
IO link master | No | ||
Type of display | TFT | ||
With colour display | Yes | ||
Number of colours of the display | 65536 | ||
Number of grey-scales/blue-scales of display | 0 | ||
Screen diagonal | inch | 12.1 | |
Number of pixels, horizontal | 800 | ||
Number of pixels, vertical | 600 | ||
Useful project memory/user memory | kByte | 64000 | |
With numeric keyboard | Yes | ||
With alpha numeric keyboard | Yes | ||
Number of function buttons, programmable | 0 | ||
Number of buttons with LED | 0 | ||
Number of system buttons | 1 | ||
With touch screen | Yes | ||
With message indication | Yes | ||
With message system (incl. buffer and confirmation) | Yes | ||
Process value representation (output) possible | Yes | ||
Process default value (input) possible | Yes | ||
With recipes | Yes | ||
Number of password levels | 200 | ||
Printer output available | Yes | ||
Number of online languages | 100 | ||
Additional software components, loadable | Yes | ||
Degree of protection (IP), front side | IP65 | ||
Operation temperature | °C | 0 - 50 | |
Rail mounting possible | No | ||
Wall mounting/direct mounting | No | ||
Suitable for safety functions | No | ||
Width of the front | mm | 361 | |
Height of the front | mm | 279 | |
Built-in depth | mm | 88 |
Approvazioni
| Product Standards | UL 60950-01; CSA-C22.2 No. 60950-1; IEC/EN 61131-2; CE marking | ||
| UL File No. | E208621 | ||
| UL Category Control No. | NWGQ2, NWGQ8 | ||
| CSA File No. | UL report applies to both US and Canada | ||
| CSA Class No. | – | ||
| North America Certification | UL recognized, certified by UL for use in Canada | ||
| Conditions of Acceptability | The investigated Pollution Degree is: 2 Proper bonding to the end-product main protective earthing termination is: Required The following end-product enclosures are required: Fire, Electrical The unit must be supplied via a SELV source. The provided Ethernet Connection is only allowed to connect to inhouse networks. | ||
| Specially designed for North America | No | ||
| Current Limiting Circuit-Breaker | No | ||
| Degree of Protection | IEC: IP65, UL/CSA Type: - |
Dimensioni
Dati CAD
Ulteriori informazioni sul prodotto (link)
MN04802010Z Istruzioni per l'uso XV400 10,4/12,1/15 | |||
MN04802093Z XSoft-CoDeSys-2, programmazione PLC XV400 | |||
MN048008ZU Manuale XSOFT-CODESYS-3, programmazione PLC | |||
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XV-440-12TSB-1-50 139915 139915_DE.pdf | 181 Kbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
