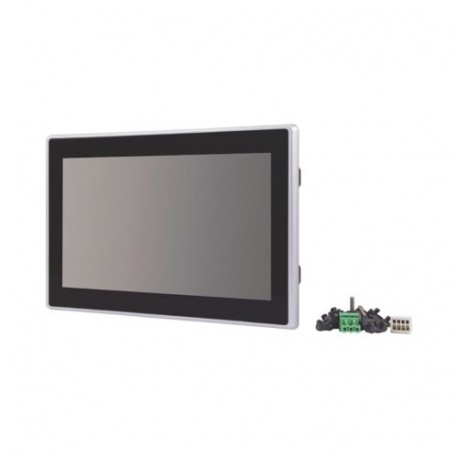

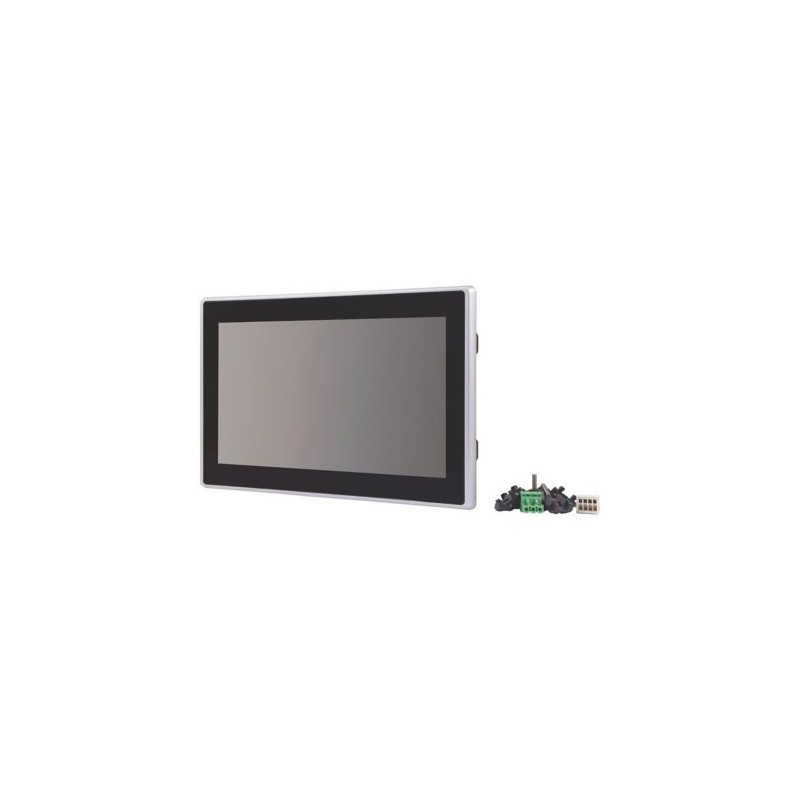

XV-303-10-C00-A00-2C EP-401368 EATON ELECTRIC 10"PCT.2ETH.RS232.RS485.CAN.Linux.PLC

Name: XV-303-10-C00-A00-2C EP-401368 EATON ELECTRIC 10&quot;PCT.2ETH.RS232.RS485.CAN.Linux.PLC
Brand: EATON-MOELLER
SKU: ETNEP401368
Price: 2696.15 EUR
Availability: InStock

0/5 - 0 Opiniones

Riferimento XV-303-10-C00-A00-2C

Codice: EP-401368

Numero di catalogo: EP-401368

Fabbricante EATON-MOELLER

Descrizione:

10"PCT.2ETH.RS232.RS485.CAN.Linux.PLC

Pannello a sfioramento XV-303, 24 V DC, 10,1 Pollice, 2 x Ethernet, 1 x RS-232, 1 x RS-485, 1 x CAN, Linux, Multi-touch capacitativo, PLC

Maggiori dettagli

Categorie:

Terminali Touch HMI

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Garanzia, riparazione e restituzione.

Prezzo totale: $3,286.29

Prezzo unitario: $3,286.29

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Sconto addizionale per i clienti registrati. Registrati e i prezzi saranno aggiornati automaticamente.

Calcola prezzo per quantità

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Prodotti visti

Più venduti

▲

Dettagli

▲

General specifications

Nome prodotto

Pannello touch Eaton XV-303

Sigla catalogo

EP-401368

EAN

7640130100237

Lunghezza/profondità del prodotto

170 mm

Altezza prodotto

39 mm

Larghezza prodotto

130 mm

Peso prodotto

1.165 kg

Certificazione/i

UL 61010-2-201
CE
Certified by UL for use in Canada
CUL
UL File No.: E205091
UL
IEC/EN 61000-6-2
IEC/EN 61000-6-4
DNV
DNV TAA00000NC

Codice modello

XV-303-10-C00-A00-2C

Features & Functions

Materiale custodia

Materiale isolante

Dotato di:

1 x RS485 (interfaccia integrata)
Ricette
1 x host USB 2.0 (interfaccia integrata)
Interfacce SW
Uscita stampante
Indicatore di segnalazione
2 x Ethernet 10/100 Mbps (interfaccia integrata)
1 x RS232 (interfaccia integrata)
Sistema di segnalazione (inclusi buffer e conferma)
Display a colori
1 x CAN (interfacce integrate)

Funzioni

Rappresentazione dei valori del processo (output) possibile
Inserimento dei valori del processo (input) possibile
Componenti software aggiuntivi, caricabili

General information

Durata operativa della batteria

Back-up dell'orologio in tempo reale: BR 2330, non sostituibile (saldato)

Grado di protezione

IP20, posteriore (in conformità a EN 60529-1)
NEMA 12
NEMA 4X

Grado di protezione (lato anteriore)

NEMA 12
IP65

Tipo di fusibile

Fusibile integrato (non accessibile)

Durata

50000 ore (durata retroilluminazione)

Modello

Corpo in plastica e pannello in vetro con telaio in plastica

Metodo di montaggio

Montaggio a incasso - inclinazione dalla verticale: ±45° (se si utilizza la convezione naturale)
Montaggio a incasso - Spazio: Larghezza x Altezza x Profondità ≥ 30 mm (1,18")
Montaggio a incasso

Separazione galvanica

Alimentazione: no

Protezione contro inversioni di polarità

Sì

Categoria prodotto

XV-300

Conformità RoHs

Sì

Software

XSOFT-CODESYS-3, Software di programmazione PLC, Ingegneria
GALILEO, Software di visualizzazione, Ingegneria
XSOFT-CODESYS-3, Software di visualizzazione, Ingegneria

Tipo

Quadro di comando con PLC e seconda porta Ethernet

Tipo di tensione

Ambient conditions, mechanical

Resistenza agli urti

15 g, 11 ms, Meccanico

Resistenza alle vibrazioni

60 - 150 Hz, ± 2 g
9 - 60 Hz, ± 0,15 mm
5 - 9 Hz, ± 3,5 mm

Climatic environmental conditions

Pressione dell’aria

795 - 1080 hPa (range di funzionamento)

Temperatura ambiente di esercizio - min

0 °C

Temperatura ambiente di esercizio - max

50 °C

Temperatura ambiente di stoccaggio - min

-20 °C

Temperatura ambiente di stoccaggio - max

60 °C

Idoneità climatica

Caldo secco conformemente a IEC 60068-2-2
Caldo umido, costante, a IEC 60068-2-3
Freddo conforme a EN 60068-2-1

Condizioni ambientali

Condensazione: Senza condensa

Temperatura di esercizio - min

0 °C

Temperatura di esercizio - max

50 °C

Umidità relativa

10 - 95% (senza condensa)

Electro magnetic compatibility

Disturbi emessi

secondo IEC/EN 61000-6-4

Immunità

Secondo EN 61000-6-2

Buchi di tensione

5 ms da sottotensione (19,2 V DC)
≤ 10 ms dalla tensione nominale (24 V DC)

Electrical rating

Tensione consentita

19,2 - 30 V DC, efficace (tensione d'esercizio nominale: -20%/+25%)
18-31,2V DC, alimentaz. a batteria (tensione di esercizio nominale -25%/+30%)
35 V DC (per durata < 100 ms)
18,0 - 31,2 V DC, assoluta con ondulazione

Consumo energetico

Massimo 18 W
18 W tip.
15,5 W

Tensione nominale di esercizio

24 V DC (alimentazione - tensione extra bassa di sicurezza)

Tensione di alimentazione a 50 Hz AC - min

0 VAC

Tensione di alimentazione a 50 Hz AC - max

0 VAC

Tensione di alimentazione a DC - min

19.2 VDC

Tensione di alimentazione in DC - max

30 VDC

Communication

Interfacce

RS485 (senza isolamento galvanico, Connettore maschio SUB-D a 9 pin, UNC)
CAN (senza isolamento galvanico, Connettore maschio SUB-D a 9 pin, UNC)
RS232 (senza isolamento galvanico, Connettore maschio SUB-D a 9 pin, UNC)
Connessione Ethernet 10/100 Mbps
Host USB 2.0 (non isolato galvanicamente)

Numero di slot

1 (per scheda SD)

Protocollo

EtherNet/IP
MODBUS
TCP/IP
CAN
EtherCAT

Display

Rapporto di contrasto display

500:1

Illuminazione display

LED
Intensità regolabile tramite software

Dimensioni di visualizzazione

222,72 x 125,28 mm
16:9

Tipo display

Vetro temperato antiriflesso con cornice in plastica
Display a colori, TFT, antiriflesso
TFT

Intensità luminanza

400 cd/m²

Numero di colori del display

16777216

Risoluzione

1024 x 600 px
WSVGA

Dimensione schermo (diagonale)

10.1 in

Tecnologia “touch”

Multitouch capacitivo
Sensore touch del pannello a sfioramento multi-touch
Tecnologia touch capacitiva (PCT)

System

Tempo di autonomia

10 anni, tip. (tempo a tensione zero)

Memoria

DRAM: 512 MByte di RAM
Flash: SLC da 1 GByte
Scheda SD, Tipo: SDSC, SDHC (memoria esterna)
NVRAM: 128 kByte ritenzione

Capacità di memoria

512.000 kByte

Sistema operativo

LINUX

Processore

ARM Cortex-A9 800 MHz

Design verification

Dissipazione apparecchiature, dipendente da corrente Pvid

18 W

Capacità di dissipazione Pdiss

0 W

Dissipazione per polo, dipendente dalla corrente Pvid

0 W

Corrente nominale di esercizio per dissipazione specifica (In)

0 A

Dissipazione statica, non dipendente da corrente Pvs

18 W

10.2.2 Resistenza alla corrosione

I requisiti della norma di prodotto sono soddisfatti.

10.2.3.1 Verifica stabilità termica custodie

Soddisfa i requisiti della norma di prodotto.

10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale

Soddisfa i requisiti della norma di prodotto.

10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna

I requisiti della norma di prodotto sono soddisfatti.

10.2.4 Resistenza alla radiazione ultravioletta (UV)

Si prega di richiedere informazioni

10.2.5 Sollevamento

Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.

10.2.6 Impatto meccanico

Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.

10.2.7 Iscrizioni

Soddisfa i requisiti della norma di prodotto.

10.3 Grado di protezione dei gruppi di componenti

I requisiti della norma di prodotto sono soddisfatti.

10.4 Distanze d’isolamento superficiale

I requisiti della norma di prodotto sono soddisfatti.

10.5 Protezione da folgorazione

Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.

10.6 Incorporamento di componenti e dispositivi di commutazione

Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.

10.7 Collegamenti e circuiti elettrici interni
