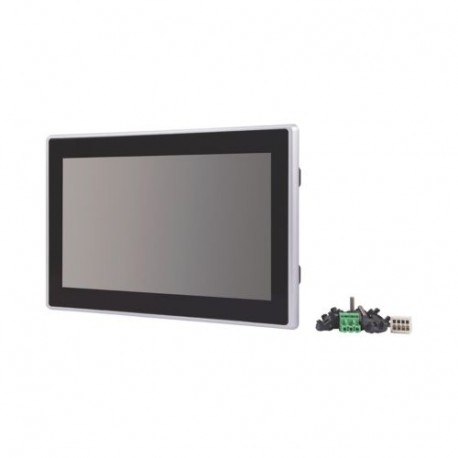

XV-303-10-C00-A00-2C EP-401368 EATON ELECTRIC 10" PCT.2ETH.RS232.RS485.CAN.Linux.PLC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

XV-303-10-C00-A00-2C EP-401368 EATON ELECTRIC 10" PCT.2ETH.RS232.RS485.CAN.Linux.PLC

XV-303-10-C00-A00-2C

EP-401368

EP-401368

EATON-MOELLER

10" PCT.2ETH.RS232.RS485.CAN.Linux.PLC

Eaton Touchpanel XV-303, 24 V DC, 10,1 Zoll, 2 x Ethernet, 1 x RS-232, 1 x RS-485, 1 x CAN, Linux, Kapazitiver Multitouch, PLC

Mehr Infos


HMI-Touch-Terminals

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $3,294.84
Stückpreis: $3,294.84
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton XV-303 Bedienpanel
Katalognummer
EP-401368
Produkt Länge/Tiefe
170 mm
Produkthöhe
39 mm
Produktbreite
130 mm
Produktgewicht
1.165 kg
Zertifikat(e)
UL 61010-2-201
CE
Certified by UL for use in Canada
CUL
UL File No.: E205091
UL
IEC/EN 61000-6-2
IEC/EN 61000-6-4
DNV
DNV TAA00000NC
EAN
7640130100237
Modellcode
XV-303-10-C00-A00-2C

Features & Functions

Gehäusematerial
Kunststoff
Ausstattung:
1 x RS485 (integrierte Schnittstelle)
Rezepturen
1 x USB-Host 2.0 (integrierte Schnittstelle)
SW Schnittstelle
Druckerausgabe
Meldungsanzeige
2 x Ethernet 10/100 Mbps (integrierte Schnittstelle)
1 x RS232 (integrierte Schnittstelle)
Meldesystem (inkl. Puffer und Quittierung)
Farbdisplay
1 x CAN (integrierte Schnittstellen)
Funktionen
Prozesswertdarstellung (Ausgabe) möglich
Prozesswertvorgabe (Eingabe) möglich
Zusätzliche Softwarekomponenten, ladbar

General information

Akkulaufzeit
Pufferung der Echtzeituhr: BR 2330, nicht austauschbar (gelötet)
Schutzart
IP20, Rückseite (nach EN 60529-1)
NEMA 12
NEMA 4X
Schutzart (Vorderseite)
NEMA 12
IP65
Sicherungstyp
Eingebaute Sicherung (nicht zugänglich)
Lebensdauer
50.000 h (Lebensdauer der Hintergrundbeleuchtung)
Ausführung
Kunststoffgehäuse und Glasfront in Kunststoffrahmen
Montageart
Einbau - Neigung von vertikal: ± 45 ° (bei Einsatz natürlicher Konvektion)
Einbau - Abstand: Breite x Höhe x Tiefe ≥ 30 mm (1,18")
bündiger Einbau
Potentialtrennung
Stromversorgung: nein
Verpolungsschutz
Ja
Produktkategorie
XV-300
RoHs-Konformität
Ja
Software
XSOFT-CODESYS-3, SPS-Programmiersoftware, Technik
GALILEO, Visualisierungssoftware, Technik
XSOFT-CODESYS-3, Visualisierungssoftware, Technik
Typ
Bedienfeld mit PLC und 2. Ethernet-Port
Spannungsart
DC

Ambient conditions, mechanical

Schockfestigkeit
15 g, 11 ms, Mechanisch
Schwingfestigkeit
60 - 150 Hz, ± 2 g
9 - 60 Hz, ± 0,15 mm
5 bis 9 Hz, ± 3,5 mm

Climatic environmental conditions

Luftdruck
795 - 1080 hPa (Betrieb)
Umgebungsbetriebstemperatur - min.
0 °C
Umgebungsbetriebstemperatur - max.
50 °C
Umgebungstemperatur Lagerung - min.
-20 °C
Umgebungstemperatur Lagerung - max.
60 °C
Klimafestigkeit
Trockene Hitze nach IEC 60068-2-2
Feuchte Wärme, konstant, nach IEC 60068-2-3
Kalt nach EN 60068-2-1
Umweltbedingungen
Kondensation: Ohne Betauung
Betriebstemperatur - min.
0 °C
Betriebstemperatur - max.
50 °C
Relative Luftfeuchtigkeit
10 - 95 % (ohne Betauung)

Electro magnetic compatibility

Störaussendung
Nach IEC/EN 61000-6-4
Störfestigkeit
Entspricht EN 61000-6-2
Spannungseinbrüche
5 ms ab Unterspannung (19,2 V DC)
≤ 10 ms ab Bemessungsspannung (24 V DC)

Electrical rating

Zulässige Spannung
19,2 V bis 30 V DC, effektiv (Bemessungsbetriebsspannung -20 %/+25 %)
18 V bis 31,2 V DC, batteriebetrieben (Bemessungsbetriebsspannung -25 %/+30 %)
35 V DC (für eine Dauer von < 100 ms)
18,0 V bis 31,2 V DC, absolut mit Restwelligkeit
Leistungsaufnahme
Max. 18 W
18 W typ.
15,5 W
Bemessungsbetriebsspannung
24 V DC (Stromversorgung - Sicherheitskleinspannung)
Versorgungsspannung bei AC, 50 Hz - min.
0 VAC
Versorgungsspannung bei AC, 50 Hz - max.
0 VAC
Versorgungsspannung bei DC - min.
19.2 VDC
Versorgungsspannung bei DC - max.
30 VDC

Communication

Schnittstellen
RS485 (nicht galvanisch getrennt, SUB-D-Stecker 9-polig, UNC)
CAN (nicht galvanisch getrennt, SUB-D-Stecker 9-polig, UNC)
RS232 (nicht galvanisch getrennt, SUB-D-Stecker 9-polig, UNC)
10/100 Mbps Ethernet Verbindung
USB 2.0 Host (nicht galvanisch getrennt)
Anzahl der Steckplätze
1 (für SD-Karte)
Protokoll
EtherNet/IP
MODBUS
TCP/IP
CAN
EtherCAT

Display

Bildschirm-Kontrastverhältnis
500:1
Bildschirmbeleuchtung
LED
Per Software dimmbar
Displaygröße
222,72 x 125,28 mm
16:9
Displayart
Gehärtetes, entspiegeltes Glas im Kunststoff-Rahmen
Farbdisplay, TFT, Anti-Glare
TFT
Intensität der Leuchtdichte
400 cd/m²
Anzahl Farben des Displays
16777216
Auflösung
  • 1024 x 600 px
  • WSVGA
Bildschirmgröße (diagonal)
10.1 in
Touch-Technologie
kapazitiver Multitouch
Berührungssensor für Multi-Touch-Touchpanel
Projizierte kapazitive Berührung (PCT)

System

Pufferzeit
10 Jahre, typ. (in spannungslosem Zustand)
Speicher
DRAM: 512 MByte RAM
Flash: 1 GByte SLC
SD-Card, Typ: SDSC, SDHC (externer Speicher)
NVRAM: 128kByte beibehalten
Speicherkapazität
512.000 kByte
Betriebssystem
Linux
Prozessor
ARM Cortex-A9 800 MHz

Design verification

Geräteverlustleistung, stromabhängig pvid
18 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
18 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Die Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
