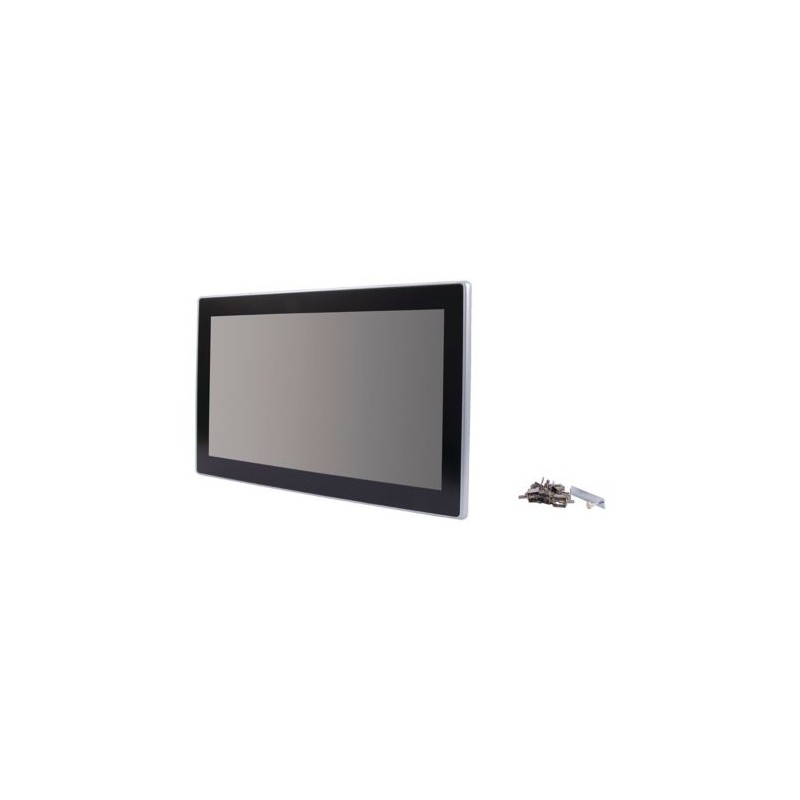

XP-503-15-A10-A00-2B 199527 EATON ELECTRIC XP-503-15-A10-A00-2B
XP-503-15-A10-A00-2B
199527
EATON-MOELLER
XP-503-15-A10-A00-2B
Panello PC
Panel PC, Tecnologia touch: Sensore tattile multitouch, Multitouch capacitivo (PCT), Dimensioni schermo (diagonale): 15,6 pollici, Interfacce: 2 x Ethernet, 2 x USB 3.0, 1 x RS232, 1 x RS485, Sistema operativo: Windows 10, Software: Galileo Open Runtime License, Galileo o 3rd party, Memoria principale: 4000 MB, Grado di protezione (anteriore): IP65, Tipo di display: TFT, vetro temperato con rivestimento antiriflesso, l'operatore può ingrandire e scorrere oggetti e documenti dal sistema di aiuto integrato con due dita. I sensori ad alta precisione impediscono comandi indesiderati o avviamenti della macchina. Ad esempio, le funzioni critiche possono essere attivate solo premendo più campi di controllo contemporaneamente, il che migliora significativamente la sicurezza del sistema rispetto ai pannelli one-touch. I Panel PC XP500 funzionano su Windows IoT. I dispositivi sono disponibili con le seguenti tre dimensioni widescreen: 10.1z, 15.6z e 21.5z. Il suo design sottile, con un frontale in vetro antiriflesso, offre un look moderno. Grazie al concetto di dispositivo frontale e aperto robusto e resistente ai graffi, i Panel PC sono adatti per l'uso in quasi tutti i settori industriali legati all'ingegneria meccanica e impiantistica.
sistemi di controllo industriali (PLC) > pannello per PC
Terminali Touch HMI
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
Product Name
Eaton XP Panel PC
Catalog Number
199527
EAN
7640130099760
Product Length/Depth
404 mm
Product Height
83 mm
Product Width
255 mm
Product Weight
4.95 kg
Certifications
EMC according to 2014/30/EU
DNV GL
CULus
CUL508
Certified by UL for use in Canada
UL 508
CSA File No.: C22.2. No. 142-M1987
UL File No.: E205091
CE
UL Listed
DNV GL
CULus
CUL508
Certified by UL for use in Canada
UL 508
CSA File No.: C22.2. No. 142-M1987
UL File No.: E205091
CE
UL Listed
Model Code
XP-503-15-A10-A00-2B
Features & Functions
Enclosure material
Aluminum (die-cast)
Features
1.65 GHz dual-core CPU
1 x RS232
1 x RS485
Fanless CPU and system cooling, natural convection-based passive cooling
Min. 32 GByte SSD
min. 4 GByte of CFast removable memory
2 x USB host 3.0
1 x DVI-I
Powerful graphic processor
2 x Ethernet interface 10/100/1000 Mbps
4 GByte DDR3-RAM
Customer individual configuration
1 x RS232
1 x RS485
Fanless CPU and system cooling, natural convection-based passive cooling
Min. 32 GByte SSD
min. 4 GByte of CFast removable memory
2 x USB host 3.0
1 x DVI-I
Powerful graphic processor
2 x Ethernet interface 10/100/1000 Mbps
4 GByte DDR3-RAM
Customer individual configuration
Fitted with:
2 x Ethernet 1000/100/10 Mbps (built-in interface)
1 x RS232 (built-in interface)
1 x RS485 (built-in interface)
2 x USB host 3.0 (built-in interface)
1 x DVI-I (built-in interfaces)
Touch screen
1 x RS232 (built-in interface)
1 x RS485 (built-in interface)
2 x USB host 3.0 (built-in interface)
1 x DVI-I (built-in interfaces)
Touch screen
Functions
Mouse-cursor control integrated
General
Current consumption
1.5 A max.
Degree of protection
IP20, rear (according to EN 60529-1)
NEMA 12
NEMA 12
Degree of protection (front side)
IP65
Emitted interference
Class A (according to EN 55022:2010 and EN 61000-6-4:2007)
Interfaces
Ethernet (10/100/1000 Mbps)
2 x USB 3.0 Host
RS485 (not galvanically isolated, 9-pin SUB-D plug, UNC)
RS232 (not galvanically isolated, 9-pin SUB-D plug, UNC)
2 x USB 3.0 Host
RS485 (not galvanically isolated, 9-pin SUB-D plug, UNC)
RS232 (not galvanically isolated, 9-pin SUB-D plug, UNC)
Interference immunity
According to EN 61131-2:2007
According to EN 61000-6-2:2005
According to EN 55024:2010
According to EN 61000-6-2:2005
According to EN 55024:2010
Model
Die-cast aluminum enclosure and glass front in aluminum frame
Mounting method
Flush mounting - Clearance: Width x Height ≥ 50 mm (1.97"), Depth ≥ 20 mm (0.79")
Flush mounting - Inclination from vertical: ⍺ ≤ ± 10 ° (if using natural convection)
Flush mounting - Mounting plate: min. 1.5 mm (0.06"), max. 4 mm
Flush mounting
Front build in possible
Flush mounting - Inclination from vertical: ⍺ ≤ ± 10 ° (if using natural convection)
Flush mounting - Mounting plate: min. 1.5 mm (0.06"), max. 4 mm
Flush mounting
Front build in possible
Number of slots
1 (for CFast memory cards)
Product category
Panel PC
Protocol
EtherNet/IP
MODBUS
Other bus systems
MODBUS
Other bus systems
RoHs conformity
Yes
Software
Galileo Open Runtime License
Galileo or 3rd party
Galileo or 3rd party
Type
Industrial PC
Voltage type
DC
Climatic environmental conditions
Ambient operating temperature - min
0 °C
Ambient operating temperature - max
50 °C
Ambient storage temperature - min
-20 °C
Ambient storage temperature - max
60 °C
Environmental conditions
Condensation: Non-condensing
Operating temperature - min
0 °C
Operating temperature - max
50 °C
Relative humidity
10 - 90 % (non-condensing)
Electrical rating
Rated operational voltage
24 V DC (power-supply - safety extra low voltage)
Supply voltage
18-36 V DC, Power supply, permissible voltage
Supply voltage at AC, 50 Hz - min
0 VAC
Supply voltage at AC, 50 Hz - max
0 VAC
Supply voltage at DC - min
18 VDC
Supply voltage at DC - max
36 VDC
Display
Display contrast ratio
500:1
Display lighting
LED
Display size
344.23 x 193.54 mm
16:9
16:9
Display type
Tempered glass with anti-reflective coating
TFT
TFT
Display viewing angle
85°/85°/80°/80° (left/right/up/down)
Lifespan
50,000 h (Service life of back-lighting)
Luminance intensity
300 cd/m²
Number of colors of the display
16777216
Pixel resolution
WXGA
1366 x 768
1366 x 768
Screen size (diagonal)
15.6 in
Touch technology
Multi-touch touch panel touch sensor
Capacitive multitouch (PCT)
Capacitive multitouch (PCT)
System
Backup time
5 years, typ. (time at zero voltage)
Battery runtime
Back-up of real-time clock: CR 2032 (220 mA/h, 3 V), replaceable
External memory
Min. 4 GB of CFast removable memory
Internal memory
4 GByte of DDR3 RAM, min. 32 GByte SSD
Memory capacity
4,000 MB
Operating system
Windows 10
Processor
X86, DualCore 1.65Ghz
Design verification
Equipment heat dissipation, current-dependent Pvid
36 W
Static heat dissipation, non-current-dependent Pvs
36 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply to enclosures without lifting aids.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply to plastic enclosures.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione AC 50 Hz (EF007532) | 0 V |
| tensione di alimentazione AC 60 Hz (EF007533) | 0 V |
| tensione di alimentazione DC (EF007534) | 18 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| numero di interfacce HW Industrial Ethernet (EF003020) | 2 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 1 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 1 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW USB (EF003025) | 2 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW altre (EF003027) | 1 |
| numero di interfacce HW SCSI (EF003138) | 0 |
| numero di interfacce HW PS2 (EF003139) | 0 |
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per PROFIBUS (EF003052) | No |
| supporta il protocollo per CAN (EF003053) | No |
| supporta il protocollo per INTERBUS (EF003054) | No |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo per EIB (EF003055) | No |
| supporta il protocollo pour Modbus (EF003057) | Sì |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | Sì |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | Sì |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| standard radio GSM (EF008524) | No |
| standard radio UMTS (EF008525) | No |
| link IO master (EF007298) | No |
| tipo di display (EF008244) | TFT |
| diagonale schermo (EF002032) | 15.6 inch |
| numero di pixel orizzontali (EF003099) | 1366 |
| numero di pixel verticali (EF003100) | 768 |
| sistema operativo preinstallato (EF007535) | Windows 10 |
| memoria principale max. (EF003123) | 4000 MB |
| tastiera integrata (EF003141) | No |
| numero di tasti funzione (EF003142) | 0 |
| numero dei tasti con LED (EF009259) | 0 |
| numero dei tasti di sistema (EF009260) | 0 |
| con touch screen (EF003102) | Sì |
| comando del cursore tramite mouse integrato (EF003143) | Sì |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA) (EF011959) | 12 |
| certificato per area pericolosa UL classe I (EF017622) | No |
| certificato per area pericolosa UL classe II (EF017625) | No |
| certificato per area pericolosa UL classe III (EF017627) | No |
| certificato per area pericolosa UL divisione 1 (EF017628) | No |
| certificato per area pericolosa UL divisione 2 (EF017629) | No |
| certificato per area pericolosa UL gruppo A (acetilene) (EF017632) | No |
| certificato per area pericolosa UL gruppo B (idrogeno) (EF017633) | No |
| certificato per area pericolosa UL gruppo C (etilene) (EF017635) | No |
| certificato per area pericolosa UL gruppo D (propano) (EF017636) | No |
| certificato per area pericolosa UL gruppo E (polvere metallica) (EF017637) | No |
| certificato per area pericolosa UL gruppo F (polvere carboniosa) (EF017638) | No |
| certificato per area pericolosa UL gruppo G (polvere non conduttiva) (EF017639) | No |
| temperatura d'esercizio (EF002393) | 0 °C |
| con hard disk (EF002000) | No |
| con lettore ottico (EF012515) | No |
| con unità dischetto (EF003128) | No |
| con altri supporti di memoria (EF003129) | No |
| configurazione personalizzata possibile (EF003132) | Sì |
| numero di slot liberi, AGP (EF003133) | 0 |
| numero di slot liberi, PCI (EF003134) | 0 |
| numero di slot liberi, ISA (EF003135) | 0 |
| numero di slot liberi, PC-Card (PCMCIA) (EF003136) | 0 |
| montaggio su guida portante possibile (EF003972) | No |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | Sì |
| montaggio su rack possibile (EF007018) | No |
| tipo di fissaggio, base da tavolo (EF007019) | No |
| tipo di fissaggio, montaggio su mensola (EF007017) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| larghezza del fronte (EF003651) | 404 mm |
| altezza del fronte (EF003652) | 255 mm |
| profondità di montaggio (EF000218) | 75.5 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XP-503-15-A10-A00-2B 199527 IT_174474.pdf | 2 Mbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
