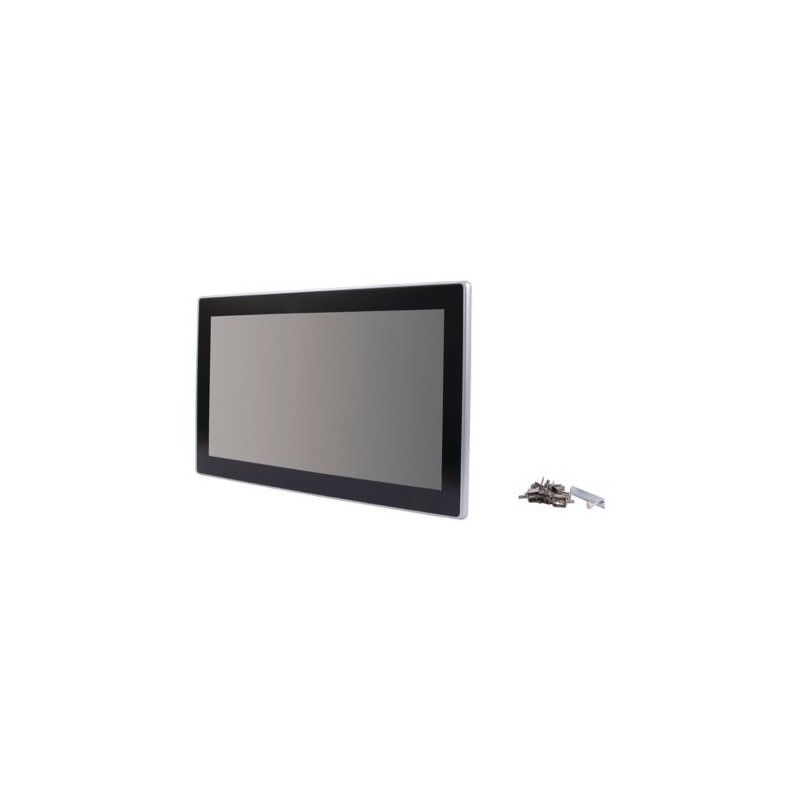

XP-503-15-A10-A00-2B 199527 EATON ELECTRIC XP-503-15-A10-A00-2B
XP-503-15-A10-A00-2B
199527
EATON-MOELLER
XP-503-15-A10-A00-2B
PC industriel
Panel PC, Technologie tactile : Capteur tactile multi-touch, Multitouch capacitif (PCT), Taille de l’écran (diagonale) : 15,6 pouces, Interfaces : 2 x Ethernet, 2 x USB 3.0, 1 x RS232, 1 x RS485, Système d’exploitation : Windows 10, Logiciel : Galileo Open Runtime License, Galileo ou 3rd party, Mémoire principale : 4000 MB, Degré de protection (face avant) : IP65, Type d’affichage : TFT, verre trempé avec revêtement antireflet, l’opérateur peut zoomer et faire défiler les éléments et les documents du système d’aide intégré à l’aide de deux doigts. Les capteurs de haute précision empêchent les commandes involontaires ou les démarrages de la machine. Par exemple, les fonctions critiques ne peuvent être activées qu’en appuyant sur plusieurs champs de commande en même temps, ce qui améliore considérablement la sécurité du système par rapport aux écrans tactiles uniques. Les Panel PC XP500 fonctionnent sous Windows IoT. Les appareils sont disponibles avec les trois tailles d’écran large suivantes : 10.1z, 15.6z et 21.5z. Leur design mince, doté d’une façade en verre non réfléchissant, offre un look moderne. Grâce à leur façade robuste et résistante aux rayures et à leur concept d’appareil ouvert, les Panel PC peuvent être utilisés dans presque tous les secteurs de l’industrie impliqués dans la construction de machines et d’installations.
Commande industrielle API > PC de pupitre
Terminaux tactiles IHM
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Les plus vendus
▲En savoir plus
▲Spécifications générales
Product Name
Eaton XP Panel PC
Catalog Number
199527
Model Code
XP-503-15-A10-A00-2B
EAN
7640130099760
Product Length/Depth
404 mm
Product Height
83 mm
Product Width
255 mm
Product Weight
4.95 kg
Certifications
EMC according to 2014/30/EU
DNV GL
CULus
CUL508
Certified by UL for use in Canada
UL 508
CSA File No.: C22.2. No. 142-M1987
UL File No.: E205091
CE
UL Listed
DNV GL
CULus
CUL508
Certified by UL for use in Canada
UL 508
CSA File No.: C22.2. No. 142-M1987
UL File No.: E205091
CE
UL Listed
Features & Functions
Enclosure material
Aluminum (die-cast)
Features
1.65 GHz dual-core CPU
1 x RS232
1 x RS485
Fanless CPU and system cooling, natural convection-based passive cooling
Min. 32 GByte SSD
min. 4 GByte of CFast removable memory
2 x USB host 3.0
1 x DVI-I
Powerful graphic processor
2 x Ethernet interface 10/100/1000 Mbps
4 GByte DDR3-RAM
Customer individual configuration
1 x RS232
1 x RS485
Fanless CPU and system cooling, natural convection-based passive cooling
Min. 32 GByte SSD
min. 4 GByte of CFast removable memory
2 x USB host 3.0
1 x DVI-I
Powerful graphic processor
2 x Ethernet interface 10/100/1000 Mbps
4 GByte DDR3-RAM
Customer individual configuration
Fitted with:
2 x Ethernet 1000/100/10 Mbps (built-in interface)
1 x RS232 (built-in interface)
1 x RS485 (built-in interface)
2 x USB host 3.0 (built-in interface)
1 x DVI-I (built-in interfaces)
Touch screen
1 x RS232 (built-in interface)
1 x RS485 (built-in interface)
2 x USB host 3.0 (built-in interface)
1 x DVI-I (built-in interfaces)
Touch screen
Functions
Mouse-cursor control integrated
General
Current consumption
1.5 A max.
Degree of protection
IP20, rear (according to EN 60529-1)
NEMA 12
NEMA 12
Degree of protection (front side)
IP65
Emitted interference
Class A (according to EN 55022:2010 and EN 61000-6-4:2007)
Interfaces
Ethernet (10/100/1000 Mbps)
2 x USB 3.0 Host
RS485 (not galvanically isolated, 9-pin SUB-D plug, UNC)
RS232 (not galvanically isolated, 9-pin SUB-D plug, UNC)
2 x USB 3.0 Host
RS485 (not galvanically isolated, 9-pin SUB-D plug, UNC)
RS232 (not galvanically isolated, 9-pin SUB-D plug, UNC)
Interference immunity
According to EN 61131-2:2007
According to EN 61000-6-2:2005
According to EN 55024:2010
According to EN 61000-6-2:2005
According to EN 55024:2010
Model
Die-cast aluminum enclosure and glass front in aluminum frame
Mounting method
Flush mounting - Clearance: Width x Height ≥ 50 mm (1.97"), Depth ≥ 20 mm (0.79")
Flush mounting - Inclination from vertical: ⍺ ≤ ± 10 ° (if using natural convection)
Flush mounting - Mounting plate: min. 1.5 mm (0.06"), max. 4 mm
Flush mounting
Front build in possible
Flush mounting - Inclination from vertical: ⍺ ≤ ± 10 ° (if using natural convection)
Flush mounting - Mounting plate: min. 1.5 mm (0.06"), max. 4 mm
Flush mounting
Front build in possible
Number of slots
1 (for CFast memory cards)
Product category
Panel PC
Protocol
EtherNet/IP
MODBUS
Other bus systems
MODBUS
Other bus systems
RoHs conformity
Yes
Software
Galileo Open Runtime License
Galileo or 3rd party
Galileo or 3rd party
Type
Industrial PC
Voltage type
DC
Climatic environmental conditions
Ambient operating temperature - min
0 °C
Ambient operating temperature - max
50 °C
Ambient storage temperature - min
-20 °C
Ambient storage temperature - max
60 °C
Environmental conditions
Condensation: Non-condensing
Operating temperature - min
0 °C
Operating temperature - max
50 °C
Relative humidity
10 - 90 % (non-condensing)
Electrical rating
Rated operational voltage
24 V DC (power-supply - safety extra low voltage)
Supply voltage
18-36 V DC, Power supply, permissible voltage
Supply voltage at AC, 50 Hz - min
0 VAC
Supply voltage at AC, 50 Hz - max
0 VAC
Supply voltage at DC - min
18 VDC
Supply voltage at DC - max
36 VDC
Display
Display contrast ratio
500:1
Display lighting
LED
Display size
344.23 x 193.54 mm
16:9
16:9
Display type
Tempered glass with anti-reflective coating
TFT
TFT
Display viewing angle
85°/85°/80°/80° (left/right/up/down)
Lifespan
50,000 h (Service life of back-lighting)
Luminance intensity
300 cd/m²
Number of colors of the display
16777216
Pixel resolution
WXGA
1366 x 768
1366 x 768
Screen size (diagonal)
15.6 in
Touch technology
Multi-touch touch panel touch sensor
Capacitive multitouch (PCT)
Capacitive multitouch (PCT)
System
Backup time
5 years, typ. (time at zero voltage)
Battery runtime
Back-up of real-time clock: CR 2032 (220 mA/h, 3 V), replaceable
External memory
Min. 4 GB of CFast removable memory
Internal memory
4 GByte of DDR3 RAM, min. 32 GByte SSD
Memory capacity
4,000 MB
Operating system
Windows 10
Processor
X86, DualCore 1.65Ghz
Design verification
Equipment heat dissipation, current-dependent Pvid
36 W
Static heat dissipation, non-current-dependent Pvs
36 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply to enclosures without lifting aids.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply to plastic enclosures.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CA 50 Hz (EF007532) | 0 V |
| Tension d'alimentation CA 60 Hz (EF007533) | 0 V |
| Tension d'alimentation CC (EF007534) | 18 V |
| Type de tension d'alimentation (EF002991) | CC |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 2 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 1 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 1 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 2 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 1 |
| Nombre d'autres interfaces matérielles SCSI (EF003138) | 0 |
| Nombre d'autres interfaces matérielles PS2 (EF003139) | 0 |
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour PROFIBUS (EF003052) | Non |
| Protocole pris en charge pour CAN (EF003053) | Non |
| Protocole pris en charge pour INTERBUS (EF003054) | Non |
| Protocole pris en charge pour ASI (EF003051) | Non |
| Protocole pris en charge pour KNX (EF003055) | Non |
| Protocole pris en charge pour Modbus (EF003057) | Oui |
| Protocole pris en charge pour Data-Highway (EF003058) | Non |
| Protocole pris en charge pour DeviceNet (EF003059) | Non |
| Protocole pris en charge pour SUCONET (EF003060) | Non |
| Protocole pris en charge pour LON (EF003017) | Non |
| Protocole pris en charge pour PROFINET IO (EF007525) | Non |
| Protocole pris en charge pour PROFINET CBA (EF007524) | Non |
| Protocole pris en charge pour SERCOS (EF006657) | Non |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Oui |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | Non |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | Non |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | Non |
| Protocole pris en charge pour PROFIsafe (EF007526) | Non |
| Protocole pris en charge pour SafetyBUS p (EF007527) | Non |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | Oui |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Standard radio GSM (EF008524) | Non |
| Standard radio UMTS (EF008525) | Non |
| Maître IO-Link (EF007298) | Non |
| Finition de l'écran (EF008244) | TFT |
| Diagonale de l'écran (EF002032) | 15.6 inch |
| Nombre de pixels, horizontal (EF003099) | 1366 |
| Nombre de pixels, vertical (EF003100) | 768 |
| Système d'exploitation préinstallé (EF007535) | Windows 10 |
| Mémoire principale max. (EF003123) | 4000 MB |
| Clavier intégré (EF003141) | Non |
| Nombre de touches de fonction (EF003142) | 0 |
| Nombre de touches à LED (EF009259) | 0 |
| Nombre de touches système (EF009260) | 0 |
| Avec écran tactile (EF003102) | Oui |
| Commande de curseur de souris intégrée (EF003143) | Oui |
| Classe de protection (IP), face avant (EF003118) | IP65 |
| Classe de protection (NEMA) (EF011959) | 12 |
| certifié pour zone à risque UL classe I (EF017622) | Non |
| certifié pour zone à risque UL classe II (EF017625) | Non |
| certifié pour zone à risque UL classe III (EF017627) | Non |
| certifié pour zone à risque UL division 1 (EF017628) | Non |
| certifié pour zone à risque UL division 2 (EF017629) | Non |
| certifié pour zone à risque UL groupe A (acétylène) (EF017632) | Non |
| certifié pour zone à risque UL groupe B (hydrogène) (EF017633) | Non |
| certifié pour zone à risque UL groupe C (éthylène) (EF017635) | Non |
| certifié pour zone à risque UL groupe D (propane) (EF017636) | Non |
| certifié pour zone à risque UL groupe E (poussière de métal) (EF017637) | Non |
| certifié pour zone à risque UL groupe F (poussière carbonée) (EF017638) | Non |
| certifié pour zone à risque UL groupe G (poussière non conductrice) (EF017639) | Non |
| Température de fonctionnement (EF002393) | 0 °C |
| Avec disque dur (EF002000) | Non |
| Avec disque optique (EF012515) | Non |
| Avec lecteur de disquettes (EF003128) | Non |
| Avec autres supports de stockage (EF003129) | Non |
| Configuration individuelle client possible (EF003132) | Oui |
| Nombre d'emplacements libres AGP (EF003133) | 0 |
| Nombre d'emplacements libres PCI (EF003134) | 0 |
| Nombre d'emplacements libres ISA (EF003135) | 0 |
| Nombre d'emplacements libres ISA, carte PC (PCMCIA) (EF003136) | 0 |
| Montage possible sur barres profilées (EF003972) | Non |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Oui |
| Montage sur rack possible (EF007018) | Non |
| Type de fixation, pied de table (EF007019) | Non |
| Type de fixation, montage sur potence (EF007017) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| Largeur de l'avant (EF003651) | 404 mm |
| Hauteur de l'avant (EF003652) | 255 mm |
| Profondeur d'encastrement (EF000218) | 75.5 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XP-503-15-A10-A00-2B 199527 IT_174474.pdf | 2 Mbytes |
|
Commentaires: (0) ▲
Aucun commentaire sur le produit encore.
Écrire commentaire
Sous forme de peau
| Score: |
|
| Nom: | |
| Email: | |
| Titre: | |
| Commentaire: | |
| Recommandez-vous acheter ce produit? | |
|
|
|
| Écrire commentaire | |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
