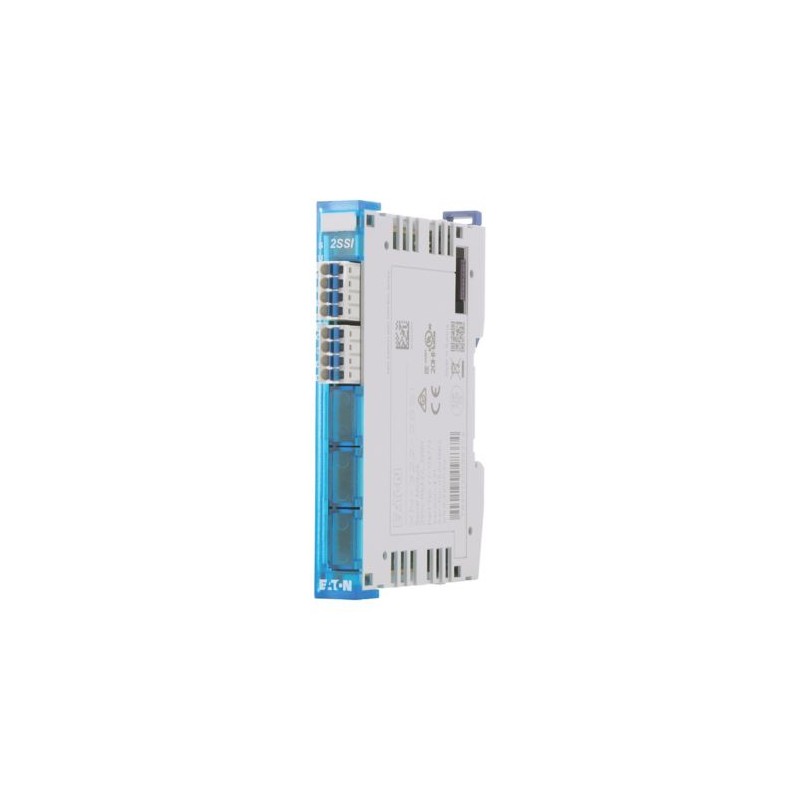

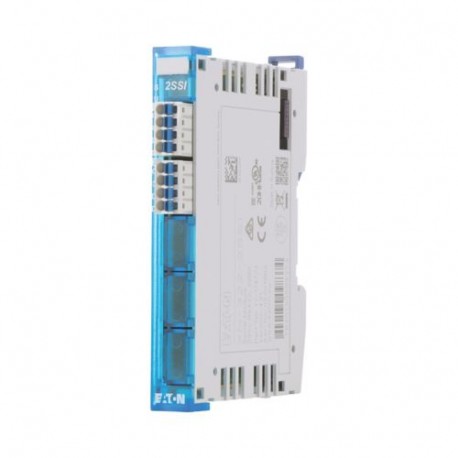

XN-322-2SSI 178773 Y7-178773 EATON ELECTRIC Modulo interfaccia seriale, dati di 2 x trasduttori SSI via RS42..
XN-322-2SSI
178773
Y7-178773
EATON-MOELLER
Modulo interfaccia seriale, dati di 2 x trasduttori SSI via RS422, 32Bit / 125kHz, 250kHz, 500kHz, 1MHz
Interfaccia di comunicazione RS232 del modulo XN300 per 2 encoder SSI a 32 bit
Eaton XN-322 Serial interface module, data from two SSI encoders via RS422, 32 bits / 125 kHz, 250kHz, 500kHz, 1MHz
Modulo di interfaccia per l'interpretazione dei dati da due encoder assoluti tramite interfaccia RS422, appositamente progettato per encoder SSI (ad es. encoder lineari assoluti). Sono supportati i codificatori di codice binario naturale e grigio (il codice grigio viene convertito internamente in binario naturale). 32 bit / 125 kHz, 250 kHz, 500 kHz, 1 MHz
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo di comunicazione
Moduli I / O remoti XN300
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Modulo di interfaccia Eaton XN-322
Sigla catalogo
178773
EAN
7640130098374
Lunghezza/profondità del prodotto
104.2 mm
Altezza prodotto
16.8 mm
Larghezza prodotto
80.3 mm
Peso prodotto
0.046 kg
Certificazione/i
UL File No.: E135462
IEC/EN 61131-2
IEC/EN 61000-6-2
IEC/EN 61000-6-4
CULus
CE
IEC/EN 61131-2
IEC/EN 61000-6-2
IEC/EN 61000-6-4
CULus
CE
Codice modello
XN-322-2SSI
Features & Functions
Caratteristiche
collegamento bus di campo tramite accoppiatore separato possibile
Funzioni
Codifica binaria/grigia (encoder assoluto)
General
Canali
2, Transmission channel CL, D, Digital inputs, Absolute encoder
Corrente assorbita
27 mA (tip.), per +24 V, Alimentazione - ingresso
Grado di protezione
IP20
Metodo di montaggio
montaggio su guida portante possibile
Categoria di sovratensione
III
Grado di inquinamento
3
Risoluzione
32 Bit
Tipo
Utilizzato con
XN-312-…
XN300
XN300
Tipo di tensione
DC
Ambient conditions, mechanical
Altezza di caduta (IEC/EN 60068-2-32) - max
1 m
Metodo di montaggio
montaggio su guida portante possibile
Resistenza agli urti
15 g, meccanico, Semionda da 11 ms, 18 impatti
Resistenza alle vibrazioni
5 - 8,4 / 8,4 -150 Hz, 3,5 mm / 1 g
Climatic environmental conditions
Pressione dell’aria
795 - 1080 hPa (funzionamento)
Temperatura ambiente di esercizio - min
0 °C
Temperatura ambiente di esercizio - max
60 °C
Temperatura ambiente di stoccaggio - min
-20 °C
Temperatura ambiente di stoccaggio - max
85 °C
Idoneità climatica
Caldo umido, costante, a IEC 60068-2-3
Calore secco conforme a IEC 60068-2-2
Calore secco conforme a IEC 60068-2-2
Condizioni ambientali
Condensazione: evitare con le misure appropriate
Umidità relativa
0 - 95% (senza condensa)
Electro magnetic compatibility
Scarica in aria
8 kV
Impulso burst
2 kV, Cavo di alimentazione
1 kV, Cavo di segnale
1 kV, Cavo di segnale
Scarica dei contatti
4kV
Campi elettromagnetici
1 V/m a 2 - 2,7 GHz (in conformità a IEC EN 61000-4-3)
10 V/m a 0,08 - 1,0 GHz (in conformità a IEC EN 61000-4-3)
3 V/m a 1,4 - 2 GHz (in conformità a IEC EN 61000-4-3)
10 V/m a 0,08 - 1,0 GHz (in conformità a IEC EN 61000-4-3)
3 V/m a 1,4 - 2 GHz (in conformità a IEC EN 61000-4-3)
Disturbi emessi
47 dB (a 230 - 1000 MHz, Classe A, interferenza, di alta frequenza)
40 dB (da 30 a 230 MHz), Classe A, interferenza, di alta frequenza)
40 dB (da 30 a 230 MHz), Classe A, interferenza, di alta frequenza)
Interferenza radiofrequenza
10 V
Valore nominale sovratensione
1 kV, Cavo di segnale, sbilanciato, EMC
0,5/0,5 kV, Cavo di alimentazione, bilanciato/sbilanciato), EMC
0,5/0,5 kV, Cavo di alimentazione, bilanciato/sbilanciato), EMC
Buchi di tensione
Cali di tensione: 10 ms/fluttuazioni di tensione: Sì
Terminal capacities
Capacità morsetti
0,2 - 1,5 mm², cavo flessibile senza puntalino, H07V-K
0,2 - 1,5 mm², cavo rigido, H07V-U
24 - 16 AWG
0,25 - 1,5 mm², con puntalini senza collare in plastica conforme a DIN 46228-1 (puntalini crimpati a tenuta di gas)
0,25 - 0,75 mm², con puntalini con collare in plastica a norma DIN 46228-1 (puntalini crimpati a tenuta di gas)
0,2 - 1,5 mm², cavo rigido, H07V-U
24 - 16 AWG
0,25 - 1,5 mm², con puntalini senza collare in plastica conforme a DIN 46228-1 (puntalini crimpati a tenuta di gas)
0,25 - 0,75 mm², con puntalini con collare in plastica a norma DIN 46228-1 (puntalini crimpati a tenuta di gas)
Pin calibro
A1 (conforme a IEC/EN 60947-1)
Lunghezza di spelatura (conduttore principale)
10 mm
Gruppo materiale di isolamento
I
Electrical rating
Tensione nominale di esercizio
160 V (terminazioni)
Tensione di alimentazione a 50 Hz AC - min
0 V
Tensione di alimentazione a 50 Hz AC - max
0 V
Tensione di alimentazione a DC - min
18 V
Tensione di alimentazione in DC - max
30 V
Communication
Terminazione bus
interno, Ingressi digitali, generatore di valore assoluto
Velocità di trasmissione dati
impostabile, Ingressi digitali
Protocollo
altri sistemi bus
Input/Output
Corrente di carico
Non specificato dal produttore del connettore
Safety
Categoria di sicurezza rischio esplosioni per polveri
Nessuna
Categoria di sicurezza da esplosione per gas
Nessuno
Separazione galvanica
Ingressi digitali, Encoder assoluto: no
Design verification
Dissipazione apparecchiature, dipendente da corrente Pvid
1 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
1.06 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
I requisiti della norma di prodotto sono soddisfatti.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione AC 50 Hz (EF007532) | 0 V |
| tensione di alimentazione AC 60 Hz (EF007533) | 0 V |
| tensione di alimentazione DC (EF007534) | 18 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| numero di interfacce HW seriali RS422 (EF003022) | 2 |
| numero di interfacce HW altre (EF003027) | 1 |
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per TCP/IP (EF003050) | No |
| supporta il protocollo per PROFIBUS (EF003052) | No |
| supporta il protocollo per CAN (EF003053) | No |
| supporta il protocollo per INTERBUS (EF003054) | No |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo per EIB (EF003055) | No |
| supporta il protocollo pour Modbus (EF003057) | No |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | Sì |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| standard radio eGPRS (EDGE) (EF009703) | No |
| standard radio GSM (EF008524) | No |
| standard radio LTE (EF009709) | No |
| standard radio UMTS (EF008525) | No |
| link IO master (EF007298) | No |
| componenti del sistema (EF004118) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| con separazione del potenziale (EF003272) | No |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | Sì |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| certificato per area pericolosa UL classe I (EF017622) | No |
| certificato per area pericolosa UL classe II (EF017625) | No |
| certificato per area pericolosa UL classe III (EF017627) | No |
| certificato per area pericolosa UL divisione 1 (EF017628) | No |
| certificato per area pericolosa UL divisione 2 (EF017629) | No |
| certificato per area pericolosa UL gruppo A (acetilene) (EF017632) | No |
| certificato per area pericolosa UL gruppo B (idrogeno) (EF017633) | No |
| certificato per area pericolosa UL gruppo C (etilene) (EF017635) | No |
| certificato per area pericolosa UL gruppo D (propano) (EF017636) | No |
| certificato per area pericolosa UL gruppo E (polvere metallica) (EF017637) | No |
| certificato per area pericolosa UL gruppo F (polvere carboniosa) (EF017638) | No |
| certificato per area pericolosa UL gruppo G (polvere non conduttiva) (EF017639) | No |
| larghezza (EF000008) | 80.3 mm |
| altezza (EF000040) | 16.8 mm |
| profondità (EF000049) | 104.2 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XN-322-2SSI Y7-178773 178773 ES_178779.pdf | 3 Mbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
