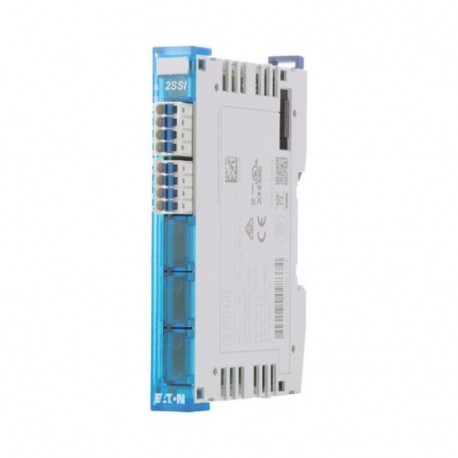

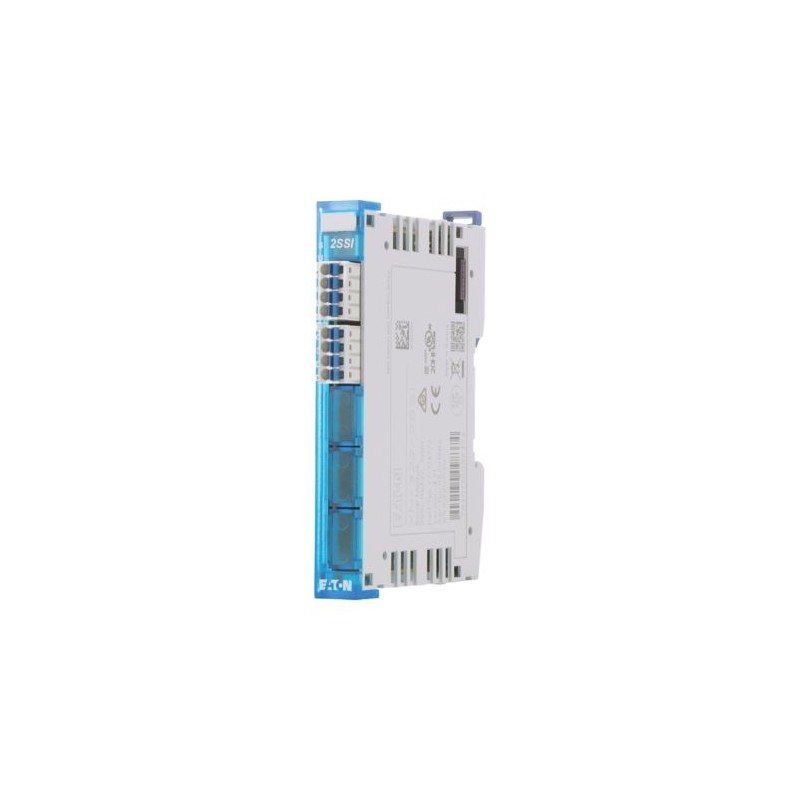

XN-322-2SSI 178773 Y7-178773 EATON ELECTRIC Serielles Schnittstellen-Modul, Daten von 2 x SSI Gebern über RS..
XN-322-2SSI
178773
Y7-178773
EATON-MOELLER
Serielles Schnittstellen-Modul, Daten von 2 x SSI Gebern über RS422, 32Bit / 125kHz, 250kHz, 500kHz, 1MHz
XN-322-2SSI
Eaton XN-322 Serial interface module, data from two SSI encoders via RS422, 32 bits / 125 kHz, 250kHz, 500kHz, 1MHz
Schnittstellenmodul zur Interpretation der Daten von zwei Absolutwertgebern über die RS422-Schnittstelle, speziell für SSI-Drehgeber (z.B. absolute Längenmessgeräte). Natural-Binär- und Gray-Code-Encoder (Gray-Code wird intern in Natural Binary konvertiert) werden unterstützt. 32 Bit / 125 kHz, 250kHz, 500kHz, 1MHz
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Kommunikations-Modul
Remote-E / A-Module XN300
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktname
Eaton XN-322 Schnittstellenmodul
Katalognummer
178773
Produkt Länge/Tiefe
104.2 mm
Produkthöhe
16.8 mm
Produktbreite
80.3 mm
Produktgewicht
0.046 kg
Zertifikat(e)
UL File No.: E135462
IEC/EN 61131-2
IEC/EN 61000-6-2
IEC/EN 61000-6-4
CULus
CE
IEC/EN 61131-2
IEC/EN 61000-6-2
IEC/EN 61000-6-4
CULus
CE
EAN
7640130098374
Modellcode
XN-322-2SSI
Merkmale und Funktionen
Merkmale
Feldbusanschluss über separaten Buskoppler möglich
Funktionen
Binär/Gray-Codierung (Absolutwertgeber)
Allgemein
Kanäle
2, Übertragungskanal CL, T, Digitaleingänge, Absolutwertgeber
Stromverbrauch
27 mA (typ.), für +24 V, Stromversorgung - Eingang
Schutzart
IP20
Montageart
Tragschienenmontage möglich
Überspannungskategorie
III
Verschmutzungsgrad
3
Auflösung
32 Bit
Typ
Benutzt mit
XN-312-…
XN300
XN300
Spannungsart
DC
Umgebungsbedingungen, Mechanik
Fallhöhe (IEC/EN 60068-2-32) - max
1 m
Einbaulage
Waagerecht
Schockfestigkeit
15 g, Mechanisch, Halbsinusstoß 11 ms, 18 Impacts
Schwingfestigkeit
5 - 8,4 / 8,4 -150 Hz, 3,5 mm / 1 g
Klimatische Umweltbedingungen
Luftdruck
795 - 1080 hPa (Betrieb)
Umgebungsbetriebstemperatur – min
0 °C
Umgebungsbetriebstemperatur – max
60 °C
Umgebungstemperatur Lagerung - min
-20 °C
Umgebungstemperatur Lagerung - max
85 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-3
Trockene Hitze nach IEC 60068-2-2
Trockene Hitze nach IEC 60068-2-2
Umweltbedingungen
Kondensation: durch geeignete Maßnahmen verhindern
Relative Luftfeuchtigkeit
0 - 95 % (ohne Betauung)
Elektromagnetische Verträglichkeit
Luftentladung
8 kV
Berstimpuls
2 kV, Versorgungskabel
1 kV, Signalleitung
1 kV, Signalleitung
Kontaktentladung
4 kV
Elektromagnetische Felder
1 V/m bei 2 - 2,7 GHz (gemäß IEC EN 61000-4-3)
10 V/m bei 0,08 – 1,0 GHz (gemäß IEC EN 61000-4-3)
3 V/m bei 1,4 - 2 GHz (gemäß IEC EN 61000-4-3)
10 V/m bei 0,08 – 1,0 GHz (gemäß IEC EN 61000-4-3)
3 V/m bei 1,4 - 2 GHz (gemäß IEC EN 61000-4-3)
Störaussendung
47 dB (bei 230 - 1000 MHz, Klasse A, emittiert, hochfrequent)
40 dB (bei 30 - 230 MHz, Klasse A, emittiert, hochfrequent)
40 dB (bei 30 - 230 MHz, Klasse A, emittiert, hochfrequent)
Einströmung
10 V
Stromstoßbemessung
1 kV, Signalleitung, unsymmetrisch, EMV
0,5/0,5 kV, Versorgungskabel, symmetrisch/unsymmetrisch), EMV
0,5/0,5 kV, Versorgungskabel, symmetrisch/unsymmetrisch), EMV
Spann.einbr
Spannungseinbrüche: 10 ms/Spannungsvariationen: Ja
Anschlussquerschnitte
Anschlusskapazität
0,2 - 1,5 mm², feindrähtig ohne Aderendhülse, H07V-K
0,2 - 1,5 mm², eindrähtig, H07V-U
24 - 16 AWG
0,25 - 1,5 mm², mit Aderendhülsen ohne Kunststoffkragen gemäß DIN 46228-1 (Aderendhülsen gasdicht verpresst)
0,25 - 0,75 mm², mit Aderendhülsen mit Kunststoffkragen gemäß DIN 46228-1 (Aderendhülsen gasdicht verpresst)
0,2 - 1,5 mm², eindrähtig, H07V-U
24 - 16 AWG
0,25 - 1,5 mm², mit Aderendhülsen ohne Kunststoffkragen gemäß DIN 46228-1 (Aderendhülsen gasdicht verpresst)
0,25 - 0,75 mm², mit Aderendhülsen mit Kunststoffkragen gemäß DIN 46228-1 (Aderendhülsen gasdicht verpresst)
Lehrdorn
A1 (nach IEC/EN 60947-1)
Abisolierlänge (Hauptleiter)
10 mm
Isolierstoffgruppe
I
Bemessungswerte
Bemessungsbetriebsspannung
160 V (Anschlüsse)
Versorgungsspannung bei AC, 50 Hz - min
0 V
Versorgungsspannung bei AC, 50 Hz - max
0 V
Versorgungsspannung bei DC - min
18 V
Versorgungsspannung bei DC - max
30 V
Kommunikation
Busabschluss
intern, Digitaleingänge, Absolutwertgeber
Anschlussart
RS422, Digitaleingänge, Absolutwertgeber
Push-in-Federkraftklemme (Steckverbindung), Anschlusstechnik in Richtung OBEN
Push-in-Federkraftklemme (Steckverbindung), Anschlusstechnik in Richtung OBEN
Datenübtrag.rate
Parametrierbar, Digitaleingänge
Protokoll
Andere Bussysteme
Eingang Ausgang
Laststrom
Nicht vom Steckerhersteller angegeben
Arbeitssicherheit
Explosionsschutz-Kategorie für Staub
Keine
Explosionsschutz-Kategorie für Gas
Keine
Potentialtrennung
Digitaleingänge, Absolutwertgeber: nein
Bauartnachweis
Geräteverlustleistung, stromabhängig pvid
1 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
1.06 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
| Merkmal | Wert |
|---|---|
| Versorgungsspannung AC 50 Hz (EF007532) | 0 V |
| Versorgungsspannung AC 60 Hz (EF007533) | 0 V |
| Versorgungsspannung DC (EF007534) | 18 V |
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 2 |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 1 |
| Unterstützt Protokoll für EtherCAT (EF017564) | Nein |
| Unterstützt Protokoll für TCP/IP (EF003050) | Nein |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Nein |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Ja |
| Funkstandard Bluetooth (EF007178) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| Funkstandard eGPRS (EF009703) | Nein |
| Funkstandard GSM (EF008524) | Nein |
| Funkstandard LTE (EF009709) | Nein |
| Funkstandard UMTS (EF008525) | Nein |
| IO-Link Master (EF007298) | Nein |
| Systemkomponente (EF004118) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
| Mit Potentialtrennung (EF003272) | Nein |
| Feldbusanschluss über seperaten Buskoppler möglich (EF004002) | Ja |
| Tragschienenmontage möglich (EF003972) | Ja |
| Wand-/Direktmontage möglich (EF007020) | Nein |
| Fronteinbau möglich (EF007016) | Nein |
| Rack-Montage möglich (EF007018) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| SIL nach IEC 61508 (EF009889) | ohne |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I (EF017622) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II (EF017625) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III (EF017627) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 (EF017628) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 (EF017629) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) (EF017632) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) (EF017633) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) (EF017635) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) (EF017636) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) (EF017637) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) (EF017638) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) (EF017639) | Nein |
| Breite (EF000008) | 80.3 mm |
| Höhe (EF000040) | 16.8 mm |
| Tiefe (EF000049) | 104.2 mm |
