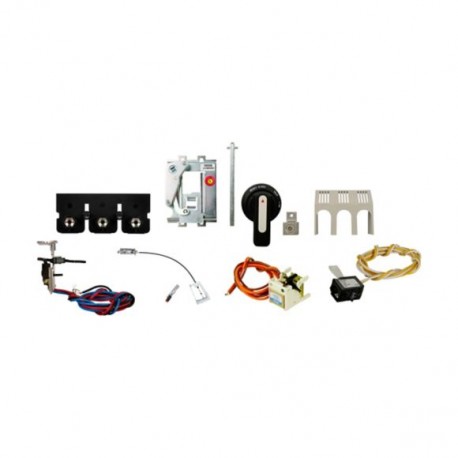

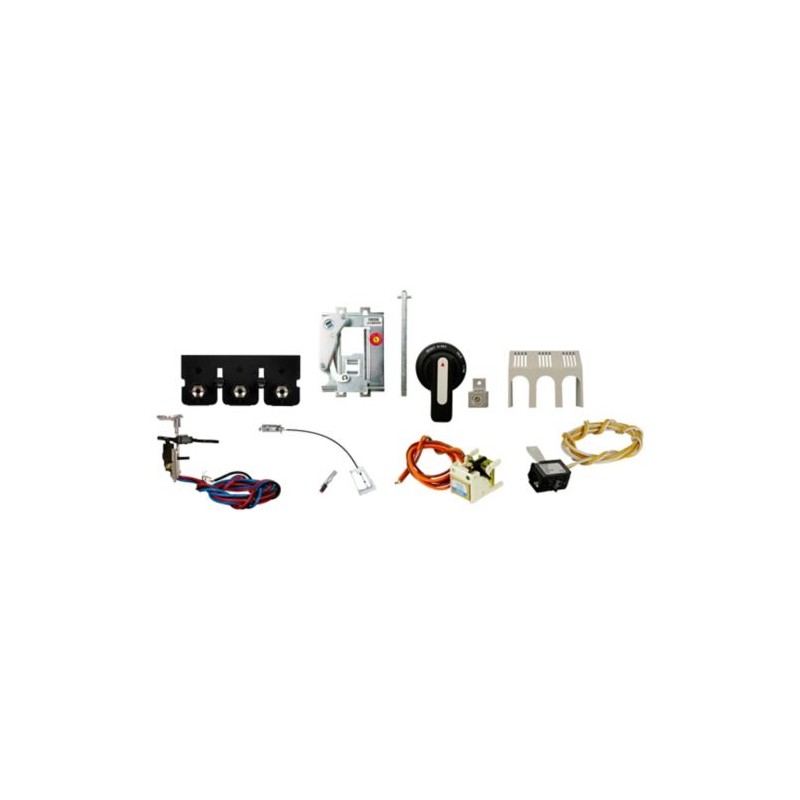

+NZM4-4-XAVE 266718 Y7-266718 EATON ELECTRIC Kit per interruttore estraibile, 4p, 1600A. Vendibile solo asse.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

+NZM4-4-XAVE 266718 Y7-266718 EATON ELECTRIC Kit per interruttore estraibile, 4p, 1600A. Vendibile solo asse..

+NZM4-4-XAVE

266718

Y7-266718

EATON-MOELLER

Kit per interruttore estraibile, 4p, 1600A. Vendibile solo assemblato.

Collegamento carrello rimovibile, 4P, 1600A

Kit per interruttore estraibile, 4p, 1600A

Accessori opzionali per la serie di interruttori automatici NZM offre un'ampia gamma di opzioni di applicazione per l'uso in tutto il mondo. L'installazione è sempre flessibile e semplice grazie ai gruppi di funzioni modulari. Note: Per interruttori automatici NZM e sezionatori N non approvati UL/CSA. Può essere utilizzato per: NZM4, N4, NZM4-4, N4-4

Maggiori dettagli


Apparecchi elettrici a bassa tensione > supporto per interruttore di potenza

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo è ristretto. Per favore chiedete noi un preventivo per controllare se ci sono unità disponibili o offrono un prodotto alternativo.

Vai al prodotto alternativo: NZM3/4-XV6 260193

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Kit per interruttore estraibile, 4p, 1600A
L'accessorio opzionale per gli interruttori automatici di potenza della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Note: per interruttori automatici di potenza NZM e sezionatori di potenza N. Non approvato UL/CSA. Utilizzabile per: NZM4, N4, NZM4-4, N4-4

Programma di fornitura

Assortimento
Accessori
accessori
Inserto di estensione per unità base
Norma/Approvazione
IEC
Tecnica di installazione
Tecnica di estrazione
Grandezza
NZM4
Descrizione
L'inserto di prolunga viene assemblato con l'interruttore di base in fabbrica per formare un interruttore con tecnologia di estensione
Numero di poli
a 4 poli
Dotazione standard
Contatti di estensione

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947, VDE 0660
Protezione contro contatti accidentali
Protezione contro i contatti con le dita e il dorso della mano secondo VDE 0106 parte 100
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambienteTemperatura ambiente stoccaggio
-40 - +70 °C
Funzionamento
-25 - +70 °C
Resistenza agli urti (semionda 10 ms) secondo IEC 60068-2-27
15 (semionda 11 ms) g
Sezionamento sicuro secondo EN 61140tra contatti ausiliari e contatti principali
500 V AC
Sezionamento sicuro secondo EN 61140tra contatti ausiliari
300 V AC
Posizione di montaggio
verticale
Senso di alimentazione
A piacere

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Telaio per interruttore di potenza (EC002043)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Chassis part circuit breaker (ecl@ss13-27-37-04-22 [ACN955016])
Corrente nominale In
1488 A
Numero di poli
4
Esecuzione come adattatore per sbarra collettrice
No
Esecuzione come apparecchio da incasso
Si
Tipo di collegamento circuito elettrico principale
Altro

ETIM for 266718 Apparecchi elettrici a bassa tensione (EC002043)
Caratteristica Valore
corrente nominale In (EF008250) 1488 A
numero di poli (EF001391) 4
versione adattatore per barra collettrice (EF006965) No
versione apparecchio da incasso (EF006954) Sì
tipo di collegamento circuito elettrico principale (EF006819) altro

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
+NZM4-4-XAVE Y7-266718 266718 IT_266718.pdf 111 Kbytes +NZM4-4-XAVE Y7-266718 266718 IT_266718.pdf
