> EATON - MOELLER>Commutateurs automatiques à boîtier moulé NZM >+NZM4-4-XAVE 266718 Y7-266718 ELECTRIC 266718 +NZM4-4-XAVE. Ne peut être vendu qu'assemblé.
Produit précédent Produit suivant

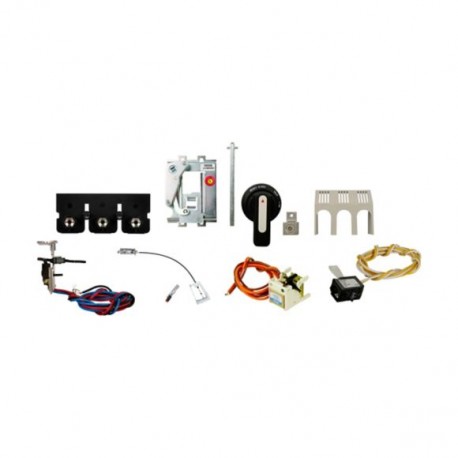

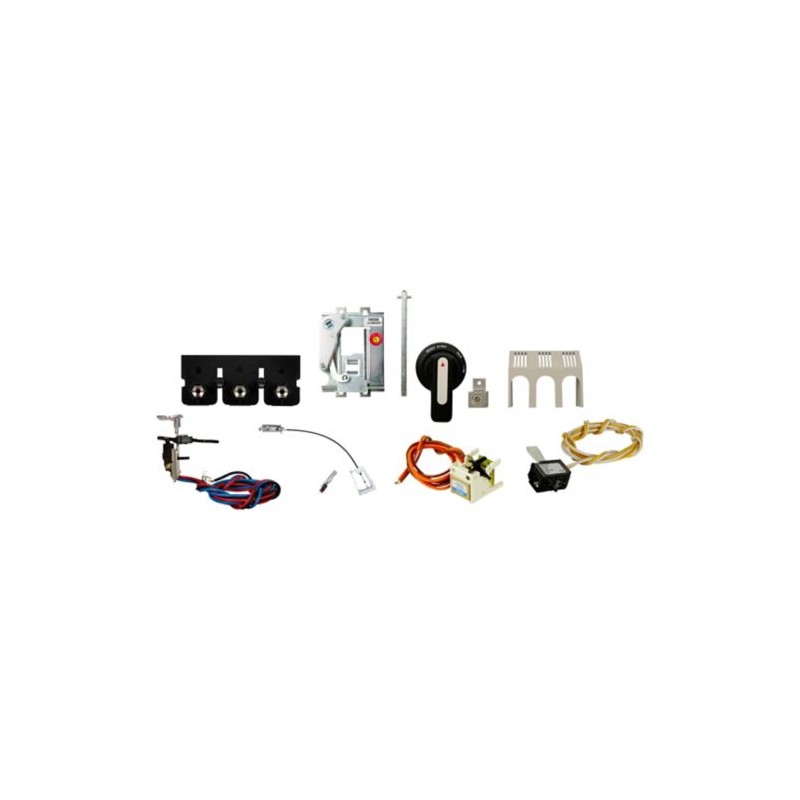

+NZM4-4-XAVE 266718 Y7-266718 EATON ELECTRIC 266718 +NZM4-4-XAVE. Ne peut être vendu qu'assemblé. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

+NZM4-4-XAVE 266718 Y7-266718 EATON ELECTRIC 266718 +NZM4-4-XAVE. Ne peut être vendu qu'assemblé.

+NZM4-4-XAVE

266718

Y7-266718

EATON-MOELLER

266718 +NZM4-4-XAVE. Ne peut être vendu qu'assemblé.

+NZM4-4-XAVE

Chariot, 4p, 1600A

Accessoires optionnels pour la série de disjoncteurs NZM offre une gamme complète d’options d’application pour une utilisation dans le monde entier. Le montage est toujours flexible et facile grâce aux groupes de fonctions modulaires. Remarques : pour les disjoncteurs NZM et les interrupteurs-sectionneurs N non approuvés UL/CSA. Peut être utilisé pour : NZM4, N4, NZM4-4, N4-4

Plus de détails


Appareillage industriel basse tension > Socle pour disjoncteur

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est restreint. S'il vous plaît demandez-nous un devis pour vérifier s'il y a des unités disponibles ou vous offrir un produit de remplacement.

Aller au produit alternatif: NZM3/4-XV6 260193

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Chariot, 4p, 1600A
Equipements complémentaires optionnels pour la gamme des disjoncteurs NZM : permet un grand choix d’applications pour le marché mondial. Flexibilité et simplicité du montage grâce aux groupes fonctionnels modulaires. Remarques : Pour disjoncteurs NZM et interrupteurs-sectionneurs N. Absence d'agrément UL/CSA. Utilisation pour : NZM4, N4, NZM4-4, N4-4

Gamme de livraison

Gamme
Equipements complémentaires
Equipements complémentaires
Insert d’extension pour unité de base
norme / homologation
IEC
Technique de montage
technique débrochable
Taille
NZM4
Description
L’insert d’extension est assemblé avec le commutateur de base en usine pour former le commutateur d’extension
Nombre de pôles
tétrapolaire
Equipement standard
Contacts d’extension

Caractéristiques techniques

Généralités
Conformité aux normes
IEC/EN 60947, VDE 0660
Protection contre les contacts directs
Sécurité des doigts et du dos de la main selon VDE 0106 partie 100
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambianteTempérature ambiante de stockage
- 40 - + 70 °C
Modes de fonctionnement
-25 - +70 °C
résistance aux chocs (choc semi-sinusoïdal 10 ms) selon IEC 60068-2-27
15 (choc demi-sinusoïdal 11 ms) g
Séparation sûre selon EN 61140entre contacts auxiliaires et circuits principaux
500 V AC
Séparation sûre selon EN 61140entre contacts auxiliaires
300 V AC
Position de montage
Verticale
Sens d'alimentation en énergie
quelconque

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Low-voltage industrial components (EG000017) / Socle pour disjoncteur (EC002043)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Elément de chassis de débrochage pour disjoncteur (ecl@ss13-27-37-04-22 [ACN955016])
courant assigné In
1488 A
nombre de pôles
4
finition adaptateur de barres collectrices
non
finition appareil encastré
oui
type de raccordement du circuit principal
autre

ETIM for 266718 Appareillage industriel basse tension (EC002043)
Caractéristique Valeur
Courant assigné In (EF008250) 1488 A
Nombre de pôles (EF001391) 4
Finition adaptateur de barres collectrices (EF006965) Non
Finition appareil encastré (EF006954) Oui
Type de raccordement du circuit principal (EF006819) Autre

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
+NZM4-4-XAVE Y7-266718 266718 FR_266718.pdf 111 Kbytes +NZM4-4-XAVE Y7-266718 266718 FR_266718.pdf
