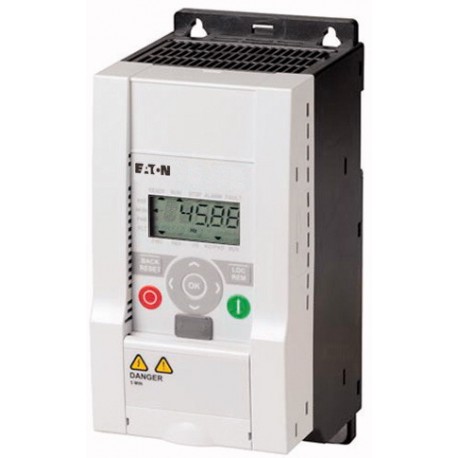

MMX34AA5D6F0-0 121402 EATON ELECTRIC Convertitore di frequenza, 3f (400V, 5.6A 2,2kW). Filtro Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

MMX34AA5D6F0-0 121402 EATON ELECTRIC Convertitore di frequenza, 3f (400V, 5.6A 2,2kW). Filtro

MMX34AA5D6F0-0

121402

EATON-MOELLER

Convertitore di frequenza, 3f (400V, 5.6A; 2,2kW). Filtro

Maggiori dettagli


Home > EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Convertitore di frequenza, 3p, 400 V, 6A, 2kW
Convertitore di frequenza: messa in funzione semplice e rapida, dimensioni compatte, montaggio semplice (montaggio su guida DIN e montaggio su pannello), display LCD integrato, filtro EMC integrato (opzionale), chopper frenatura integrato, regolatore PID integrato, protocollo bus di campo Modbus onboard (Profibus opzionale) parametrizzazione PC semplificata mediante software di parametrizzazione MaxConnect.

Programma di fornitura

Assortimento
M-MAX (MMX)
Tensione nominale d'impiego
3 AC 400 V
Tensione di rete (50/60Hz) [ULN]
380 (-15%) - 480 (+10%) V
Potenza del motore assegnata
a 400 V, 50 Hz [P]
2.2 kW
Corrente nominale d'impiego con una frequenza di commutazione di 6 kHz ed una temperatura ambiente di +50 ℃
a 460 V, 60 Hz [P]
3 HP
Potenze motore assegnate per normali motori asincroni in corrente trifase a quattro poli a ventilazione interna ed esterna con 1500 min-1(a 50 Hz) e 1800 min-1(a 60 Hz)
Corrente nominale d'impiego [Ie]
5.6 A
Corrente nominale motore
a 400 V, 50 Hz [IM]
5 A
a 440 - 480 V, 60 Hz [IM]
4.8 A
Filtri soppressori radiodisturbi
con filtro soppressore radiodisturbi interno
Grado di protezione
IP20/NEMA 0
Chopper frenatura
con chopper di frenatura interno
Grandezza
FS2
Note
Riferimento trasversale
Aumento grado di protezione a IP21/NEMA1 possibile, → Accessori

Dati tecnici

Stadio di potenza
Lato reteNumero di fasi
trifase (ad es. L1, L2, L3)
Tensione di rete (50/60Hz) [ULN]
380 (-15%) - 480 (+10%) V
Tensione di rete UL/CSA (45-66 Hz ± 0%) [ULN]
323 - 528 (±0%) V
Tensione nominale d'impiego
3 AC 400 V
Corrente nominale d'impiego [Ie]
5.6 A
Corrente di ingresso [ILN]
7.3 A
Corrente di sovraccarico per 60 s ogni 600 s a 50°C
8.4 A
Corrente di avviamento per 2 s ogni 20 s a 50 °C
11.2 A
Massima corrente passante verso terra (PE) senza motore [IPE]
25.1 mA
Potenza apparente dell' avvolgimento supplementarePotenza apparente con esercizio nominale 400 V [Contatto NA]
3.88 kVA
Potenza apparente dell' avvolgimento supplementarePotenza apparente con esercizio nominale 480 V [Contatto NA]
4.66 kVA
Potenza del motore assegnataa 400 V, 50 Hz [P]
2.2 kW
Potenza del motore assegnataa 460 V, 60 Hz [P]
3 HP
Coppia frenanteCoppia frenante standard
max. 30 % MN
Coppia frenanteCoppia frenante frenatura a corrente continua
max. 100% della corrente nominale d'impiego Ie, regolabile
Coppia frenanteCoppia frenante con reostato di frenatura esterno
max. 100% della corrente nominale d'impiego Iecon reostato di frenatura esterno
Reostato di frenatura esterno minimo [Rmin]
55 Ω
Soglia di inserzione per il transistor di frenatura [UDC]
765 V DC
Frequenza di switching [fPWM]
6
regolabile 1 - 16 kHz
Dissipazione con corrente nominale d'impiego Ie= 150 % [PV]
88.3 W
Grado di rendimento
96 %
Equipaggiamento
Ventilatore (interno dell'apparecchio, comando temperatura)
Grandezza
FS2
Peso [mm]
0,700 kg

Dati tecnici secondo ETIM 5.0

Low-voltage industrial components (EG000017) / Frequency controller =< 1 kV (EC001857)
Tecnica di ar., elettr., energia, tecn. di comm., rete e proc. di conduttura / Azionamento (elettr.) / Convertitore di frequenza / Convertitore di frequenza =< 1 cV (ecl@ss8-27-02-31-01 [AKE177010])
Mains voltage
323 - 528 V
Mains frequency
50/60 Hz
Number of phases input
3
Number of phases output
3
Max. output frequency
320 Hz
Rated output voltage
400 V
Measuring output current
5.6 A
Output power at rated output voltage
2.2 kW
Max. output at quadratic load at rated output voltage
2.2 kW
Max. output at linear load at rated output voltage
2.2 kW
With control unit
Yes
Application in industrial area permitted
Yes
Application in domestic- and commercial area permitted
Yes
Supporting protocol for TCP/IP
No
Supporting protocol for PROFIBUS
No
Supporting protocol for CAN
No
Supporting protocol for INTERBUS
No
Supporting protocol for ASI
No
Supporting protocol for KNX
No
Supporting protocol for MODBUS
Yes
Supporting protocol for Data-Highway
No
Supporting protocol for DeviceNet
No
Supporting protocol for SUCONET
No
Supporting protocol for LON
No
Supporting protocol for PROFINET IO
No
Supporting protocol for PROFINET CBA
No
Supporting protocol for SERCOS
No
Supporting protocol for Foundation Fieldbus
No
Supporting protocol for EtherNet/IP
No
Supporting protocol for AS-Interface Safety at Work
No
Supporting protocol for DeviceNet Safety
No
Supporting protocol for INTERBUS-Safety
No
Supporting protocol for PROFIsafe
No
Supporting protocol for SafetyBUS p
No
Supporting protocol for other bus systems
No
Number of HW-interfaces industrial Ethernet
0
Number of HW-interfaces PROFINET
0
Number of HW-interfaces RS-232
0
Number of HW-interfaces RS-422
0
Number of HW-interfaces RS-485
1
Number of HW-interfaces serial TTY
0
Number of HW-interfaces USB
0
Number of HW-interfaces parallel
0
Number of HW-interfaces other
0
With optical interface
No
With PC connection
Yes
Integrated braking resistance
Yes
4-quadrant operation possible
No
Type of converter
U converter
Degree of protection (IP)
IP20
Height
195 mm
Width
90 mm
Depth
102 mm
Relative symmetric net frequency tolerance
0 %
Relative symmetric net current tolerance
0 %

Approvazioni

Product Standards
UL 508C; CSA-C22.2 No. 14; IEC/EN61800-3; IEC/EN61800-5; CE marking
UL File No.
E134360
UL Category Control No.
NMMS, NMMS7
CSA File No.
UL report applies to both US and Canada
CSA Class No.
3211-06
North America Certification
UL listed, certified by UL for use in Canada
Specially designed for North America
No
Suitable for
Branch circuits
Max. Voltage Rating
3~ 480 V AC IEC: TN-S UL/CSA: "Y" (Solidly Grounded Wey)
Degree of Protection
IEC: IP20; optionally UL/CSA NEMA 1

Dimensioni

8230DIM-66
