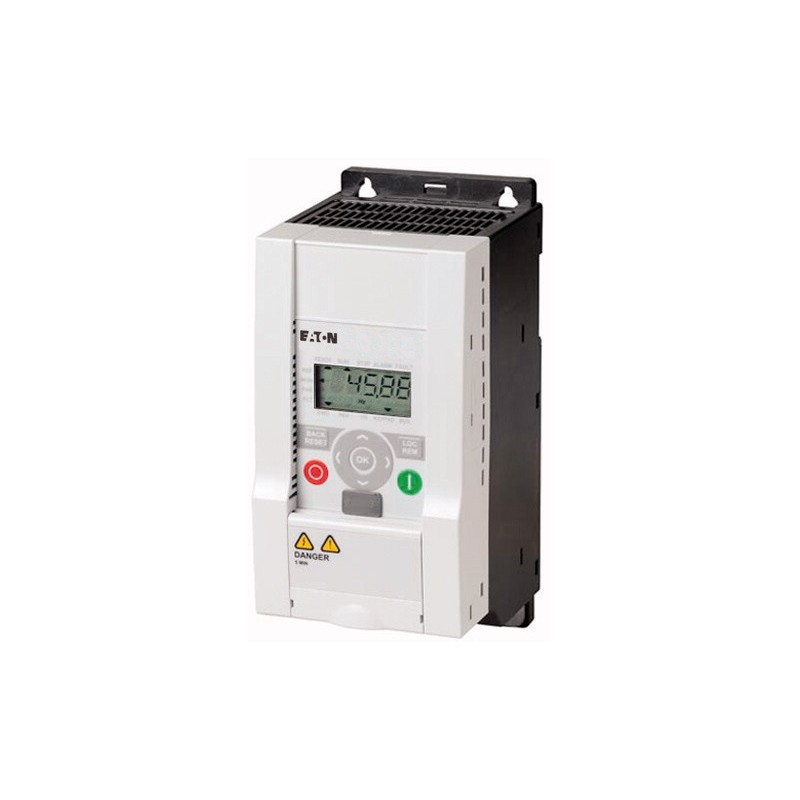

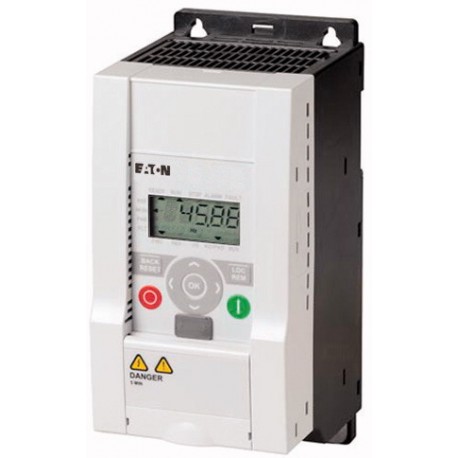

MMX34AA5D6F0-0 121402 EATON ELECTRIC Low Voltage VFD
MMX34AA5D6F0-0
121402
EATON-MOELLER
Low Voltage VFD
Variadores de frequência, 3p, 400 V, 5, 6A, 2, 2kW
Tensão de rede (50/60Hz): ULN = 380 (-15%) - 480 (+10%) V, Tipo de proteção: IP20/NEMA 0, Equipado com: Ventilador (interno, com controle de temperatura), Tamanho da estrutura: FS2
Aparelhos elétricos de baixa tensão > Conversor de frequência inferior a 1 kV
Home > EATON - MOELLER
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Best sellers
▲Mais informação
▲Inversores de frequência variável, 3p, 400 V, 5, 6A, 2, 2kW
Tensão da rede (50/60Hz): LSN = 380 (-15%) - 480 (+10%) V, Grau de Proteção: IP20/NEMA 0, Equipado com: Ventilador interno, a temperatura controlada), o tamanho do Quadro: FS2
Programa de entrega
A gama de produtos
M-MAX (MMX)
Tensão nominal de operação
3 AC 400 V
Tensão da rede (50/60Hz) [ULN]
380 (-15%) - 480 (+10%) V
Atribuída classificação do motor
em 400 V, 50 Hz [P]
2.2 kW
Corrente operacional nominal a uma frequência de operação de 6 kHz e a uma temperatura ambiente de +50 °C
em 460 V, 60 Hz [P]
3 HP
Atribuída classificação do motor normal, interna e externamente, ventilado, 4 pólos, trifásico assíncrono de motores com 1500 rpm-1(50 Hz) ou 1800 min-1(60 Hz)
Corrente operacional nominal [eue]
5.6 Um
Corrente nominal do motor
em 400 V, 50 Hz [euM]
5 Um
em 440 - 480 V, 60 Hz [euM]
4.8 A
Filtros de supressão de interferências de rádio
com rádio interno de filtros de supressão de interferência
Grau de Proteção
IP20/NEMA 0
Chopper de travagem
com chopper de travagem interno
Tamanho de quadro
FS2
Notas
Referência cruzada
O aumento tipo de proteção IP21/NEMA 1, → Acessórios
Dados técnicos
Seção de alimentação
EntradaNúmero de fases
três-fase (e.g. L1, L2, L3)
Tensão da rede (50/60Hz) [ULN]
380 (-15%) - 480 (+10%) V
Tensão de rede UL/CSA (45-66 Hz ± 0%) [ULN]
323 - 528 (±0%) V
Tensão nominal de operação
3 AC 400 V
Corrente operacional nominal [eue]
5.6 Um
Corrente de entrada [ILN]
7.3 T
Sobrecarga de corrente para 60 s a cada 600 s, a 50 °C
8.4 T
Corrente de partida por 2 s a cada 20 s, a 50 °C
11.2 T
Máxima corrente de fuga à terra (PE), sem motor [euPE]
25.1 mA
Potência aparentePotência aparente nominal de operação de 400 V [S]
3.88 kVA
Potência aparentePotência aparente nominal de operação de 480 V [S]
4.66 kVA
Atribuída classificação do motorem 400 V, 50 Hz [P]
2.2 kW
Atribuída classificação do motorem 460 V, 60 Hz [P]
3 HP
O torque de frenagemPadrão torque de frenagem
max. 30 % MN
O torque de frenagemO torque de frenagem CC
max. 100% de corrente operacional nominal eue,variável
O torque de frenagemO torque de frenagem externas com resistência de travagem
Max. 100% de corrente operacional nominal euecom resistor de frenagem externo
mínimo de frenagem externo de resistência [Rmin]
55 Ω
Ajuste de limiar para o transistor de frenagem [UDC]
765 V DC
Frequência de comutação [fPWM]
Seis
ajustável de 1 - 16 kHz
ajustável de 1 - 16 kHz
Dissipação de calor na corrente operacional nominal eue=150 % [PV]
88.3 W
Eficiência
96 %
Equipado com
Fã (interna, temperatura controlada)
Tamanho de quadro
FS2
Peso [m]
0,700 kg
Dados técnicos ETIM 5.0
De baixa tensão industrial componentes (EG000017) / controlador de Frequência =< 1 kV (EC001857)
De engenharia elétrica, automação, controle de processo / engenharia Elétrica da unidade / Static / conversor de frequência Estático do conversor de freqüência = < 1 kv (ecl@ss8-27-02-31-01 [AKE177010])
Tensão da rede
323 - 528 V
Frequência
50/60 Hz
Número de fases entrada
Três
O número de fases de saída
Três
Max. frequência de saída
320 Hz
Tensão nominal de saída
400 V
Medição de corrente de saída
5.6 Um
Potência de saída em tensão nominal de saída
2.2 kW
Max. saída em quadrática de carga na tensão nominal de saída
2.2 kW
Max. saída linear de carga na tensão nominal de saída
2.2 kW
Com a unidade de controlo
Sim
Aplicação na área industrial permitidos
Sim
De aplicações domésticas e comerciais, área permitida
Sim
Suporte de protocolo para TCP/IP
Nenhum
Suporte de protocolo para PROFIBUS
Nenhum
Suporte de protocolo para PODE
Nenhum
Suporte de protocolo para INTERBUS
Nenhum
Suporte de protocolo para a ASI
Nenhum
Suporte de protocolo para KNX
Nenhum
Suporte de protocolo para MODBUS
Sim
Suporte de protocolo de Dados-de-Estrada
Nenhum
Suporte de protocolo para DeviceNet
Nenhum
Suporte de protocolo para SUCONET
Nenhum
Suporte de protocolo de LON
Nenhum
Suporte de protocolo para PROFINET IO
Nenhum
Suporte de protocolo para PROFINET CBA
Nenhum
Suporte de protocolo para SERCOS
Nenhum
Suporte de protocolo Foundation Fieldbus
Nenhum
Suporte de protocolo de rede EtherNet/IP
Nenhum
Suporte de protocolo de Interface de Segurança no Trabalho
Nenhum
Suporte de protocolo de Segurança do DeviceNet
Nenhum
Suporte de protocolo para INTERBUS-Segurança
Nenhum
Suporte de protocolo para PROFIsafe
Nenhum
Suporte de protocolo para SafetyBUS p
Nenhum
Suporte de protocolo para outros sistemas de bus
Nenhum
Número de HW-interfaces Ethernet industrial
Zero
Número de HW-interfaces PROFINET
Zero
Número de HW-interfaces RS-232
Zero
Número de HW-interfaces RS-422
Zero
Número de HW-interfaces RS-485
Um
Número de HW-interfaces serial TTY
Zero
Número de HW-interfaces USB
Zero
Número de HW-interfaces paralela
Zero
Número de HW-outras interfaces
Zero
Com interface óptica
Nenhum
Com ligação a PC
Sim
Integrado a resistência de travagem
Sim
4-quadrante de operação possível
Nenhum
Tipo de conversor
U conversor
Grau de proteção (IP)
IP20
Altura
195 mm
Largura
90 mm
Profundidade
102 mm
Em relação simétrica net tolerância de frequência
0 %
Em relação simétrica corrente líquida tolerância
0 %
Aprovações
Padrões De Produto
UL 508C; CSA-C22.2 Nº 14; IEC/EN61800-3; IEC/EN61800-5; marcação CE
UL Arquivo Nº.
E134360
UL Controlo de Categoria Nenhuma.
NMMS, NMMS7
CSA Arquivo.
UL relatório aplica-se a ambos, EUA e Canadá
CSA Classe Nenhuma.
3211-06
América Do Norte Certificação
Listado UL, certificado pela UL para o uso no Canadá
Especialmente concebido para a América do Norte
Nenhum
Adequado para
Ramo de circuitos
Max. Tensão Nominal
3~ 480 V CA IEC: TN-S UL/CSA: "Y" (Solidamente Aterrado Wey)
Grau de Proteção
IEC: IP20; opcionalmente, UL/CSA NEMA 1
Dimensões
| Característica | Valor |
|---|---|
| Tensão de rede (intervalo) (EF006780) | 323 V |
| Frequência da rede (standard) (EF006783) | 50/60 Hz |
| Número de fases de entrada (EF007117) | 3 |
| Número de fases de lançamento (EF006998) | 3 |
| Frequência de saída max. (EF007350) | 320 Hz |
| Máx. voltagem de saída (EF009560) | 400 V |
| Corrente nominal de saída I2N (EF009561) | 5.6 A |
| Máx. saída com carga quadrática na tensão de saída nominal (EF007366) | 2.2 kW |
| Máx. saída com carga linear à tensão de saída nominal (EF007364) | 2.2 kW |
| Tolerância de frequência relativa da rede simétrica (EF007454) | 0 % |
| Com unidade de controlo (EF001538) | Sim |
| Aplicação em área industrial permitida (EF007294) | Sim |
| Aplicação na área doméstica e comercial permitida (EF007295) | Sim |
| Suporta o protocolo TCP/IP (EF003050) | Não |
| Suporta o protocolo PROFIBUS (EF003052) | Não |
| Suporta o protocolo CAN (EF003053) | Não |
| Suporta o protocolo INTERBUS (EF003054) | Não |
| Suporta o protocolo ASI (EF003051) | Não |
| Suporta o protocolo KNX (EF003055) | Não |
| Suporta o protocolo MODBUS (EF003057) | Sim |
| Suporta o protocolo Data-Highway (EF003058) | Não |
| Suporta o protocolo DeviceNet (EF003059) | Não |
| Suporta o protocolo SUCONET (EF003060) | Não |
| Suporta protocolo LON (EF003017) | Não |
| Suporta o protocolo PROFINET IO (EF007525) | Não |
| Suporta o protocolo PROFINET CBA (EF007524) | Não |
| Suporta o protocolo SERCOS (EF006657) | Não |
| Suporta o protocolo o Foundation Fieldbus (EF007522) | Não |
| Suporta o protocolo Ethernet/IP (EF007521) | Não |
| Protocolo de suporte à segurança da interface AS no trabalho (EF007519) | Não |
| Suporta o protocolo DeviceNet Safety (EF007520) | Não |
| Suporta o protocolo INTERBUS-Safety (EF006662) | Não |
| Suporta o protocolo PROFIsafe (EF007526) | Não |
| Suporta o protocolo SafetyBUS p (EF007527) | Não |
| Suporta o protocolo BACnet (EF011944) | Não |
| Suporta o protocolo outros sistemas de barramento (EF003062) | Não |
| Número de interfaces industriais HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS-232 (EF003021) | 0 |
| Número de interfaces HW RS-422 (EF003022) | 0 |
| Número de interfaces HW RS-485 (EF003023) | 1 |
| Número de interfaces HW de série TTY (EF003024) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW paralelas (EF003026) | 0 |
| Número de interfaces HW outras (EF003027) | 0 |
| Com interface ótica (EF003028) | Não |
| Com conexão ao PC (EF006107) | Sim |
| Resistência à rutura integrada (EF007293) | Sim |
| Possível operação em 4 quadrantes (EF006803) | Não |
| Tipo de conversor (EF006978) | Conversor U |
| Grau de proteção (IP) (EF005474) | IP20 |
| Grau de proteção (NEMA) (EF011959) | 1 |
| Altura (EF000040) | 195 mm |
| Largura (EF000008) | 90 mm |
| Profundidade (EF000049) | 105 mm |
