> >>DILM32-XTED11-10(RAC240) 104945 XTCEXTED10C11B ELECTRIC Modulo temporizzatore, 200-240VAC, 0.5-10s rit..
Prodotto precedente Prodotto successivo

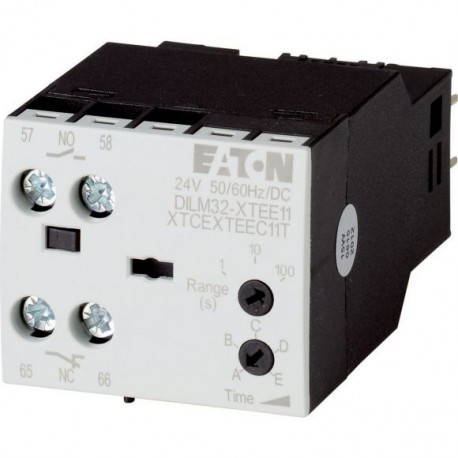

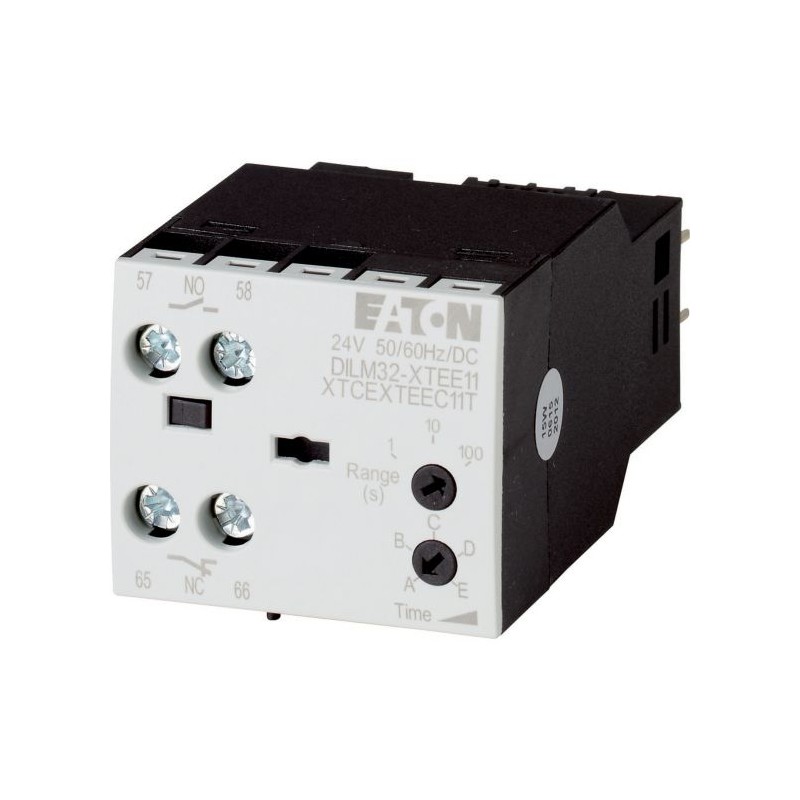

DILM32-XTED11-10(RAC240) 104945 XTCEXTED10C11B EATON ELECTRIC Modulo temporizzatore, 200-240VAC, 0.5-10s rit.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

DILM32-XTED11-10(RAC240) 104945 XTCEXTED10C11B EATON ELECTRIC Modulo temporizzatore, 200-240VAC, 0.5-10s rit..

DILM32-XTED11-10(RAC240)

104945

XTCEXTED10C11B

EATON-MOELLER

Modulo temporizzatore, 200-240VAC, 0.5-10s ritardato alla diseccitazione.

Modulo timer; 200-240 V AC; 0,5-10; Ritardo alla disconnessione;

Maggiori dettagli


relè > blocco temporizzato

Contattori fino a 170A

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $73.71
Prezzo unitario: $73.71

Quantità Prezzo
1+$73.71
2+$67.41
4+$60.73
6+$58.01
8+$56.52
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Modulo temporizzatore, 200-240VAC, 0.5-10s ritardato alla diseccitazione.
modulo temporizzatore, ritardato alla diseccitazione, senza tensione ausiliaria, non combinabili con contatti ausiliari sporgenti, circuiti di protezione inclusi, Assortimento: Accessori, Campo di taratura: 0,5 - 10 s, Posizione di montaggio: a piacere, escluso appeso, Grado di protezione: IP20, Peso: 0.08 kg, utilizzo con: DILM7 - DILM38, DILMP20, DILMP32-DILMP45, DILA, DILMF7, DILMF11, DILMF14, DILMF25, DILMF32, Conformità alle norme DIN EN 61812, IEC/EN 60947, VDE 0660, UL, CSA

Programma di fornitura

Assortimento
Accessori
accessori
Moduli temporizzatori
Descrizione
ritardato alla diseccitazione, senza tensione ausiliaria
non combinabili con contatti ausiliari sporgenti
circuiti di protezione inclusi
US
200 - 240 V AC 50/60 Hz
Campo di taratura
0,5 - 10 s
utilizzo con
DILM7 - DILM38
DILMP20
DILMP32-DILMP45
DILA
DILMF7
DILMF11
DILMF14
DILMF25
DILMF32

Dati tecnici

Generalità
Conformità alle norme
DIN EN 61812, IEC/EN 60947, VDE 0660, UL, CSA
Durata, meccanicaComando in corrente alternata [Manovre]
3 x 106
Durata, meccanicaComando in corrente continua [Manovre]
3 x 106
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambientea giorno
-25 - +60 °C
Temperatura ambientein custodia
- 25 - 40 °C
Temperatura ambienteStoccaggio
-40 - 80 °C
Posizione di montaggio
a piacere, escluso appeso
Resistenza agli urti (IEC/EN 60068-2-27)Urto sinusoidale 10 msNA
6 g
Resistenza agli urti (IEC/EN 60068-2-27)Urto sinusoidale 10 msNC
6 g
Grado di protezione
IP20
Protezione contro i contatti accidentali in caso di azionamento frontale (EN 50274)
Protezione contro i contatti delle dita e del dorso della mano
Peso
0.08 kg
Sezioni di collegamentoRigido
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mm2
Sezioni di collegamentoFlessibile con puntalino
1 x (0.75 - 1.5)
2 x (0.75 - 1.5) mm2
Sezioni di collegamentoA filo unico o a trefoli
18 - 14 AWG
Vite di collegamento
M3.5
Cacciavite Pozidriv
2 Grandezza
Cacciavite a taglio
0.8 x 5.5
1 x 6 mm
Max. forza di serraggio
1.2 Nm
Contatti relè
Tensione nominale di tenuta ad impulso [Uimp]
4000 V AC
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di isolamento [Ui]
250 V AC
Tensione nominale d'impiego [Ue]
250 V
Corrente nominale d'impiego [Ie]AC-15220 V 230 V 240 V [Ie]
3 A
Corrente nominale d'impiego [Ie]DC-13DC-13 L/R ≦ 15 msContatti in serie:1 [24 V]
1 A
Corrente nominale d'impiego [Ie]DC-13DC-13 L/R ≦ 15 msContatti in serie:1 [60 V]
0.2 A
Corrente nominale d'impiego [Ie]DC-13DC-13 L/R ≦ 15 msContatti in serie:1 [110 V]
0.2 A
Corrente nominale d'impiego [Ie]DC-13DC-13 L/R ≦ 15 msContatti in serie:1 [220 V]
0.1 A
Corrente nominale d'impiego [Ie]DC-13DC L/R ≦ 50 msContatti in serie:1 [24 V]
1 A
Corrente nominale d'impiego [Ie]DC-13DC L/R ≦ 50 msContatti in serie:1 [60 V]
0.2 A
Corrente nominale d'impiego [Ie]DC-13DC L/R ≦ 50 msContatti in serie:1 [110 V]
0.2 A
Corrente nominale d'impiego [Ie]DC-13DC L/R ≦ 50 msContatti in serie:1 [220 V]
0.1 A
Corrente nominale d'impiego [Ie]DC-13DC-13 L/R ≦ 300 msContatti in serie:1 [24 V]
1 A
Corrente nominale d'impiego [Ie]DC-13DC-13 L/R ≦ 300 msContatti in serie:1 [60 V]
0.2 A
Corrente nominale d'impiego [Ie]DC-13DC-13 L/R ≦ 300 msContatti in serie:1 [110 V]
0.2 A
Corrente nominale d'impiego [Ie]DC-13DC-13 L/R ≦ 300 msContatti in serie:1 [220 V]
0.1 A
Sezionamento sicuro secondo EN 61140tra la bobina e i contatti
250 V AC
Sezionamento sicuro secondo EN 61140tra contatti ausiliari
250 V AC
Corrente convenzionale termica [Io]
4 A
Resistenza al corto circuito senza saldatureMax fusibile
4 A gG/gL
Sistema elettromagnetico
Sicurezza di tensioneTensione di eccitazioneComando in AC[All'inserzione]
0.85 - 1.1 x Uc
Sicurezza di tensioneTensione di eccitazioneComando in DC [Inserzione][All'inserzione]
0.7 - 1.2 x Uc
Potenza assorbita60 °C [Ritenuta]
2 VA
Potenza assorbitaComando in corrente alternata [Ritenuta]
1.8 W
Durata di inserzione
100 % durata di inserzione
Massima frequenza di manovraMax. frequenza di manovra [man/h]
3600 man/h
Massima frequenza di manovraCombinabile con contatto ausiliario
360 Man/h
corrente convenzionale termica Ith= IeAC-1Ritardato all'eccitazione
< 50 ms
corrente convenzionale termica Ith= IeAC-1Ritardato alla diseccitazione
< 200 ms
Comando in AC 50 Hz [Deviazione]
< 5 %
Tempo di ripetizione del ciclo (dopo il 100% del tempo di ritardo trascorso)
70 ms
Tempo di commutazione contattiDILM32-XTEE11/DILM32-XTED11 [tu]
10 ms
Tempo di commutazione contattiDILM32-XTEY20 [tu]
50 ms
Nota
Note
Per la corrente nominale d'impiego DC-13 vale: condizioni di inserzione e disinserzione secondo DC-13 L/R costante secondo indicazione
Per la protezione contro il corto circuito max. fusibile vale: curve caratteristiche tempo/corrente secondo il foglio applicativo "Fusibili" (su richiesta)
Per la tensione di trazione con azionamento DC vale: tensione continua pura, ponte raddrizzante trifase o ponte raddrizzante a due impulsi livellato
Dati di potenza approvati
Contatti ausiliariPilot DutyComando in corrente alternata
B300
Contatti ausiliariPilot DutyComando in corrente continua
R300
Contatti ausiliariGeneral UseAC
240 V
Contatti ausiliariGeneral UseAC
5 A
Contatti ausiliariGeneral UseDC
24 V
Contatti ausiliariGeneral UseDC
5 A
Short Circuit Current RatingBasic RatingSCCR
5 kA
Short Circuit Current RatingBasic Ratingmax. Fusibile
125 A
Short Circuit Current RatingBasic Ratingmax. CB
125 A
Short Circuit Current Rating480 V High FaultSCCR (Fusibile)
10/100 kA
Short Circuit Current Rating480 V High Faultmax. Fusibile
125/70 Class J A
Short Circuit Current Rating480 V High FaultSCCR (CB)
10/65 kA
Short Circuit Current Rating480 V High Faultmax. CB
50/32 A
Short Circuit Current Rating600 V High FaultSCCR (Fusibile)
10/100 kA
Short Circuit Current Rating600 V High Faultmax. Fusibile
125/125 Class J A
Short Circuit Current Rating600 V High FaultSCCR (CB)
10/22 kA
Short Circuit Current Rating600 V High Faultmax. CB
50/32 A

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
1.8 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+60 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 8.0

relè (EG000019) / Blocco temporizzato (EC002060)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Componente Per Tecnica Commutazione A Bassa Tensione / Timer block attachment ([email protected] [ACN996011])
funzione di commutazione
a distacco ritardato
tempo di regolazione
0.5 - 10 s
numero di contatti di chiusura
1
numero di contatti di riposo
1
numero di contatti invertitori
0
principio attivo
elettronico

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 34 Mbytes
DILM32-XTED11-10(RAC240) XTCEXTED10C11B 104945 IT_104945.pdf 117 Kbytes DILM32-XTED11-10(RAC240) XTCEXTED10C11B 104945 IT_104945.pdf
