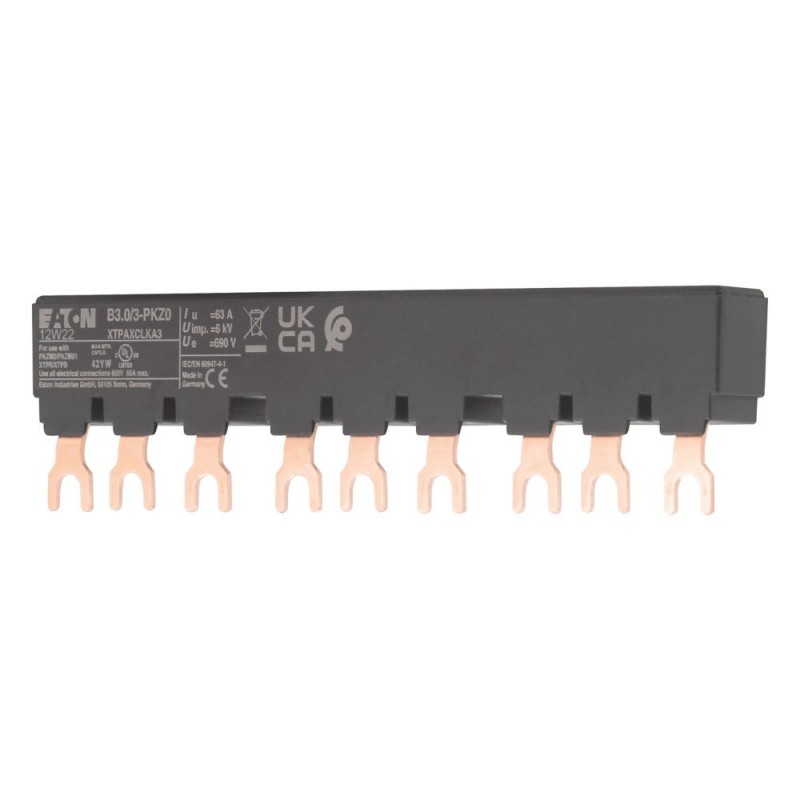

B3.0/3-PKZ0 232289 Y7-232289 EATON ELECTRIC Blocco sbarre per corrente trifase, per 3 PKZ0 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

B3.0/3-PKZ0 232289 Y7-232289 EATON ELECTRIC Blocco sbarre per corrente trifase, per 3 PKZ0

B3.0/3-PKZ0

232289

Y7-232289

EATON-MOELLER

Blocco sbarre per corrente trifase, per 3 PKZ0

Pettine di collegamento trifase Per 3 PKZ0

Eaton Moeller® series B3 Three-phase busbar link, Circuit-breaker: 3, 135 mm, For PKZM0-... or PKE12, PKE32 without side mounted auxiliary contacts or voltage releases

Collegamento trifase, unità di ingresso tramite morsetti 1,3,5 con protezione diretta dei contatti, a prova di cortocircuito, espandibile mediante installazione rotante, per l'alimentazione in parallelo di più interruttori automatici di protezione del motore

Maggiori dettagli


Apparecchi elettrici a bassa tensione > barra di fase

Motor Protective Switches

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $16.89
Prezzo unitario: $16.89
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series B3 Accessory Three-phase busbar link
Catalog Number
232289
EAN
4015082322892
Product Length/Depth
135 mm
Product Height
34 mm
Product Width
12 mm
Product Weight
0.058 kg
Certifications
UL 508
CSA File No.: 98494
UL Category Control No.: NLRV
CE
UL File No.: E36332
IEC/EN 60947-4-1
UL
CSA
CSA-C22.2 No. 14
CSA Class No.: 3211-06
Catalog Notes
For parallel power feed to several motor-protective circuit-breakers on terminals 1, 3, 5
Model Code
B3.0/3-PKZ0

Features & Functions

Color
Black
Features
Insulated
Functions
Can be extended by rotating installation
Number of phases
3
Number of poles
Three-pole

General

Mounting width
45 mm
Overvoltage category
III
Pollution degree
3
Product category
Accessories
Rated impulse withstand voltage (Uimp)
6000 V AC
Suitable for
3 Circuit-breakers
Used with
PKZ0
PKE12
PKE32

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
55 °C

Electrical rating

Rated operational voltage (Ue) - max
690 V
Rated operational voltage (Ue) at AC - max
690 V
Rated uninterrupted current (Iu)
63 A

Short-circuit rating

Rated conditional short-circuit current (Iq)
0 kA
Rated short-time withstand current (Icw)
0 kA

Design verification

Equipment heat dissipation, current-dependent Pvid
4.5 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
1.5 W
Rated operational current for specified heat dissipation (In)
63 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 232289 Apparecchi elettrici a bassa tensione (EC000215)
Caratteristica Valore
numero di fasi (EF000351) 3
numero di poli (EF001391) 3
adatto per numero di apparecchi (EF007241) 3
misura di divisione (EF007504) 45 mm
sezione trasversale (EF000649) 0 mm²
lunghezza (EF001438) 135 mm
può essere tagliato a misura (EF015250) No
numero di unità modulari (EF002950) 7.5
corrente permanente nominale Iu (EF001389) 63 A
tipo di collegamento elettrico (EF003961) forca
isolato (EF000019) Sì
tensione impulsiva nominale (EF002993) 6 kV
corrente di corto circuito nominale condizionale Iq (EF001444) 0 kA
max. tensione d'esercizio nominale Ue (EF007357) 690 V
resistenza a corrente di breve durata Icw (EF007050) 0 kA
adatto per apparecchi con conduttore N (EF007218) No
adatto per apparecchi con interruttore ausiliario (EF007217) No
colore (EF000007) nero

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
B3.0/3-PKZ0 Y7-232289 232289 ES_063960.pdf 1 Mbytes B3.0/3-PKZ0 Y7-232289 232289 ES_063960.pdf
