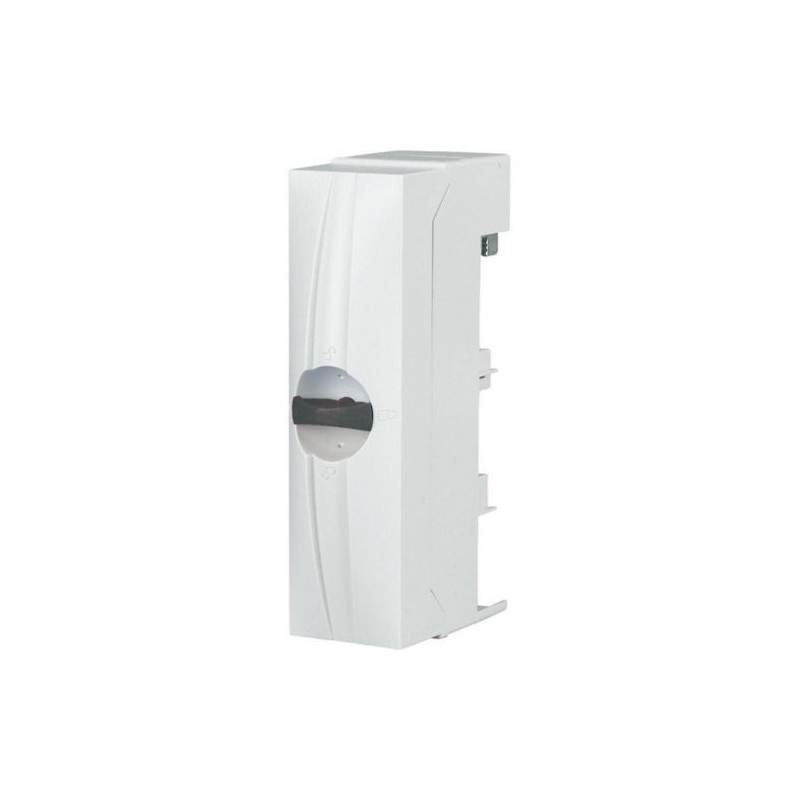

BBA-TP3/50 107183 Y7-107183 EATON ELECTRIC Piastra morsetti, 6-50mm², 54 mm
BBA-TP3/50
107183
Y7-107183
EATON-MOELLER
Piastra morsetti, 6-50mm², 54 mm
Morsetto componibile 3 poli 6-50 mm² 54 mm 300 A
Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure. Terminal plate, 6-50mm², 54 mm
Morsettiera di collegamento, sistema da 60 mm, poli = 3, morsetti a vite, capacità terminale = da 6 a 50 mm² o AWG10-AWG2 o 6x9x0,8, cioè = 300 A, larghezza = 54 mm, utilizzabile per guide da 12x5/10 a 30x5/10 e profilo a doppia T, senza silicone, senza cloro, autoestinguente secondo UL 94, resistenza del binario CTI 200, resistente a temperature fino a 120°C, il morsetto può essere rimosso per il collegamento di conduttori non tagliati, fessura di terminazione LxA = 15x10 mm, nessun passaggio possibile
Apparecchi elettrici a bassa tensione > Terminale canalina
Motor Protective Switches
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲General specifications
RoHS conform
IEC 60439-1
UL508A
UL (Category Control Number NMTR, NMTR7)
CSA (File No. 236217)
North America (UL listed, CSA certified)
CSA (Class No. 3211-37)
UL (File No. E300273)
CE marking
Delivery program
Technical data - electrical
Technical data - mechanical
UL508A; CSA-C22.2 No. 14; IEC 60439-1; CE marking
9 mm x 0.8 mm (6x)
6 mm² - 50 mm²
Design verification as per IEC/EN 61439 - technical data
Additional information
Clamp plate
Current limiting circuit breaker, refer to approbation report
- The terminal can be removed for the connection of uncut conductors
- Looping is possible
Round conductor connection
Flat rail
Sector conductor connection
Strip conductor connection
12 mm x 5/10 mm rail
Double T profile
Feeder circuits
20 mm x 5/10 mm rail
15 mm x 5/10 mm rail
30 mm x 5/10 mm rail
Connection
60 mm system
| Caratteristica | Valore |
|---|---|
| spessore della sbarra collettrice (EF007220) | 5 mm |
| larghezza della sbarra collettrice (EF007219) | 12 mm |
| adatto per (EF000073) | guida piatta |
| larghezza del morsetto (EF007092) | 54 mm |
| sezione max. del conduttore (EF004969) | 50 mm² |
| max. corrente d'esercizio nominale Ie (EF007356) | 300 A |
| adatto per collegamento conduttore circolare (EF007258) | Sì |
| adatto per collegamento conduttore di settore (EF007260) | Sì |
| adatto per collegamento conduttore a nastro (EF007242) | Sì |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 35 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| BBA-TP3/50 Y7-107183 107183 IT_107183.pdf | 110 Kbytes |
|
