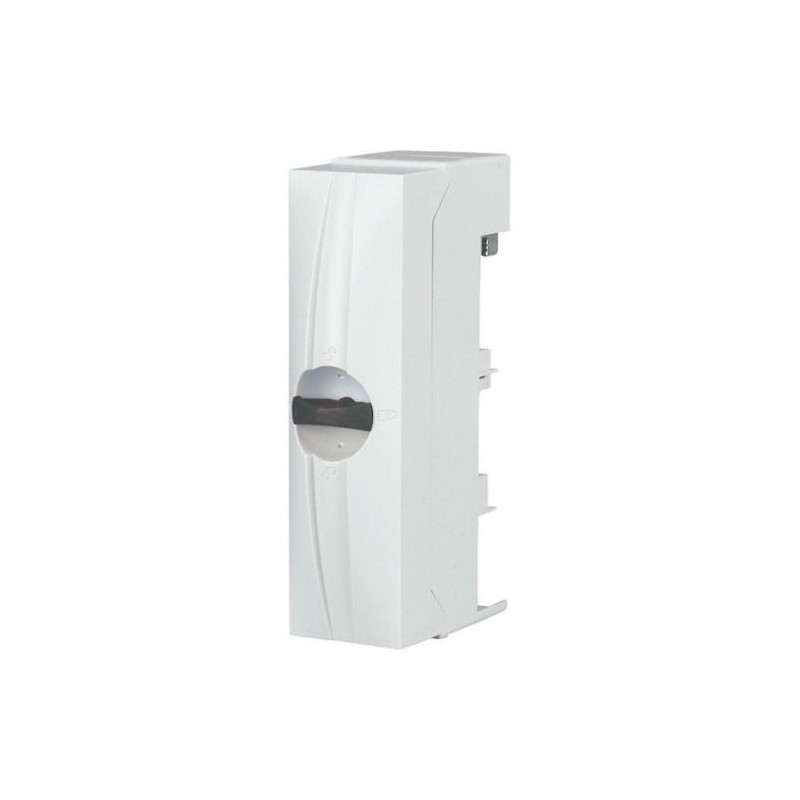

BBA-TP3/50 107183 Y7-107183 EATON ELECTRIC tampa do terminal Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BBA-TP3/50 107183 Y7-107183 EATON ELECTRIC tampa do terminal

BBA-TP3/50

107183

Y7-107183

EATON-MOELLER

tampa do terminal

Bloco terminal de 3 polos 6-50 mm² 54 mm 300 A

Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure. Terminal plate, 6-50mm², 54 mm

Placa de terminais de conexão, sistema de 60 mm, pólos = 3, terminais de parafuso, capacidade do terminal = 6 a 50 mm² ou AWG10-AWG2 ou 6x9x0,8, ou seja, = 300A, largura = 54 mm, pode ser usado para trilhos 12x5/10 a 30x5/10 e perfil T duplo, sem silicone, sem cloro, autoextinguível de acordo com UL 94, resistência de esteira CTI 200, resistente à temperatura até 120°C, o terminal pode ser removido para a conexão de condutores não cortados, folga de terminação LxA = 15x10 mm, sem passagem possível

Mais detalhes


Aparelhos elétricos de baixa tensão > Terminal de barra colectora

Chaves de proteção do motor

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $28.50
Preço unitário: $28.50
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

geralmente comprados juntos

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xEffect SASY 60i terminal plate
Catalog Number
107183
EAN
4015081069460
Product Length/Depth
95 mm
Product Height
210 mm
Product Width
115 mm
Product Weight
0.435 kg
Compliances
UL CSA09 (refer to approbation report)
RoHS conform
Certifications
CSA-C22.2 No. 14
IEC 60439-1
UL508A
UL (Category Control Number NMTR, NMTR7)
CSA (File No. 236217)
North America (UL listed, CSA certified)
CSA (Class No. 3211-37)
UL (File No. E300273)
CE marking
Model Code
BBA-TP3/50

Delivery program

Type

Technical data - electrical

Voltage rating (UL CSA 13)
Max. 600 V AC
Rated operation current (Ie)
300 A
Rated operational current
300 A
Rated operational current (Ie) - max
300 A
Creepage resistance
CTI 200

Technical data - mechanical

Material
Silicon free, chlorine free
Degree of protection
Feeder circuits
UL508A; CSA-C22.2 No. 14; IEC 60439-1; CE marking
Busbar thickness - min
5 mm
Busbar thickness - max
10 mm
Busbar width - min
12 mm
Busbar width - max
30 mm
Terminal contact area
10 mm x 15 mm
Terminal capacity (conductor)
AWG 10 - AWG 2/0
9 mm x 0.8 mm (6x)
6 mm² - 50 mm²
Conductor cross section - max
50 mm²
Width clamp
54 mm

Design verification as per IEC/EN 61439 - technical data

Temperature resistance
Temperature resistant to 120 °C

Additional information

Features
Self-extinguishing acc. UL 94
Functions
Connections
Clamp plate
Current limiting circuit breaker, refer to approbation report
Special features
  • The terminal can be removed for the connection of uncut conductors
  • Looping is possible
Suitable for
Three-pole
Round conductor connection
Flat rail
Sector conductor connection
Strip conductor connection
Used with
25 mm x 5/10 mm rail
12 mm x 5/10 mm rail
Double T profile
Feeder circuits
20 mm x 5/10 mm rail
15 mm x 5/10 mm rail
30 mm x 5/10 mm rail
Connection
60 mm system

ETIM for 107183 Componentes industriais para Baixa Tensão (EC000001)
Característica Valor
Espessura do barramento (intervalo) (EF007220) 5 mm
Largura do barramento (EF007219) 12 mm
Adequado para (EF000073) Calha plana
Braçadeira de largura (EF007092) 54 mm
Máx. seção transversal do condutor (EF004969) 50 mm²
Corrente nominal máx. de funcionamento Ie (EF007356) 300 A
Adequado para conexão de condutor redondo (EF007258) Sim
Adequado para conexão de condutor de setor (EF007260) Sim
Adequado para conexão com condutor de fita (EF007242) Sim
