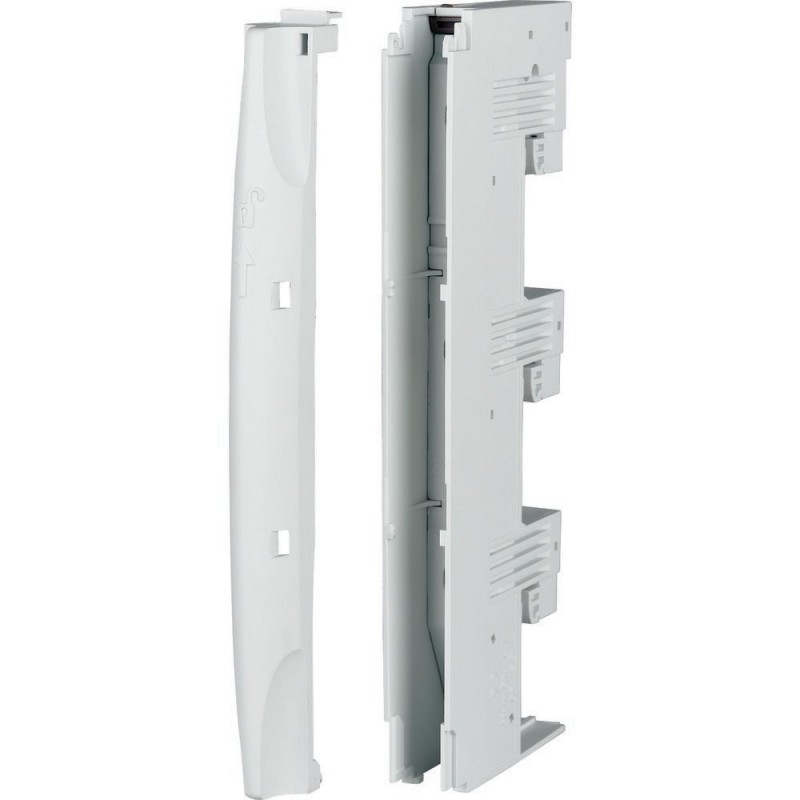

BBA-TP3/16 107205 Y7-107205 EATON ELECTRIC barramentos acessório Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BBA-TP3/16 107205 Y7-107205 EATON ELECTRIC barramentos acessório

BBA-TP3/16

107205

Y7-107205

EATON-MOELLER

barramentos acessório

Terminal de conexão; 3 postes; 1,5-16 mm²; 20 milímetros; 80 A

Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure. Terminal module, 1.5-16mm², 3p, 20mm

Conexão de placa de borne, sistema de 60 mm, pólos = 3, terminal com mola, capacidade de terminal = 1,5 a 16 mm² ou AWG16-AWG6, ou seja, = 80 A, largura = 20 mm, pode ser usado para trilhos de 12x5/10 a 30x5/10 e perfil duplo T, sem silicone, sem cloro, autoextinguível de acordo com UL 94, CTI 200 Resistência de esteira, Resistente a temperaturas de até 120 °C, fixação direta em barramentos

Mais detalhes


Aparelhos elétricos de baixa tensão > Terminal de barra colectora

Chaves de proteção do motor

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $20.64
Preço unitário: $20.64
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

geralmente comprados juntos

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xEffect SASY 60i terminal plate
Catalog Number
107205
EAN
4015081069682
Product Length/Depth
90 mm
Product Height
200 mm
Product Width
20 mm
Product Weight
0.18 kg
Compliances
UL CSA09 (refer to approbation report)
RoHS conform
Certifications
UL (File No. E300273)
UL508A
IEC 60439-1
CE marking
CSA-C22.2 No. 14
North America (UL listed, CSA certified)
UL (Category Control Number NMTR, NMTR7)
CSA (Class No. 3211-37)
CSA (File No. 236217)
Catalog Notes
12 x 5/10, 15 x 5/10, 20 x 5/10, 25 x 5/10, 30 x 5/10
Model Code
BBA-TP3/16

Delivery program

Type

Technical data - electrical

Voltage rating (UL CSA 13)
Max. 600 V AC
Rated operation current (Ie)
80 A
Rated operational current
80 A
Rated operational current (Ie) - max
80 A
Creepage resistance
CTI 200

Technical data - mechanical

Material
Silicon free, chlorine free
Degree of protection
UL508A; CSA-C22.2 No. 14; IEC 60439-1; CE marking
Feeder circuits
Busbar thickness - min
5 mm
Busbar thickness - max
10 mm
Busbar width - min
12 mm
Busbar width - max
30 mm
Terminal capacity (conductor)
AWG 16 - AWG 6
1.5 mm² - 16 mm²
Conductor cross section - max
16 mm²
Width clamp
20 mm

Design verification as per IEC/EN 61439 - technical data

Temperature resistance
Temperature resistant to 120 °C

Additional information

Features
Self-extinguishing acc. UL 94
Functions
Clamp plate
Current limiting circuit breaker, refer to approbation report
Connections
Suitable for
Flat rail
Round conductor connection
Three-pole
Sector conductor connection
Used with
15 mm x 5/10 mm rail
Double T profile
12 mm x 5/10 mm rail
Feeder circuits
20 mm x 5/10 mm rail
25 mm x 5/10 mm rail
30 mm x 5/10 mm rail
60 mm system
Connection

ETIM for 107205 Componentes industriais para Baixa Tensão (EC000001)
Característica Valor
Espessura do barramento (intervalo) (EF007220) 5 mm
Largura do barramento (EF007219) 12 mm
Adequado para (EF000073) Calha plana
Braçadeira de largura (EF007092) 20 mm
Máx. seção transversal do condutor (EF004969) 16 mm²
Corrente nominal máx. de funcionamento Ie (EF007356) 80 A
Adequado para conexão de condutor redondo (EF007258) Sim
Adequado para conexão de condutor de setor (EF007260) Sim
Adequado para conexão com condutor de fita (EF007242) Não

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
