> EATON - MOELLER>Scatole e armadi industriali >BPZ-KB-1/400-ALU 102710 1243568 ELECTRIC Terminal block 1 pole, 400A, 1 output terminal, ALU
Prodotto precedente Prodotto successivo

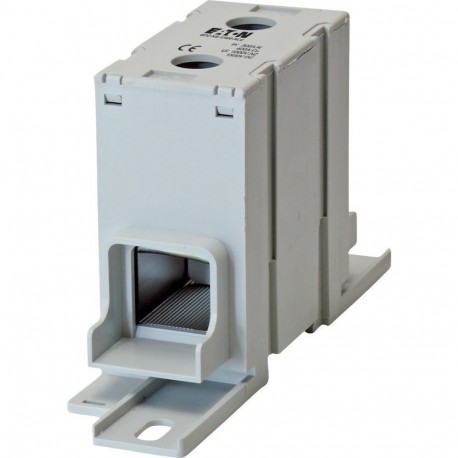

BPZ-KB-1/400-ALU 102710 1243568 EATON ELECTRIC Terminal block 1 pole, 400A, 1 output terminal, ALU Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

BPZ-KB-1/400-ALU 102710 1243568 EATON ELECTRIC Terminal block 1 pole, 400A, 1 output terminal, ALU

BPZ-KB-1/400-ALU

102710

1243568

EATON-MOELLER

Terminal block 1 pole, 400A, 1 output terminal, ALU

Blocco distributore 1P, 400A, 1 terminale di uscita, ALU

Eaton xEnergy Basic LV systems Low voltage switchgear. Terminal block, 1 pole, 400A, 1 output terminal, ALU

Morsettiera a 1 polo, BPZ-KB-...-ALU, struttura in alluminio, corrente nominale di funzionamento 400 A, montaggio su guida DIN o piastra di montaggio, omologazione UL, rende il cablaggio meno dispendioso in termini di tempo, circa l'80% in meno di spazio richiesto. Design del modulo, i sistemi da 1 a 4 poli possono essere assemblati utilizzando vari blocchi. Grado di protezione IP10, tensione di esercizio max. 1000 V AC, 1500 VDC. Dotazione: 1 x morsettiera a 1 polo

Maggiori dettagli


sistemi di distribuzione dell’energia/apparecchi elettrici > Blocco terminale con morsettiere di distribuzione

Scatole e armadi industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton xEnergy Basic other accessory
Catalog Number
102710
EAN
4015081025701
Product Length/Depth
80.5 mm
Product Height
145.5 mm
Product Width
39 mm
Product Weight
0.292 kg
Compliances
RoHS conform
Certifications
IEC 60 947 -7 -1
Model Code
BPZ-KB-1/400-ALU

Delivery program

Amperage rating
400 A
Number of poles
Single-pole

Technical data - electrical

Voltage rating at AC Al (IEC) - max
1000 VAC
Voltage rating at AC Cu (IEC) - max
1000 VAC
Voltage rating at DC Al (IEC) - max
1500 VDC
Voltage rating at DC Cu (IEC) - max
1500 VDC
Rated operation current (Ie) Al (IEC)
300 A
Rated operation current (Ie) Cu (IEC)
400 A

Technical data - mechanical

Mounting method
Floor standing distribution board
Surface mounting
Flush mounting
Mounting position
Universal
Material
Aluminum
Number of clamp positions per pole
2
Number of clamping units per pole
2
Terminal capacity (copper bar)
9 mm x 4 mm - 20 mm x 10 mm (incomer)
9 mm x 4 mm - 20 mm x 10 mm (outgoing)
Terminal capacity (single/multi-wire)
35 mm² - 240 mm² (outgoing)
2 - 500 MCM AWG (incoming)
35 mm² - 240 mm² (incoming)
6 - 400 MCM AWG (incoming, fine wire (with sleeve))
16 mm² - 185 mm² (incoming, fine wire (with sleeve))
16 mm² - 185 mm² (outgoing, fine wire (with sleeve))
Conductor cross section (flexible, fine-strand) with cable end sleeve - min
35 mm²
Conductor cross section (flexible, fine-strand) with cable end sleeve - max
240 mm²
Conductor cross section (solid, solid-strand) - min
35 mm²
Conductor cross section (solid, solid-strand) - max
240 mm²
Clamp material
Plated
Aluminum
Torque rating
20 Nm / 177 lbf (incoming). 20 Nm / 177 lbf (outgoing)
Housing color
Light gray (RAL 7035)
Housing material
PA66

Design verification as per IEC/EN 61439 - technical data

Heat deflection temperature
100 °C

Additional information

Comparative tracking index (CTI)
600 V
Flame classification (UL 94)
V-0
Functions
Additional equipment
Special features

ETIM for 102710 Sistemi di distribuzione dell'energia (EC001894)
Caratteristica Valore
altezza (EF000040) 145.5 mm
larghezza (EF000008) 39 mm
profondità (EF000049) 80.5 mm
max. corrente nominale (EF007926) 400 A
numero di poli (EF001391) 1
sezione conduttore flessibile (a filo sottile) con bussola d'estremità (EF003460) 35 mm²
sezione conduttore rigida (uni-/multifilare) (EF003462) 35 mm²
numero di punti di fissaggio per ogni polo (EF002519) 2
con guida PE (EF007967) No
con guida N (EF007963) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
BPZ-KB-1/400-ALU 1243568 102710 IT_102710.pdf 111 Kbytes BPZ-KB-1/400-ALU 1243568 102710 IT_102710.pdf
