> >>BPZ-KB-1/400-ALU 102710 1243568 ELECTRIC Eaton XVTL
Produto anterior Próximo produto

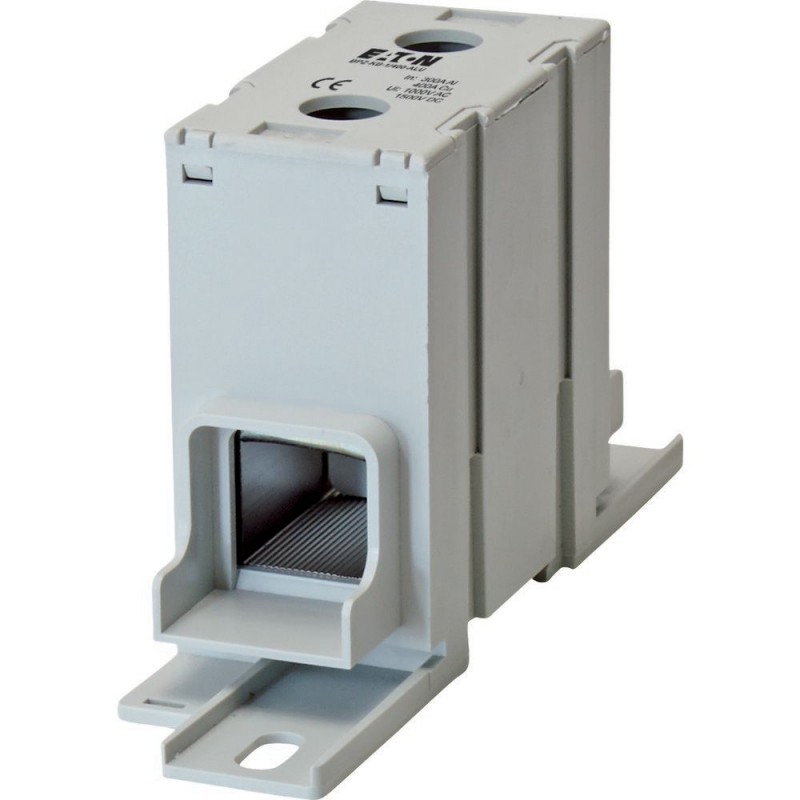

BPZ-KB-1/400-ALU 102710 1243568 EATON ELECTRIC Eaton XVTL Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BPZ-KB-1/400-ALU 102710 1243568 EATON ELECTRIC Eaton XVTL

BPZ-KB-1/400-ALU

102710

1243568

EATON-MOELLER

Eaton XVTL

Bloco distribuidor 1P, 400A, 1 terminal de saída, ALU

Bloco Terminal 1 Polo, 400A, 1 Terminal de Saída, ALU

Mais detalhes


Sistemas de distribuição de energia / switches > Terminais de painel de distribuição

Caixas e armários industriais

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $46.76
Preço unitário: $46.76

Quantidade Preço
1+$46.76
2+$46.57
4+$39.46
5+$37.77
7+$35.86
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

PRODUTOS VISUALIZADOS


Mais informação

▲


Bloco Terminal 1 pólo, 400 A, 1 terminal de saída da temperatura, JANTES de
1-pólo do bloco de terminais, BPZ-KB-...-JANTES de alumínio de construção, corrente operacional nominal 400 A, fixação em trilho DIN ou montagem em placa, UL, faz fiação menos demorado, ca. 80% a menos de espaço é necessário.Projeto do módulo, 1-pólos 4 pólos os sistemas podem ser montados usando vários blocos. Grau de proteção IP10, max. tensão operacional 1000 V AC , 1500 VDC. Equipamento fornecido: 1 1 pólo do bloco de terminais

Programa de entrega

Tipo de montagem
Chão quadro de distribuição
Montagem em superfície
Flush montado
Material
Alumínio
Grau de Proteção
IP10
Posição de montagem
universal
Número de pólos
1 pólo
Largura
39 mm
Profundidade
80 mm
Altura
145 mm
Número de unidades de fixação por poste
Dois
Nominal de corrente do dispositivo
400 A

Dados técnicos

Geral
Normas
IEC 60 947 -7 -1
RoHS (em conformidade com a Directiva 2002/95/CE do Parlamento Europeu e do Conselho)
conformidade com
Temperatura de deflexão térmica
100 °C
UL 94 chama classificação
V-0
Índice comparativo de trilhamento
600 V
Grau de Proteção
IP10
Detalhes de montagem
Clica em trilho DIN ou na placa de base.
Economize tempo na fiação.
Economize 80% do espaço utilizado.
Construção Modular, 1-4 pólo Sistemas podem ser construídos com vários blocos.
Importante
Este Bloco de Distribuição de Potência é adequado para JANTES e o CU de condutores.
Por favor, preste atenção para o comum orientações de manuseio quando ligar os condutores de Alumínio.
Limpar e escovar as superfícies de contacto e lubrifique-os com um lubrificante apropriado.
Como precaução, as conexões devem obter reapertados regularmente.
Elétrica
IECMax. carga elétrica / Al
300
IECMax. carga elétrica / Cu
400 A
IECMax. tensão de operação / Al
1000 V AC
IECMax. tensão de operação / Al
1500 V DC
IECMax. tensão de operação / Cu
1000 V AC
IECMax. tensão de operação / Cu
1500 V DC
As características do Material
MaterialFixação do corpo
Alumínio
MaterialHabitação
PA66
MaterialSextavado parafuso de ajuste
Aço
Acabamento da superfícieFixação do corpo
Banhado
Acabamento da superfícieSextavado parafuso de ajuste
Zn-Chapeado
CorHabitação
cinza, RAL 7035
A capacidade do Terminal
Incomerfio único/multi fio
35 - 240 mm2
Incomerfio único/multi fio
2 - 500 MCM AWG
Incomerde fio fino (com luva)
16 - 185 mm2
Incomerde fio fino (com luva)
6 - 400 MCM AWG
IncomerPlano de barras de cobre
9 x 4 - 20 x 10
IncomerTorque
20 N/m
IncomerTorque
177 lbf
Despesasfio único/multi fio
35 - 240 mm2
Despesasde fio fino (com luva)
16 - 185 mm2
DespesasPlano de barras de cobre
9 x 4 - 20 x 10 mm
DespesasTorque
20 N/m
DespesasTorque
177 lbf
Notas sobre a conexão
Al-setor de condutores testados até 70mm2
Setor em forma de Al-condutores de 95mm2 - 240mm2 têm de ser pré-arredondado, com um friso-ferramenta.

Dados técnicos ETIM 7.0

Sistemas de distribuição de energia (EG000015) / Distribuidor montagem de blocos de terminais (EC001894)
De engenharia elétrica, automação, controle de processo / engenharia de isolação Elétrica e conexão material / sistema de distribuição de Energia / Distribuidor montagem de blocos de terminais ([email protected] [ACO381011])
Altura
145.5 mm
Largura
39 mm
Profundidade
80.5 mm
Max. corrente nominal
400 A
Número de pólos
Um
Condutor de seção transversal flexível (fine-strand) com a extremidade do cabo manga
35 - 240 mm2
Condutor de seção transversal do sólido (sólido, trançado)
35 - 240 mm2
Número de pinça de vagas por pólo
Dois
Com PE-ferroviário
Nenhum
Com N-ferroviário
Nenhum

Dimensões

mas_BPZ_KB_10
