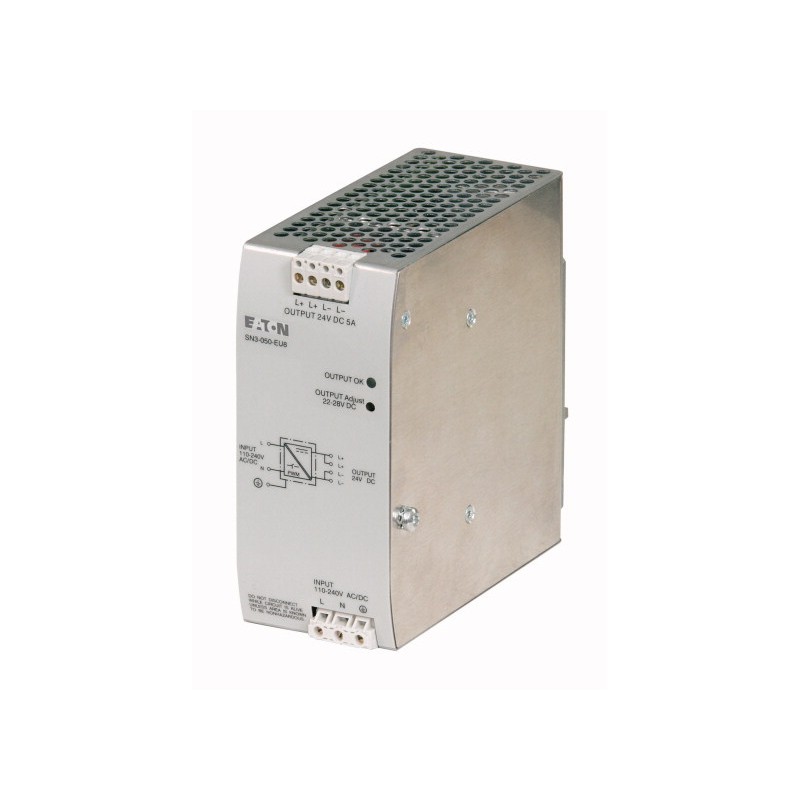

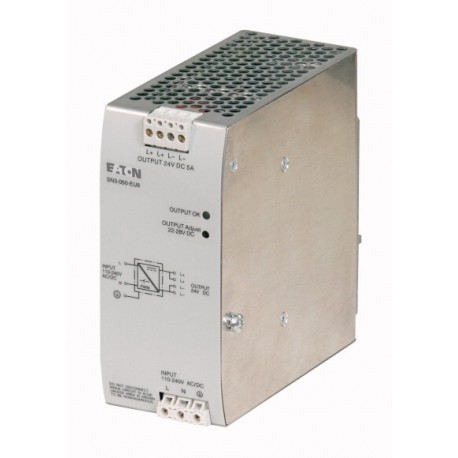

SN3-050-EU8 100643 EATON ELECTRIC Alimentatore switching, 24-28VDC, regolabile, 5A
SN3-050-EU8
100643
EATON-MOELLER
Alimentatore switching, 24-28VDC, regolabile, 5A
Alimentatore switching switching pulsato primario, intervallo di tensione di ingresso: 85-264VAC o 100-350VDC, tensione di uscita 22-28VDC regolabile, corrente di uscita nominale 5A, riserve di potenza fino al 50%, fino a 5 dispositivi collegabili in parallelo per aumentare la potenza e per la ridondanza, alta efficienza fino al 90%
sistemi di controllo industriali (PLC) > Alimentazione del sistema PLC
Home > EATON - MOELLER
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲Programma di fornitura
Assortimento | Alimentatori switching SN3 | ||
Descrizione | Commutazione lato primario, riserva di potenza fino al 50 % possibilità di collegare in parallelo fino a 5 apparecchi per realizzare un circuito ridondante e per incrementare le prestazioni | ||
Fasi | monofase | ||
Campo d'ingresso tensione | 85 - 264 V AC 100 - 350 V DC | ||
Note | Con U ≧ 264 V DC utilizzare anche un fusibile esterno appropriato. | ||
Tensione nominale d'ingresso | 110 - 240 V DC 110 - 240 V DC | ||
Tensione nominale di uscita | 24 V DC (-1/5%) | ||
Corrente nominale di uscita | A | 5 | |
Campo di taratura della tensione di uscita | 22 - 28 V DC | ||
Potenza nominale di uscita | W | 120 | |
utilizzabile per | easy… MFD… EC4P… XC-CPU… XIOC… PS4… |
Dati tecnici
| Generalità | |||
Conformità alle norme | EN 61204, 2006/95/EC, 2004/108/EC, EN 50178, EN 60950, UL 60950, UL 508, SELV (EN 60950) | ||
Grado di protezione | |||
Custodia | IP20 | ||
Morsetti | IP20 | ||
Classe di protezione | Secondo EN 61140, classe 1 | ||
Montaggio | Guida DIN (IEC/EN 60715), fissaggio a scatto | ||
Posizione di montaggio | orizzontale | ||
Dissipazione | W | Tip. ≦ 15 | |
Grado di efficienza | % | 88 | |
Peso | kg | 0.96 | |
Distanza minima dagli apparecchi adiacenti | mm | Orizzontale 10, verticale 80 | |
| Sezioni di collegamento | |||
| Azionare i morsetti di collegamento ad innesto solo in condizioni senza carico. | |||
Circuito d'ingresso | |||
Flessibile con puntalino | mm2 | 0,2…2,5 (22…14 AWG) | |
flessibile senza puntalino | mm2 | 0,2…2,5 (22…14 AWG) | |
massiccio | mm2 | 0,2…2,5 (22…14 AWG) | |
Circuito d'uscita | |||
Flessibile con puntalino | mm2 | 0,12…2,5 (26…14 AWG) | |
flessibile senza puntalino | mm2 | 0.12…2.5 (26…14 AWG) | |
massiccio | mm2 | 0,12…2,5 (26…14 AWG) | |
| Dati ambientali | |||
Temperatura ambiente, in esercizio | °C | -25 - +70 | |
Temperatura ambiente, a pieno carico | °C | 0 - +60 (senza derating) | |
Temperatura ambiente stoccaggio | °C | -40 - +85 | |
Idoneità ai climi | Secondo IEC 60068-2-3, 93 % a +40 °C, senza condensa | ||
Categoria di sovratensione/grado di inquinamento | Secondo EN 50178; 2 | ||
Classe climatica (IEC) | Secondo EN 60721; 3K3 | ||
Resistenza alle vibrazioni (IEC/EN 60068-2-6) | 1…57 Hz, ampiezza ±0,075 mm; 57…100 Hz, 5 g | ||
Resistenza agli urti (IEC 60068-2-27) | 30 g tutte le direzioni spaziali | ||
| Tensione di isolamento | |||
I/O | 3 kV AC (prova di tipo), 1,2 kV AC (prova al 100%) | ||
Ingresso | 1,5 kV AC (prova di tipo), 1,2 kV AC (prova al 100%) | ||
Uscita | 350 V AC (prova al 100%) | ||
| Compatibilità elettromagnetica (EMC) | |||
Immunità ai disturbi | EN 61000-6-2 | ||
ESD | Scarica dei contatti / scarica in aria | kV | Secondo EN 61000-4-2, Level 4-8KV/15KV |
RFI | Secondo EN 61000-4-3, Level 3-10 V/m | ||
Burst | Secondo EN 61000-4-4, Level 4-4 KV | ||
Surge | secondo EN 61000-4-5, livello 4-2KV simmetrico, livello 3-3KV non simmetrico | ||
HF legata al cavo | Secondo EN 61000-4-6, Level 3-10 V | ||
Interferenza emessa | EN 61000-6-3 | ||
Campi elettromagnetici | (0,08…1) / (1,4…2) / (2…2,7) GHz | V/m | Secondo EN 55022 classe B |
HF legata al cavo | Secondo EN 55022 classe B | ||
| Circuito d'ingresso | |||
Frequenza di rete | |||
Valore nominale | Hz | 50/60 | |
Intervallo | Hz | 47 - 63 | |
Assorbimento di corrente | |||
a 110...240 V AC | A | ca. 2.2…1.2 | |
Potenza assorbita | W | tip. 135 | |
Limitazione della corrente d'inserzione/i2t (avvio a freddo) | ≦ 23 A / ca. 0,9 A2s | ||
Protezione contro cadute di rete | ms | Tip. ≧ 100 | |
Aumento del numero di giri dopo l'applicazione della tensione di rete | ms | tip. ≧ 100 | |
Protezione contro la sovratensione transitoria | Varistori | ||
Fusibile d'ingresso interno (protezione apparecchio, non accessibile) | 4 AT | ||
Corrente dispersa contro PE | mA | < 3,5 mA | |
| Circuito d'uscita | |||
L+, L+, L-, L- | Resistenti al corto circuito, alla marcia a vuoto e al sovraccarico | ||
Potenza nominale di uscita | W | 120 | |
Corrente nominale di uscita Tu≦ 60 °C | A | 5 | |
Corrente di picco in uscita (riserva di potenza) Tu ≦ 40 °C | A | tip. ≦ 7.25 | |
Derating 60 °C ≦ Tu≦ 70 °C | 2,5 % per incremento di temperatura Kelvin | ||
Scostamento regolati con | |||
Cambio del carico 10 90 %, statico | tip. | ±0.05 % | |
Cambio del carico 10 90 %, dinamico | tip. | ±3 % | |
Tempo di regolazione | ms | tip. 1 | |
Modifica della tensione d'ingresso ±10 % | tip. ±0.05 % | ||
Tempo di salita 10…90 % | ms | tip. ≦ 30 | |
Ondulazione residua e picchi di commutazione | 20 MHz tip. < 50 mVss | ||
Possibilità di collegamento in parallelo | sì, fino a 5 apparecchi per realizzare un circuito ridondante e per incrementare le prestazioni, corrente non simmetrica | ||
Possibilità di collegamento in serie | sì, per incrementare la tensione (max. 2 pezzi) | ||
Resistenza all'alimentazione di ritorno | sì, limitata a ca. 35 V AC | ||
Campo di rifasamento (PFG) | Sì | ||
Indicazione di stato | OUTPUT OK: LED verde | ||
Reazione al sovraccarico | ￫ AWA2727-2318 (www.moeller.net/support) | ||
Comportamento in caso di corto circuito | continuato con limitazione di corrente | ||
Limitazione di corrente in caso di corto circuito | A | ca. 11 | |
Protezione contro cortocircuiti | Resistente a corto circuito continuativo | ||
Protezione contro sovraccarichi | Protezione termica | ||
Avviamento carico capacitativo | illimitato | ||
| Nota | |||
| Con U ≧ 264 V DC utilizzare anche un fusibile esterno appropriato. | |||
Dati tecnici secondo ETIM 5.0(mostra caratteristiche)(nascondi caratteristiche)
| PLC's (EG000024) / PLC system power supply (EC000599) | |||
| Tecnica di ar., elettr., energia, tecn. di comm., rete e proc. di conduttura / UnitÓ di controllo / UnitÓ di controllo a memoria programmabile (PLC) / PLC-alimentatore rete (ecl@ss8-27-24-22-09 [AKE532010]) | |||
Input voltage at AC 50 Hz | V | 85 - 264 | |
Input voltage at AC 60 Hz | V | 85 - 264 | |
Input voltage at DC | V | 100 - 350 | |
Type of voltage (input voltage) | AC/DC | ||
Max. input current AC 50 Hz | A | 2.2 | |
Max. input current AC 60 Hz | A | 2.2 | |
Max. input current DC | A | 1.35 | |
Type of output voltage | DC | ||
Output voltage at AC 50 Hz | V | 0 - 0 | |
Output voltage at AC 60 Hz | V | 0 - 0 | |
Output voltage at DC | V | 0 - 0 | |
Max. output current AC 50 Hz | A | 0 | |
Max. output current AC 60 Hz | A | 0 | |
Max. output current DC | A | 5 | |
Redundancy | Yes | ||
Suited for safety functions | Yes | ||
Width | mm | 130 | |
Height | mm | 130 | |
Depth | mm | 57 | |
| Caratteristica | Valore |
|---|---|
| tensione d'entrata AC 50 Hz (EF007118) | 85 V |
| tensione d'entrata DC (EF007120) | 100 V |
| tensione d'uscita DC (EF007001) | 22 V |
| corrente d'uscita max. AC 50 Hz (EF007351) | 5 A |
| capacità di ridondanza (EF003156) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| larghezza (EF000008) | 57 mm |
| altezza (EF000040) | 130 mm |
| profondità (EF000049) | 130 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| SN3-050-EU8 100643 100643.pdf | 198 Kbytes |
|
