T3-3-15523/V/SVB
008865
EATON-MOELLER
1

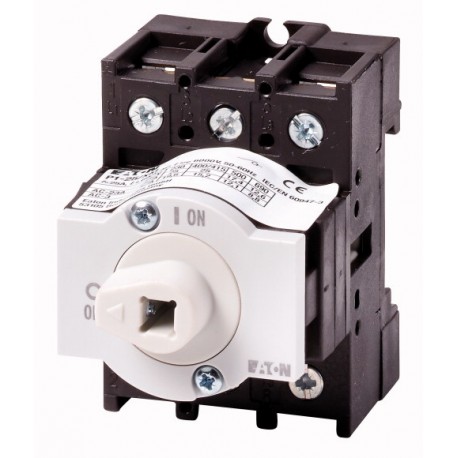

T3-3-15523 / V / SVB
Home > EATON - MOELLER
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Gamma di prodotti | Interruttore principale interruttore di manutenzione Interruttore di riparazione | ||
Parte del gruppo di riferimento | P1 | ||
Note | Maniglia CV(-SW)-P1/M (172840; 172842) solo per l'uso con l'asse di estensione della P1/P3-400 (172844). | ||
Le informazioni circa le attrezzature in dotazione | Contatto ausiliario o del conduttore di neutro è regolato dall'utente. | ||
Numero di poli | 3-pole | ||
Contatti ausiliari | |||
N/S | Zero | ||
N/C | Zero | ||
Grado di Protezione | Frontale IP65 | ||
Design | montaggio posteriore | ||
Contatto sequenza | |||
Piastra frontale non. | |||
Potenza motore AC-23A, 50 - 60 Hz | |||
400 V | P | kW | Quindici |
Corrente nominale ininterrotta | Ioo | Un | Trenta-due |
Generale | |||
Standard | IEC/EN 60947, VDE 0660, IEC/EN 60204 Interruttore-sezionatore a norma IEC/en 60947-3 | ||
Meteo di correzione | Il calore umido, costante, IEC 60068-2-78 Calore umido, ciclico, IEC 60068-2-30 | ||
Temperatura ambiente | |||
Aperto | °C | -25 - +50 | |
Chiuso | °C | -25 - +40 | |
Categoria di sovratensione/grado di inquinamento | III/3 | ||
Nominale di tenuta ad impulso tensione | Oimp | V AC | Sei mila |
Meccanica resistenza agli urti | g | Quindici | |
Posizione di montaggio | Come richiesto | ||
Contatti | |||
Meccanica variabili | |||
Numero di poli | 3-pole | ||
Contatti ausiliari | |||
N/S | Zero | ||
N/C | Zero | ||
Caratteristiche elettriche | |||
Tensione nominale di funzionamento | Oe | V AC | Seicentonovanta |
Corrente nominale ininterrotta | Ioo | Un | Trenta-due |
Nota sulla corrente nominale ininterrotta !o | Corrente nominale ininterrotta hooè specificato per max. la sezione trasversale. | ||
Capacità di carico con funzionamento intermittente, classe 12 | |||
AB 25 % DF | x Ie | Due | |
AB 40 % DF | x Ie | 1.6 | |
AB 60 % DF | x Ie | 1.3 | |
Corto circuito valutazione | |||
Fusibile | Un gG/gL | Cinquanta | |
Di breve durata nominale corrente nominale (1)corrente | Iocw | Unrms | Seicento quaranta |
Nota di breve durata nominale corrente nominale lcw | Di corrente per una durata di 1 secondo | ||
Nominale corrente di cortocircuito condizionale | Ioq | kA | Ottanta |
Capacità di commutazione | |||
cos ϕ capacità secondo la norma IEC 60947-3 | Un | Trecento venti | |
Potere di interruzione nominale cos ϕ IEC 60947-3 | Un | ||
230 V | Un | Due cento sessanta | |
400 / 415 V | Un | Trecento | |
500 V | Un | Duecento e novanta | |
690 V | Un | Due cento cinquanta | |
Isolamento di sicurezza secondo en 61140 | |||
tra i contatti | V AC | Quattrocento quaranta | |
Corrente di perdita di calore per contatto presso Ie | W | 1.8 | |
L'aspettativa di vita, meccanica | Le operazioni di | x 10Sei | > 0.3 |
La massima frequenza di funzionamento | Operazioni/h | Mille duecento | |
CA | |||
AC-3 | |||
Valutazione, motore interruttore di carico | P | kW | |
220 V 230 V | P | kW | 7.5 |
400 V 415 V | P | kW | Tredici |
500 V | P | kW | 18.5 |
690 V | P | kW | Quindici |
Corrente di funzionamento nominale del motore interruttore di carico | |||
230 V | Ioe | Un | 26.4 |
400 V 415 V | Ioe | Un | 26.4 |
500 V | Ioe | Un | 23.4 |
690 V | Ioe | Un | 14.7 |
AC-21A | |||
Corrente di funzionamento nominale dell'interruttore | |||
440 V | Ioe | Un | Trenta-due |
AC-23A | |||
Potenza motore AC-23A, 50 - 60 Hz | P | kW | |
230 V | P | kW | 7.5 |
400 V 415 V | P | kW | Quindici |
500 V | P | kW | 18.5 |
690 V | P | kW | Quindici |
Corrente di funzionamento nominale del motore interruttore di carico | |||
230 V | Ioe | Un | Trenta-due |
400 V 415 V | Ioe | Un | Trenta-due |
500 V | Ioe | Un | Trenta |
690 V | Ioe | Un | 19.8 |
DC | |||
DC-1, interruttore di Carico L/R = 1 ms | |||
Corrente di funzionamento nominale | Ioe | Un | Trenta-due |
Tensione per ogni coppia di contatti in serie | V | Sessanta | |
DC-23A, il carico del motore switchL/R = 15 ms | |||
24 V | |||
Corrente di funzionamento nominale | Ioe | Un | Venticinque |
Contatti | Quantità | Uno | |
48 V | |||
Corrente di funzionamento nominale | Ioe | Un | Venticinque |
Contatti | Quantità | Due | |
60 V | |||
Corrente di funzionamento nominale | Ioe | Un | Venticinque |
Contatti | Quantità | Due | |
120 V | |||
Corrente di funzionamento nominale | Ioe | Un | Dodici |
Contatti | Quantità | Tre | |
Circuito di controllo affidabilità a DC 24 V, 10 mA | La probabilità di fallimento | HF | < 10-5, < 1 errore in 100000 operazioni |
Terminale di capacità | |||
Solido o incagliato | mmDue | 1 x (1,5 - 6) 2 x (1,5 - 6) | |
Flessibile con ghiere secondo DIN 46228 | mmDue | 1 x (1 - 4) 2 x (1 - 4) | |
Terminale A Vite | M4 | ||
Coppia di serraggio per la vite del morsetto | Nm | 1.6 | |
Tecnico della sicurezza parametri: | |||
Note | B10di valori secondo en ISO 13849-1, tabella C1 | ||
Valutazione di dati per i tipi approvati | |||
Contatti | |||
Tensione nominale di funzionamento | Oe | V AC | Seicento |
Corrente nominale ininterrotta max. | |||
Principale svolgimento di percorsi di | |||
Uso generale | Un | Trenta | |
Contatti ausiliari | |||
Uso Generale | IoO | Un | Dieci |
Servizio Di Pilota | Un 600 P 600 | ||
Capacità di commutazione | |||
La potenza massima del motore | |||
Monofase | |||
120 V AC | HP | Uno | |
200 V AC | HP | Due | |
240 V AC | HP | Tre | |
Trifase | |||
200 V AC | HP | Tre | |
240 V AC | HP | 7.5 | |
480 V AC | HP | Dieci | |
600 V AC | HP | Quindici | |
Il Valore Della Corrente Di Cortocircuito | SCCR | ||
Di Base Della Notazione | kA | Cinque | |
max. Fusibile | Un | Un centinaio di dieci | |
Alta errore di valutazione | kA | Dieci | |
max. Fusibile | Un | 50, Classe J | |
La capacità dei morsetti | |||
Solido o conduttore flessibile con puntale | AWG | 14 - 8 | |
Terminale A Vite | M4 | ||
Coppia di serraggio | lb-in | 14.1 |
Le Norme Di Prodotto | UL 60947-4-1;CSA - C22.2 ° 60947-4-1-14; CSA-C22.2 N. 94; IEC/en 60947-3; marcatura CE | ||
UL File N. | E36332 | ||
UL Categoria di Controllo No. | NLRV | ||
CSA file No. | Dodici mila cinque cento venti-otto | ||
CSA di Classe c'è. | 3211-05 | ||
Nord America Di Certificazione | UL, CSA certificato | ||
Adatto per | Circuiti, adatto come sezionatori | ||
Grado di Protezione | IEC: IP65; UL/CSA Tipo 1 |
Bassa tensione di componenti industriali (EG000017) / Interruttore-sezionatore (EC000216) | |||
Ingegneria elettrica, automazione, controllo di processo ingegneria / Bassa tensione con tecnologia di commutazione / Off-interruttore di carico, interruttore generale, interruttore di controllo / Interruttore-sezionatore ([email protected] [AKF060013]) | |||
La versione con interruttore principale | Sì | ||
Versione di manutenzione /service switch | Sì | ||
La versione con interruttore di sicurezza | Non | ||
La versione di arresto di emergenza dell'installazione | Non | ||
La versione con interruttore inverter | Non | ||
Numero di interruttori | |||
Max. tensione nominale di funzionamento dell'unione europea, CA | V | Seicentonovanta | |
Tensione nominale di funzionamento | V | 690 - 690 | |
Nominale corrente permanente Ui | Un | Trenta-due | |
Nominale corrente permanente in AC-23, 400 V | Un | ||
Nominale corrente permanente in AC-21, 400 V | Un | Trenta-due | |
Funzionamento nominale di alimentazione AC-3 400 V | kW | Tredici | |
Di breve durata nominale corrente nominale lcw | kA | 0.64 | |
Funzionamento nominale di alimentazione in AC-23, 400 V | kW | Quindici | |
Commutazione di alimentazione a 400 V | kW | Quindici | |
Condizionata, corrente di cortocircuito nominale Iq | kA | Ottanta | |
Numero di poli | Tre | ||
Numero di contatti ausiliari come contatto normalmente chiuso | Zero | ||
Numero di contatti ausiliari come contatto normalmente aperto | Zero | ||
Numero di contatti ausiliari come il cambiamento di contatto | Zero | ||
Il Motore opzionale | Non | ||
Il Motore integrato | Non | ||
Tensione di rilascio facoltativo | Non | ||
La costruzione del dispositivo | Integrato nel dispositivo fisso incorporato tecnica | ||
Adatto per l'impianto di assemblaggio | Sì | ||
Adatto per il montaggio frontale a 4 fori | Non | ||
Adatto per il montaggio anteriore centro | Non | ||
Adatto per la distribuzione di installazione della scheda | Non | ||
Adatto per intermedio montaggio | Sì | ||
Il colore dell'elemento di controllo | Altri | ||
Tipo di elemento di controllo | Altri | ||
Interlockable | Non | ||
Tipo di collegamento elettrico del circuito principale | Collegamento a vite | ||
Grado di protezione (IP), airbag | IP65 | ||
Grado di protezione NEMA) |
