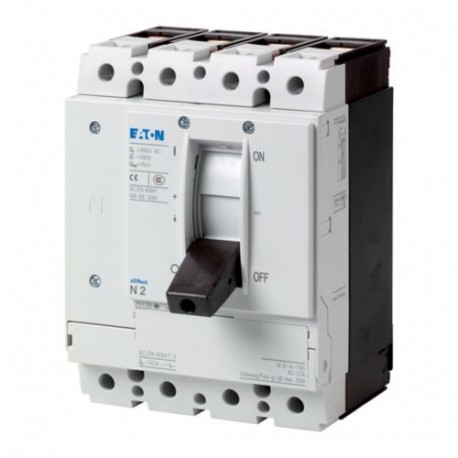

N2-4-160-S1-DC 127732 Y7-127732 EATON ELECTRIC Sezionatore di potenza 4p 160A 1000VDC Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

N2-4-160-S1-DC 127732 Y7-127732 EATON ELECTRIC Sezionatore di potenza 4p 160A 1000VDC

N2-4-160-S1-DC

127732

Y7-127732

EATON-MOELLER

Sezionatore di potenza 4p 160A 1000VDC

Sezionatore tipo N, 4P 160A, 1000VDC

Eaton Moeller series NZM - Molded Case Circuit Breaker. Switch-disconnector 4p 160A 1000VDC

Interruttori-sezionatori N.. Nella versione speciale per un massimo di 1500 V DC, la DC può essere utilizzata su 1 o 2 poli. Soddisfano le proprietà di isolamento anche per le reti IT messe a terra. Accessori come i kit di ponticelli, i terminali di collegamento e le maniglie di accoppiamento delle porte girevoli consentono l'installazione individuale in un'ampia varietà di sistemi di distribuzione. Interruttori ausiliari, sganciatori di tensione e operatori remoti facilitano la segnalazione e l'automazione. Note: Caratteristiche principali dell'interruttore, incluso l'azionamento positivo secondo IEC/EN 60204 e VDE 0113. Caratteristiche di isolamento secondo IEC/EN 60947-3 e VDE 0660. Tipo di terminale: per la commutazione a 2 poli è necessaria una connessione seriale in base alle possibilità di collegamento specificate. Vedi i kit di ponti accessori. L'interruttore non può essere combinato con unità a innesto/rimovibili e/o collegamento sul retro.

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Sezionatore

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $700.27
Prezzo unitario: $700.27
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller series NZM switch-disconnector
Catalog Number
127732
EAN
4015081251421
Product Length/Depth
149 mm
Product Height
184 mm
Product Width
140 mm
Product Weight
2.87 kg
Compliances
RoHS conform
Certifications
IEC
Model Code
N2-4-160-S1-DC

Specifiche del prodotto

Type
DC switch-disconnector
Special features
Application
  • Open areas
  • Utility buildings
Amperage Rating
160 A
Voltage rating
1000 V - 1000 V
Circuit breaker frame type
N2
Features
Version as maintenance-/service switch
Version as main switch
Remote operation with shunt releases / remote operator
Version as emergency stop installation
Motor drive optional
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Pollution degree
3
Mounting Method
Distribution board installation
Built-in device fixed built-in technique
Intermediate mounting
Ground mounting
Fixed
Equipment heat dissipation, current-dependent
27 W
Utilization category
DC-22 A
Rated short-time withstand current (Icw)
3.6 kA
Degree of protection
Other
Electrical connection type of main circuit
Screw connection
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Ambient storage temperature - max
70 °C
Ambient storage temperature - min
40 °C
Current rating (Iu) at 40°C with terminal jumpers
160 A
Current rating (Iu) at 65°C with terminal jumpers
160 A
Number of auxiliary contacts (change-over contacts)
0
Number of auxiliary contacts (normally closed contacts)
0
Number of auxiliary contacts (normally open contacts)
0
Rated insulation voltage (Ui)
1250 V
Rated operating power at AC-23, 400 V
0 kW
Rated operating power at AC-3, 400 V
0 kW
Switch positions
I, +, 0
Lifespan, mechanical
20000 operations
Overvoltage category
III
Rated operational current
160 A (DC 22-A)
Degree of protection (IP), front side
IP20
Number of poles
Four-pole
Terminal capacity (copper strip)
Min. 2 segements of 16 mm x 0.8 mm at rear-side connection (punched)
Max. 10 segments of 16 mm x 0.8 mm at box terminal
Max. 10 segments of 24 mm x 0.8 mm at rear-side connection (punched)
Min. 2 segments of 9 mm x 0.8 mm at box terminal
Max. 8 segments of 15.5 mm x 0.8 mm (2x) at box terminal
Handle color
Black
Functions
Interlockable
Photovoltaic applications
Voltage release optional
Disconnectors/main switches
Number of switches
1
Rated conditional short-circuit current (Iq)
0 kA
Rated conditional short-circuit current with back-up fuse
15 kA at 1000 V
200 AgR
Rated operating voltage (Ue) at AC - max
0 V
Rated operational current for specified heat dissipation (In)
160 A
Rated permanent current at AC-21, 400 V
0 A
Rated permanent current at AC-23, 400 V
0 A
Rated short-time withstand current (t = 1 s)
3.6 kA
Switching power at 400 V
0 kW
Handle type
Rocker lever
Number of operations per hour - max
120
Standard terminals
Screw terminal
Short-circuit protective device fuses - max
200 A gR
Terminal capacity (copper busbar)
Min. 16 mm x 5 mm direct at switch rear-side connection
M8 at rear-side screw connection
Max. 24 mm x 8 mm direct at switch rear-side connection
Terminal capacity (copper solid conductor/cable)
10 mm² - 16 mm² (1x) direct at switch rear-side connection
4 mm² - 16 mm² (2x) direct at switch rear-side connection
4 mm² - 16 mm² (2x) at box terminal
4 mm² - 16 mm² (1x) at box terminal
16 mm² (1x) at tunnel terminal
Terminal capacity (aluminum solid conductor/cable)
16 mm² (1x) at tunnel terminal
Terminal capacity (copper stranded conductor/cable)
25 mm² - 185 mm² (1x) at tunnel terminal
25 mm² - 185 mm² (1x) at box terminal
25 mm² - 70 mm² (2x) at box terminal
25 mm² - 185 mm² (1x) direct at switch rear-side connection
25 mm² - 70 mm² (2x) direct at switch rear-side connection
Terminal capacity (aluminum stranded conductor/cable)
25 mm² - 185 mm² (1x) at tunnel terminal

ETIM for 127732 Apparecchi elettrici a bassa tensione (EC000216)
Caratteristica Valore
versione interruttore principale (EF006981) Sì
versione interruttore di manutenzione/riparazione (EF006986) Sì
versione interruttore di sicurezza (EF006985) No
versione dispositivo di arresto d'emergenza (EF006959) Sì
versione invertitore (EF009408) No
numero di interruttori (EF005586) 1
max. tensione d'esercizio nominale Ue per AC (EF007355) 0 V
tensione d'esercizio nominale (EF001435) 1000 V
corrente permanente nominale Iu (EF001389) 160 A
corrente nominale permanente per AC-23, 400V (EF011777) 0 A
corrente nominale permanente per AC-21, 400 V (EF009165) 0 A
potenza d'esercizio nominale per AC-3, 400 V (EF001364) 0 kW
resistenza a corrente di breve durata Icw (EF007050) 3.6 kA
potenza d'esercizio nominale per AC-23, 400V (EF007027) 0 kW
potenza di interruzione a 400 V (EF009166) 0 kW
corrente di corto circuito nominale condizionale Iq (EF001444) 0 kA
numero di poli (EF001391) 4
numero di contatti ausiliari, contatti di riposo (EF001377) 0
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, invertitori (EF003531) 0
azionamento a motore opzionale (EF007386) Sì
azionamento a motore integrato (EF006697) No
sganciatore di tensione opzionale (EF007491) Sì
tipologia costruttiva dell'apparecchio (EF008240) apparecchio da incasso, tecnica a installazione fissa
adatto per fissaggio frontale a 4 fori (EF007247) No
adatto per fissaggio frontale centrale (EF007248) No
adatto per montaggio distributore (EF007262) Sì
adatto per costruzione intermedia (EF007264) Sì
colore dell'elemento di azionamento (EF007167) nero
tipo di elemento di azionamento (EF006976) bilanciere
bloccabile (EF006281) Sì
tipo di collegamento circuito elettrico principale (EF006819) raccordo a vite
con cablaggio premontato (EF016444) No
grado di protezione (IP), lato frontale (EF003118) IP20
larghezza (EF000008) 140 mm
altezza (EF000040) 184 mm
profondità (EF000049) 149 mm
