Visualizza ingrandito

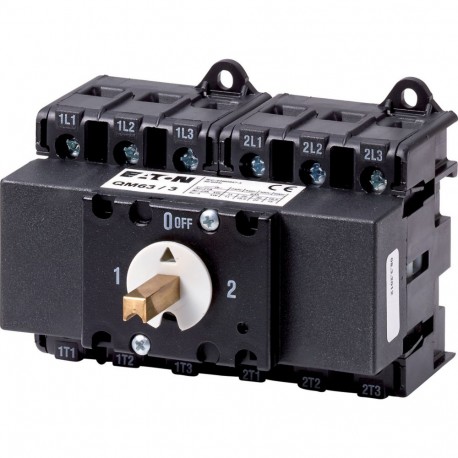

QM63/3 1319807 Y8-1319807 EATON ELECTRIC Sezionatore di potenza, 3p, 63A
QM63/3
1319807
Y8-1319807
EATON-MOELLER
Sezionatore di potenza, 3p, 63A
Sezionatore, 3p, 63A
Commutatore Eaton QM, QM, 63 A, 2 x 3 poli, senza manopola rotativa, Con albero di comando, 6 mm quadrati
QM63/3 interruttore-sezionatore, interruttore, 2x3 poli, corrente termica in aria libera ≦63 A, con albero quadro da 6 mm
Apparecchi elettrici a bassa tensione > Sezionatore
Disconnettori per interruttori DUMECO
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton QM Changeover switch
Sigla catalogo
1319807
EAN
8711426471474
Lunghezza/profondità del prodotto
100 mm
Altezza prodotto
160 mm
Larghezza prodotto
100 mm
Peso prodotto
0.39 kg
Certificazione/i
VDE 0660
RoHS
IEC/EN 60947-3
IEC/EN 60204
CE
IEC/EN 60947
RoHS
IEC/EN 60947-3
IEC/EN 60204
CE
IEC/EN 60947
Codice modello
QM63/3
Features & Functions
Dotato di:
Asse di azionamento
Funzioni
Funzione di arresto opzionale
Numero di poli
A 3 poli
General
Accessori
Contatto ausiliario o conduttore neutro installato dall'utente.
Tipo attuatore
Altro
Grado di protezione
NEMA Altro
Grado di protezione (lato anteriore)
IP20
Metodo di montaggio
attacco posteriore
Montaggio su guida DIN
Montaggio su guida DIN
Posizione di montaggio
Secondo necessità
Categoria di sovratensione
III
Grado di inquinamento
3
Categoria prodotto
Interruttori di commutazione
Tensione nominale di tenuta ad impulso (Uimp)
6000 V
Parametro di sicurezza (EN ISO 13849-1)
Valori B10d conformi a EN ISO 13849-1, tabella C.1
Climatic environmental conditions
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
55 °C
Temperatura ambiente di stoccaggio - min
-30 °C
Temperatura ambiente di stoccaggio - max
80 °C
Terminal capacities
Capacità morsetti
2,5 - 16 mm², cavo rigido
1 x (2,5 - 10) mm², flessibile
1 x (2,5 - 10) mm², flessibile
Lunghezza di spelatura (conduttore principale)
10 mm
Lunghezza di spelatura (conduttore principale)
10 mm
Coppia di serraggio
1,8 Nm, Morsetti a bullone, conduttori principali
Electrical rating
Corrente di cortocircuito condizionale nominale (Iq)
15 kA
Tensione nominale di isolamento (Ui)
690 V
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
22 kW
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
18.5 kW
Tensione nominale di esercizio (Ue), AC - max
690 V
Corrente nominale ininterrotta (Iu)
63 A
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.
Contacts
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Design verification
Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
6 W
Corrente nominale di esercizio per dissipazione specifica (In)
63 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | No |
| versione interruttore di manutenzione/riparazione (EF006986) | No |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 2 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 690 V |
| tensione d'esercizio nominale (EF001435) | 690 V |
| corrente permanente nominale Iu (EF001389) | 63 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 63 A |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 18.5 kW |
| resistenza a corrente di breve durata Icw (EF007050) | 0.78 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 22 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 15 kA |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | No |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | altro |
| tipo di elemento di azionamento (EF006976) | altro |
| bloccabile (EF006281) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| con cablaggio premontato (EF016444) | No |
| grado di protezione (IP), lato frontale (EF003118) | IP20 |
| indice di protezione (NEMA) (EF011959) | altro |
| larghezza (EF000008) | 100 mm |
| altezza (EF000040) | 160 mm |
| profondità (EF000049) | 100 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON INDUSTRIAL SWITCH DISCONNECTORS EN.pdf | 8 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| QM63/3 Y8-1319807 1319807 ES_1319806.pdf | 2 Mbytes |
|
