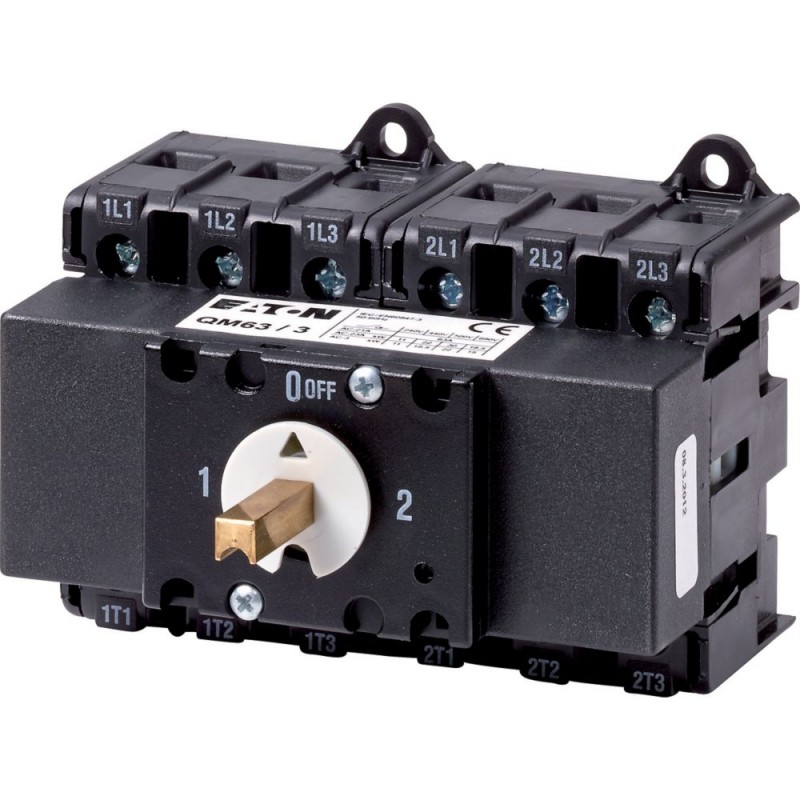

QM63/3 1319807 Y8-1319807 EATON ELECTRIC Umschalter, 2 x 3-polig, 63 A, Lasttrennschalter Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

QM63/3 1319807 Y8-1319807 EATON ELECTRIC Umschalter, 2 x 3-polig, 63 A, Lasttrennschalter

QM63/3

1319807

Y8-1319807

EATON-MOELLER

Umschalter, 2 x 3-polig, 63 A, Lasttrennschalter

QM63/3-KARTON

Eaton QM Umschalter, QM, 63 A, 2 x 3-polig, ohne Drehgriff, mit Antriebsachse, 6 mm quadratisch

Lasttrennschalter QM63/3, Wechslerschalter, 2x3-polig, Freiluft-Wärmestrom Ithe ≦63 A, mit Welle 6mm Vierkant

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

DUMECO Lasttrennschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $218.26
Stückpreis: $218.26
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton QM Changeover switch
Katalognummer
1319807
Produkt Länge/Tiefe
100 mm
Produkthöhe
160 mm
Produktbreite
100 mm
Produktgewicht
0.39 kg
Zertifikat(e)
VDE 0660
RoHS
IEC/EN 60947-3
IEC/EN 60204
CE
IEC/EN 60947
EAN
8711426471474
Modellcode
QM63/3

Merkmale und Funktionen

Ausstattung:
Antriebsachse
Funktionen
Optionale Stopp-Funktion
Anzahl der Pole
3-polig

Allgemein

Zubehör
Vom Benutzer montierter Hilfskontakt oder Neutralleiter.
Stellgliedtyp
Sonstige
Schutzart
NEMA sonsitge
Schutzart, Vorderseite
IP20
Montageart
Rückseitenmontage
Hutschienenmontage
Einbaulage
beliebig
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Umschalter
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V
Sicherheitsparameter (EN ISO 13849-1)
B10d-Werte gemäß EN ISO 13849-1, Tabelle C.1

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
55 °C
Umgebungstemperatur Lagerung - min
-30 °C
Umgebungstemperatur Lagerung - max
80 °C

Anschlussquerschnitte

Anschlusskapazität
2.5 - 16 mm², eindrähtig
1 x (2,5 - 10) mm², feindrähtig
Abisolierlänge (Hauptleiter)
10 mm
Abisolierlänge (Hauptleiter)
10 mm
Anzugsdrehmoment
1,8 Nm, Schraubklemmen, Hauptleiter

Bemessungswerte

Bedingter Bemessungskurzschlussstrom (lq)
15 kA
Bemessungsisolationsspan. (Ui)
690 V
Bemessungsbetriebsleistung bei AC-23 A, 400 V, 50 Hz
22 kW
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
18.5 kW
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V
Bemessungsdauerstrom (Iu)
63 A
Dauerstrom
Bemessungsdauerstrom Iu bei max. Querschnitt.

Ansprechpartner

Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
6 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
63 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 1319807 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Nein
Ausführung als Wartungs-/Reparaturschalter (EF006986) Nein
Ausführung als Sicherheitsschalter (EF006985) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 2
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 690 V
Bemessungsbetriebsspannung (EF001435) 690 V
Bemessungsdauerstrom Iu (EF001389) 63 A
Bemessungsdauerstrom bei AC-21, 400 V (EF009165) 63 A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 18.5 kW
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 0.78 kA
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 22 kW
Bedingter Bemessungskurzschlussstrom Iq (EF001444) 15 kA
Polzahl (EF001391) 3
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Nein
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Geeignet für Frontbefestigung 4-Loch (EF007247) Nein
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Geeignet für Verteilereinbau (EF007262) Nein
Geeignet für Zwischenbau (EF007264) Nein
Farbe des Betätigungselements (EF007167) sonstige
Ausführung des Betätigungselements (EF006976) sonstige
Verriegelbar (EF006281) Nein
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Mit vormontierter Verkabelung (EF016444) Nein
Schutzart (IP), frontseitig (EF003118) IP20
Schutzart (NEMA) (EF011959) sonstige
Breite (EF000008) 100 mm
Höhe (EF000040) 160 mm
Tiefe (EF000049) 100 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON INDUSTRIAL SWITCH DISCONNECTORS EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
QM63/3 Y8-1319807 1319807 ES_1319806.pdf 2 Mbytes QM63/3 Y8-1319807 1319807 ES_1319806.pdf
