> >>QM100/3 1319815 ELECTRIC Sezionatore di potenza, 3p, 100A
Prodotto precedente Prodotto successivo

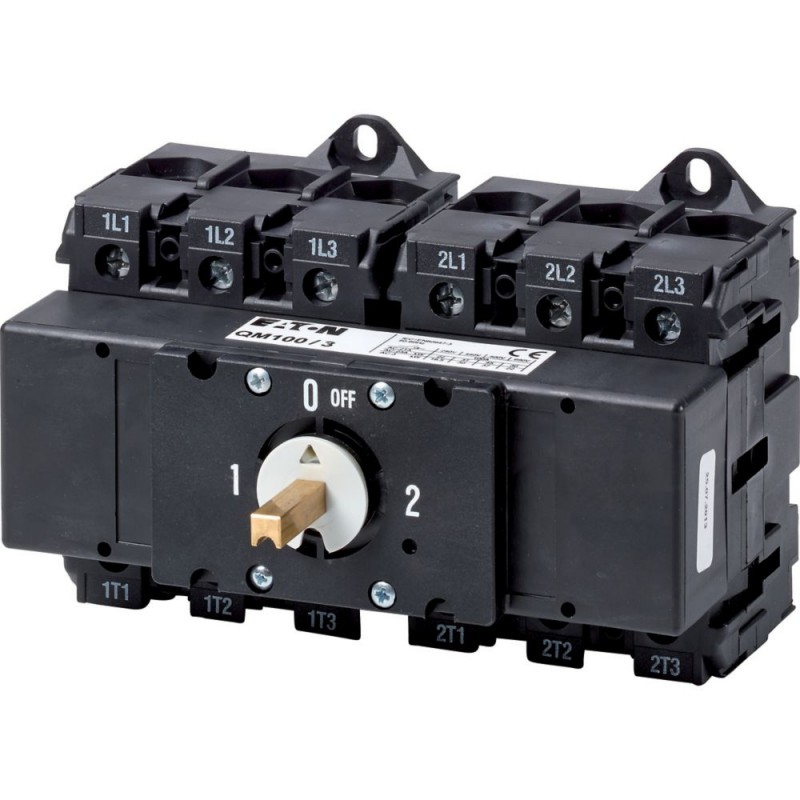

QM100/3 1319815 EATON ELECTRIC Sezionatore di potenza, 3p, 100A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

QM100/3 1319815 EATON ELECTRIC Sezionatore di potenza, 3p, 100A

QM100/3

1319815

EATON-MOELLER

Sezionatore di potenza, 3p, 100A

Commutatore, QM, 100 A, 2 × a 3 polo, senza maniglia rotativa, con asse di azionamento, 6 mm quadrato

Maggiori dettagli


Disconnettori per interruttori DUMECO

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $246.98
Prezzo unitario: $246.98

Quantità Prezzo
1+$246.98
2+$223.98
3+$223.85
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Commutatore, QM, 100 A, 2 × a 3 polo, senza maniglia rotativa, con asse di azionamento, 6 mm quadrato
Sezionatore di potenza QM100/3, commutatore, 2x3 poli, corrente termica Ithe 100 A, con albero 6 mm quadrato

Programma di fornitura

Assortimento
commutatore
Rilevatore tipo
QM
Funzione di arresto
optional
senza maniglia rotativa
con asse di azionamento, 6 mm quadrato
Informazioni sull'entità della fornitura
Contatto ausiliario o conduttore di neutro equipaggiabile successivamente.
Numero di poli
2 × a 3 polo
Contatti ausiliari
0 Contatto NA
0 Contatto NC
Grado di protezione
IP20
Forma costruttiva
a comando rinviato
Potenza nominale d'impiego AC-23A, 50 - 60 Hz [P]
400 V [P]
37 kW
Corrente nominale ininterrotta [Iu]
100 A
Nota sulla corrente nominale ininterrotta Iu
La corrente nominale ininterrotta Iu è fornita con max. sezione trasversale.

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947, VDE 0660, IEC/EN 60204
Sezionatori di potenza secondo IEC/EN 60947-3
Certificazioni
CE, RoHs
Temperatura ambienteFunzionamento [ϑ]
-25 - +55 °C
Temperatura ambienteStoccaggio [ϑ]
-30 - +80 °C
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di tenuta ad impulso [Uimp]
6 kV
Tensione nominale di isolamento [Ui]
690 V
Montaggio
montaggio su guida DIN
Posizione di montaggio
facoltativa
Contatti relè
Valori meccaniciNumero di poli
2 × a 3 polo
Valori meccaniciContatti ausiliari
0 Contatto NA
Valori meccaniciContatti ausiliari
0 Contatto NC
Parametri elettriciCorrente nominale ininterrotta [Iu]
100 A
Parametri elettriciNota sulla corrente nominale ininterrotta Iu
La corrente nominale ininterrotta Iu è fornita con max. sezione trasversale.
Dissipazione per polo, in funzione della corrente [Pvid]
8 W
Potere d'interruzione
Sezionamento sicuro secondo EN 61140Perdite per effetto joule per contatto con Ie
8 W
Tensione alternataAC-23APotenza nominale d'impiego AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
37 kW
Sezioni di collegamento
Rigido
10 - 50 mm2
Flessibile con puntalino secondo DIN 46228flessibile
10 - 35 mm2
flessibile
10/35 mm2
Lunghezza di spelatura
14 mm
Coppia di serraggio vite di collegamento
3 Nm
Parametri tecnici di sicurezza
Note
B10dValori secondo EN ISO 13849-1, tabella C1

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
100 A
Dissipazione per polo, in funzione della corrente [Pvid]
8 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+55 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON INDUSTRIAL SWITCH DISCONNECTORS EN.pdf 8 Mbytes
QM100/3 1319815 IT_1319815.pdf 262 Kbytes QM100/3 1319815 IT_1319815.pdf
