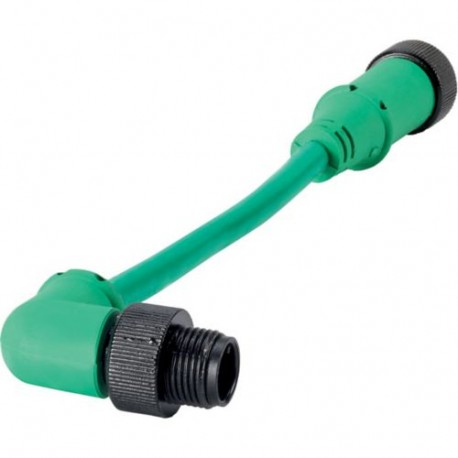

SWD4-M1LR5-RS 183155 Y7-183155 EATON ELECTRIC SmartWire-DT round cable IP67,0,1 m, 5 pole, Prefabricated wit..
SWD4-M1LR5-RS
183155
Y7-183155
EATON-MOELLER

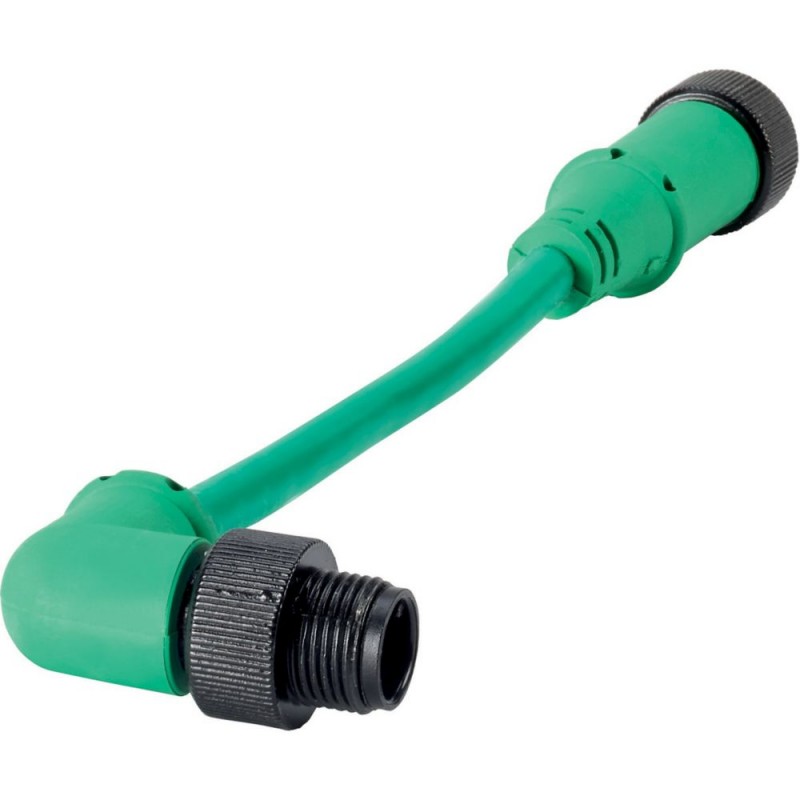

SmartWire-DT round cable IP67,0,1 m, 5 pole, Prefabricated with angled M12 plug and M12 socket
Cavo rotondo SWDT 0.1m 5 poli per il collegamento del modulo IP67 1
Cavo rotondo SmartWire-DT a 5 conduttori con grado di protezione IP67 e lunghezza di 0,1 m, prefabbricato con spina M12 angolata e presa M12
cavi/conduttori > cavo dati e comunicazione
Smartwire Darwin
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
Product Name
Eaton SWD4 Accessory Round cable
Catalog Number
183155
EAN
4015081780884
Product Length/Depth
100 mm
Product Height
16.3 mm
Product Width
16.3 mm
Product Weight
0.034 kg
Certifications
UL
CSA
CSA
Catalog Notes
Condensation: permissible
Model Code
SWD4-M1LR5-RS
Specifiche del prodotto
Number of Poles
Five-pole
Suitable as
Signaling cable
Features
Longitudinal water blocking cable
Oil resistant (acc. EN 60811-404)
Oil resistant (acc. IEC 60811-404)
Radial water blocking cable
UV resistant
Oil resistant (acc. EN 60811-404)
Oil resistant (acc. IEC 60811-404)
Radial water blocking cable
UV resistant
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Cable type
Other
Fitted with:
Right-angle M12 plug
Straight M12 socket, A-keyed
Straight M12 socket, A-keyed
Conductor category
Class 2 = stranded
Cable category
Other
Reaction-to-fire class (EN 13501-6)
None
Specification material outer sheath
Polypropylene
Stranding
Bundle
Stranding element
Pairs
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Nominal cross section (conductor)
0.5 mm²
Number of cores
5
Number of stranding elements
5
NVP value
66.5 %
Outer diameter - approximate
5.6 mm
Permitted bending radius, moving application with forced guidance - min
46 mm
Permitted bending radius, moving application with free movement - min
46 mm
Permitted bending radius, stationary application/permanent installation - min
34 mm
Permitted temperature of outer cable (assembled) without vibration - max
80 °C
Permitted temperature of outer cable (assembled) without vibration - min
-40 °C
Permitted temperature of outer cable (assembling/handling) - max
80 °C
Permitted temperature of outer cable (assembling/handling) - min
-40 °C
Circuit integrity
None
Approved type of underground installation
Other
Material reinforcement
Other
Armouring/reinforcement
None
Cable geometry
Round
Conductor material
Other
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
Product category
SmartWire-DT accessories
Conductor diameter
1.5 mm
AWG-size
20
Cable length
0.1 m
Conductor surface
Bare
Core identification
Colour
Core insulation material
Other
Euro class acidity (EN 13501-6)
None
Euro class flaming droplets/particles (EN 13501-6)
None
Flame retardant
In accordance with EN 60332-1-2
Outer sheath color
Green
Outer sheath material
Polyvinyl chloride (PVC)
Protective sheath material
Other
Screen over stranding
None
Screen over stranding element
Foil
Smoke development class (EN 13501-6)
None
Functions
For directly connecting sensors/actuators to IP67 SWD modules
Nominal voltage U
24 V
Characteristic impedance
100 Ω
Rolled out cable width
5.6 mm
Number of sheath layers
0
Weight per kilometer
340 kg/km
| Caratteristica | Valore |
|---|---|
| tipo di cavo (EF000081) | altro |
| duplex (EF023003) | No |
| materiale del conduttore (EF001622) | altro |
| superficie del conduttore (EF010804) | grezzo |
| diametro del conduttore (EF001621) | 1.5 mm |
| sezione nominale del conduttore (EF000060) | 0.5 mm² |
| dimensione AWG (EF011789) | 20 |
| classe del conduttore (EF001632) | cl. 2 = multifilare |
| numero di fili (EF001792) | 5 |
| numero di elementi del trefolo (EF001688) | 5 |
| elemento ritorto (EF001617) | coppie |
| materiale isolante del conduttore (EF000061) | altro |
| specificazione dell'isolamento dei fili (EF011805) | altro |
| marcatura di filo secondo HD 308 S2 (EF013766) | No |
| marcatura filo (EF000067) | colore |
| schermatura tramite elemento ritorto (EF001623) | pellicola |
| ritorcitura (EF003802) | fascio |
| schermatura su ritorcitura (EF001624) | senza |
| resistenza alla penetrazione longitudinale dell'acqua nel cavo (EF011011) | Sì |
| resistenza alla penetrazione trasversale dell'acqua nel cavo (EF011012) | Sì |
| adatto per posa nel terreno (EF003689) | No |
| tipo di installazione interrata autorizzato (EF015176) | altro |
| rivestimento protettivo (EF001691) | altro |
| materiale del rivestimento (EF001625) | cloruro di polivinile (PVC) |
| specificazione del materiale di rivestimento (EF011806) | polipropilene (PP) |
| colore della guaina (EF001618) | verde |
| numero di strati di guaina (EF016997) | 0 |
| armatura/ferratura (EF001683) | senza |
| materiale di rinforzo (EF013440) | altro |
| geometria di cavo (EF013532) | tondo |
| ritardante di fiamma secondo IEC 60332-1-2 (EF016492) | No |
| ritardante di fiamma secondo IEC 60332-3-21 (Cat A F / R) (EF016493) | No |
| ritardante di fiamma secondo IEC 60332-3-22 (Cat A) (EF016494) | No |
| ritardante di fiamma secondo IEC 60332-3-23 (Cat B) (EF016495) | No |
| ritardante di fiamma secondo IEC 60332-3-24 (Cat C) (EF016496) | No |
| ritardante di fiamma secondo IEC 60332-3-25 (Cat D) (EF016497) | No |
| senza fumo secondo IEC 61034-2 (EF003799) | No |
| senza alogeno secondo IEC 60754-1 (EF016498) | No |
| senza alogeni secondo IEC 60754-2 (EF003792) | No |
| senza alogeno secondo IEC 60754-3 (EF016500) | No |
| reazione al fuoco secondo EN 13501-6: classe (EF011577) | senza |
| reazione al fuoco secondo EN 13501-6: sviluppo di fumo (EF011578) | senza |
| reazione al fuoco secondo EN 13501-6: gocce/particelle infiammate (EF011579) | senza |
| reazione al fuoco secondo EN 13501-6: acidità (EF011580) | senza |
| mantenimento di funzione secondo IEC 60331-23 (EF016619) | No |
| resistente all'olio secondo EN IEC 60811-404 (EF009770) | Sì |
| diametro esterno circa (EF003921) | 5.6 mm |
| raggio di curvatura min. consentito, utilizzo flessibile con guida (EF011801) | 46 mm |
| raggio di curvatura min. consentito, utilizzo flessibile/libertà di movimento (EF011802) | 46 mm |
| raggio di curvatura min. consentito, utilizzo stazionario/posa fissa (EF011803) | 34 mm |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -40 °C |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -40 °C |
| categoria (EF001619) | altro |
| valore NPV (EF008387) | 66.5 % |
| certificato per uso nautico (EF013772) | No |
| adatto come cavo telefonico (EF013768) | No |
| adatto come cavo dati per computer (EF013769) | No |
| adatto come cavo di segnale (EF013770) | Sì |
| può essere utilizzato come cavo di allarme di sicurezza (EF017089) | No |
| filo di drenaggio (EF001029) | No |
| con fune di strappo (EF017088) | No |
| larghezza della linea circa (EF003796) | 5.6 mm |
| altezza della linea circa (EF003797) | 16.3 mm |
| resistenza d'onda (EF001628) | 100 Ohm |
| tensione nominale U (EF001615) | 24 V |
| con protezione contro i roditori (EF007960) | No |
| Compatible with Grade2TV according to XP-C 90-483 (EFFR0001) | No |
| Compatible with Grade3TV according to XP-C 90-483 (EFFR0002) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON PRODUCT CATALOGUE SMART WIRE EN.pdf | 26 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| SWD4-M1LR5-RS Y7-183155 183155 ES_174766.pdf | 953 Kbytes |
|
