Visualizza ingrandito

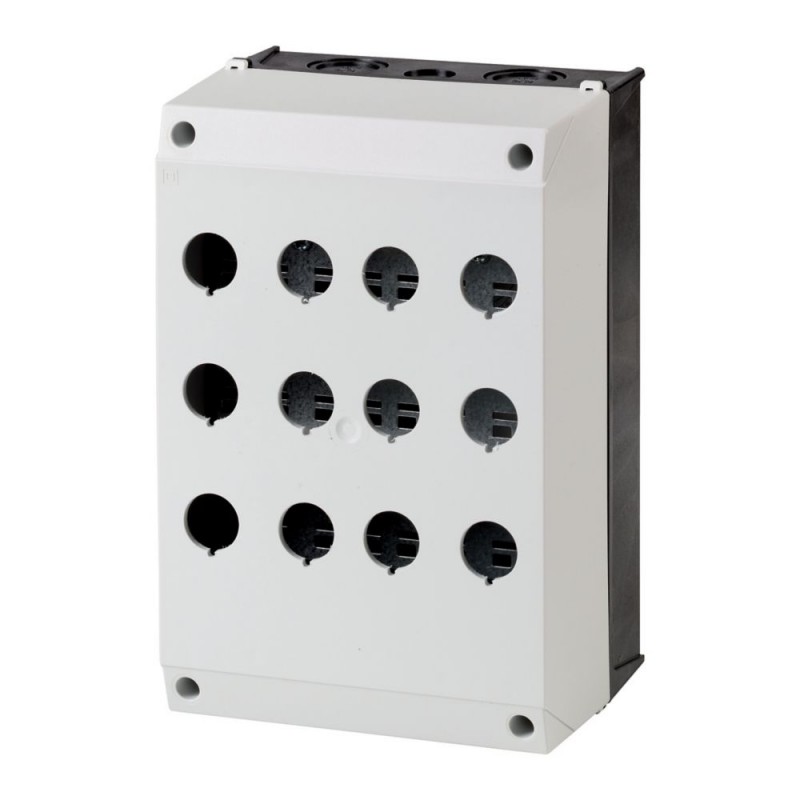

M22-I12 222688 Y7-222688 EATON ELECTRIC Custodia per montaggio sporgente, 12 posti di montaggio
M22-I12
222688
Y7-222688
EATON-MOELLER
Custodia per montaggio sporgente, 12 posti di montaggio
Tastiera di Surface; Isolamento; 12 buche
Scatola da parete, Custodia: Materiale isolante, Con viti in acciaio di alta qualità, Numero di posizioni: 12, Grado di protezione: IP66, Valore RAL Colore: RAL 7035, Colore: Base della custodia antracite, Collegamento SmartWire-DT: no, Da utilizzare con: 12 x 22,5, Da utilizzare con: Pulsanti (illuminati), Selettori (illuminati), Pulsanti a chiave, Spia luminosa, Pulsanti di arresto/arresto di emergenza con etichetta gialla
Apparecchi elettrici a bassa tensione > Pulsante esterno
Ausili di controllo e segnalazione
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲Custodia per montaggio sporgente, 12 posti di montaggio
Custodie per montaggio sporgente, Custodie: materiale isolante, Con viti in acciaio inossidabile, Posti di montaggio: 12, Grado di protezione: IP66, Colore Valore RAL: RAL 7035, Colore: Base della custodia antracite, Collegamento a SmartWire-DT: no, utilizzo con: 12 x 22,5, utilizzabile per: Pulsanti (luminosi), Selettori (luminosi), Pulsanti a chiave, Indicatore luminoso, Pulsanti arresto controllato/arresto d’emergenza con etichetta gialla
Programma di fornitura
Funzione base accessori
Custodie per montaggio sporgente
Custodie
materiale isolante
Con viti in acciaio inossidabile
Posti di montaggio
12 Numero
Grado di protezione
IP66
Colore
Valore RAL
RAL 7035
Colore
Base della custodia antracite
Collegamento a SmartWire-DT
no
utilizzo con
12 x ⌀ 22,5
utilizzabile per
Pulsanti (luminosi)
Selettori (luminosi)
Pulsanti a chiave
Indicatore luminoso
Pulsanti arresto controllato/arresto d’emergenza con etichetta gialla
Selettori (luminosi)
Pulsanti a chiave
Indicatore luminoso
Pulsanti arresto controllato/arresto d’emergenza con etichetta gialla
Dati tecnici
Generalità
Grado di protezione
IP66
Temperatura ambientea giorno
-25 - +70 °C
Entrata cavi preincisaFondo
2 x 32/25 Numero x M…
Entrata cavi preincisaLati
2 x 20
4 x 32/25 Numero x M…
4 x 32/25 Numero x M…
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
su richiesta
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 9.0
Low-voltage industrial components (EG000017) / Pulsante esterno (EC000200)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Unitó Di Comando E Segnalazione / Alloggiamento per l'unitÓ di comando e segnalazione (ecl@ss13-27-37-12-05 [AKF023019])
Numero di punti di comando
12
Forma della scatola
Scatola per montaggio sporgente
Materiale del corpo
Plastica
Grado di qualità alloggiamento materiale
Altro
Diametro delle aperture
22.5 mm
Colore parte superiore scatola
Grigio
Grado di protezione (IP)
IP66
Tipo di protezione (NEMA)
3R
Larghezza
160 mm
Altezza
125 mm
Profondità
mm
Approvazioni
Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Degree of Protection
UL/CSA Type 3R, 4X, 12, 13
| Caratteristica | Valore |
|---|---|
| numero di punti di comando (EF001372) | 12 |
| forma di costruzione della scatola (EF004008) | scatola per montaggio sporgente |
| materiale della scatola (EF001596) | materiale sintetico |
| qualità del materiale dell'alloggiamento (EF024143) | altro |
| diametro delle aperture (EF000243) | 22.5 mm |
| colore parte superiore scatola (EF001373) | grigio |
| grado di protezione (IP) (EF005474) | IP66 |
| indice di protezione (NEMA) (EF011959) | 3R |
| larghezza (EF000008) | 160 mm |
| altezza (EF000040) | 125 mm |
| profondità (EF000049) | 240 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON COMMAND INDICATION EN.pdf | 24 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| M22-I12 Y7-222688 222688 IT_222688.pdf | 111 Kbytes |
|
