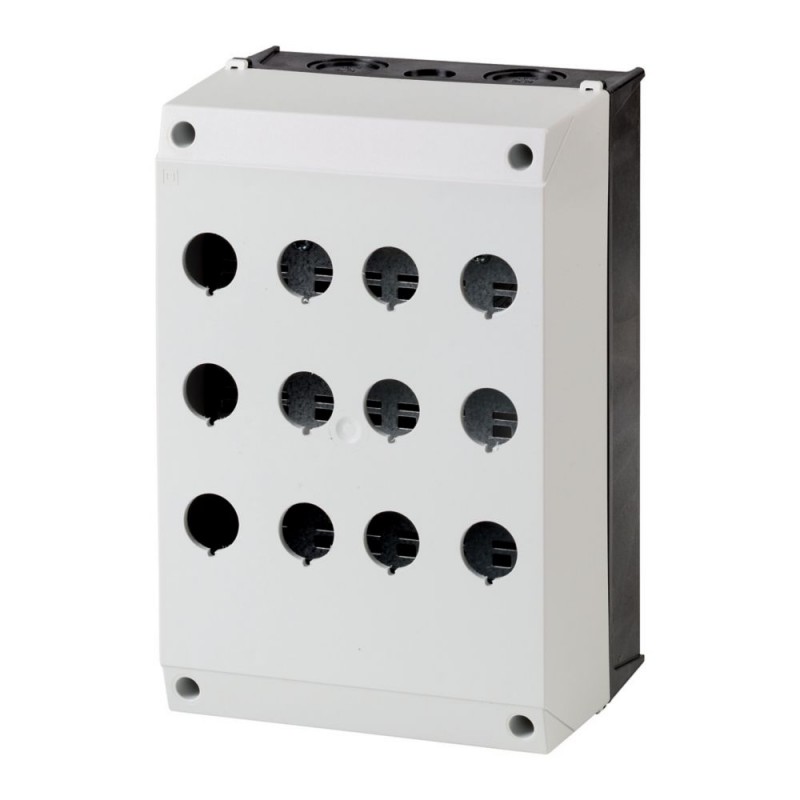

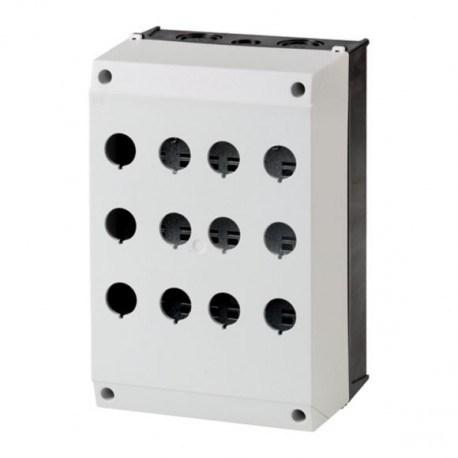

M22-I12 222688 Y7-222688 EATON ELECTRIC Aufbaugehäuse, 12 Einbaustellen Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-I12 222688 Y7-222688 EATON ELECTRIC Aufbaugehäuse, 12 Einbaustellen

M22-I12

222688

Y7-222688

EATON-MOELLER

Aufbaugehäuse, 12 Einbaustellen

Oberflächentastatur; Isolierung; 12 Löcher

Eaton Moeller® series M22 Aufbaugehäuse, 12 Einbaustellen

Aufputzgehäuse, Gehäuse: Isoliertes Material, Mit Edelstahlschrauben, Anzahl der Plätze: 12, Schutzart: IP66, Farbe RAL Wert: RAL 7035, Farbe: Gehäusesockel anthrazit, Anschluss an SmartWire-DT: nein, verwendbar für: 12 x 22,5, verwendbar für: (beleuchtete) Drucktasten, (beleuchtete) Wahlschalter, Schlüsseltasten, Kontrollleuchte, gesteuerte Stopp-/Not-Aus-Taster mit gelbem Etikett

Mehr Infos


Niederspannungsschaltgeräte > Gehäuse für Befehls- und Meldegeräte

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $73.63
Stückpreis: $73.63
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Zubehör Aufbaugehäuse
Katalognummer
222688
Produkt Länge/Tiefe
240 mm
Produkthöhe
125 mm
Produktbreite
160 mm
Produktgewicht
1.301 kg
Zertifikat(e)
CSA File No.: 012528
IEC/EN 60947-5
UL
CSA Class No.: 3211-03
UL 508
UL File No.: E29184
CE
CSA-C22.2 No. 14-05
UL Category Control No.: NKCR
CSA
CSA-C22.2 No. 94-91
EAN
4015082226886
Modellcode
M22-I12

Merkmale und Funktionen

Gehäusefarbe
Grau
Gehäusematerial
Plastik
Ausstattung:
Edelstahlschrauben
Vorprägungen
2 x M32/20 (Durchbrüche zur Leitungseinführung am Sockel)
2 x M20 (Durchbrüche zur Leitungseinführung am Sockel)
4 x M32/25 (Durchbrüche zur Leitungseinführung seitlich)
Vorprägungen
2 x M32/20 (Durchbrüche zur Leitungseinführung am Sockel)
2 x M20 (Durchbrüche zur Leitungseinführung am Sockel)
4 x M32/25 (Durchbrüche zur Leitungseinführung seitlich)
Einbaustellen
12
RAL-Nummer
7035

Allgemein

Schutzart
NEMA 3R
IP66
Öffnungsdurchmesser
22.5 mm

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C

Kommunikation

Anbindung an SmartWire-DT
Nein

Ansprechpartner

Kraft für Zwangsöffnung - min
0 N

Bauartnachweis

10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 222688 Niederspannungsschaltgeräte (EC000200)
Merkmal Wert
Anzahl der Befehlsstellen (EF001372) 12
Gehäusebauform (EF004008) Aufbaugehäuse
Werkstoff des Gehäuses (EF001596) Kunststoff
Werkstoffgüte des Gehäuses (EF024143) sonstige
Durchmesser Öffnungen (EF000243) 22.5 mm
Farbe des Gehäuseoberteils (EF001373) grau
Schutzart (IP) (EF005474) IP66
Schutzart (NEMA) (EF011959) 3R
Breite (EF000008) 160 mm
Höhe (EF000040) 125 mm
Tiefe (EF000049) 240 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-I12 Y7-222688 222688 DE_216523.pdf 1 Mbytes M22-I12 Y7-222688 222688 DE_216523.pdf
