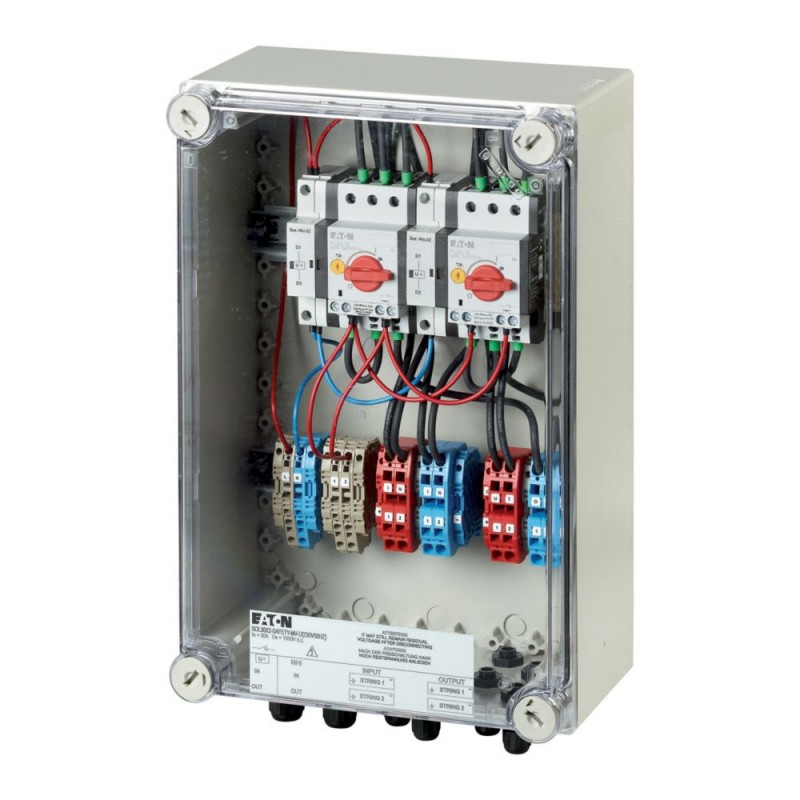

SOL30X2-SAFETY-MC4-U(230V50HZ) 168098 SOL30X2-S-MC4-U-F EATON ELECTRIC Vigile del fuoco switch per 2 stringh..
SOL30X2-SAFETY-MC4-U(230V50HZ)
168098
SOL30X2-S-MC4-U-F
EATON-MOELLER
Vigile del fuoco switch per 2 stringhe, 30A, MC4
Interruttore Antincendio Per 2 Rami 30 A MC4
Interruttore vigili del fuoco, per 2 stringhe, 30A, MC4
apparecchi elettrici a bassa tensione > interruttore
Aparamenta Sistemi fotovoltaici
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Interruttore vigili del fuoco, per 2 stringhe, 30A, MC4
interruttore vigili del fuoco, Grado di protezione: IP65, Conformità alle norme: IEC/EN 60 947-3
Programma di fornitura
Assortimento
Apparecchiature per fotovoltaico
Sotto gamma
interruttore vigili del fuoco
Assortimento
interruttore vigili del fuoco
Campo d'impiego
Edificio ad uso abitativo
Edificio non ad uso residenziale
Edificio non ad uso residenziale
Sigla
SOL-Safety
Tensione nominale d'impiego [Ue]
1000 V
Corrente nominale di esercizio con DC-21A [Ie]
30 A
Corrente nominale di esercizio a DC-PV1 [Ie]
30 A
Corrente nominale di esercizio a DC-PV2 [Ie]
10 A
Numero delle stringhe ingressi
2
Tipo di collegamento ingressi
MC4
Numero di linee delle uscite
2
Tipo di collegamento uscite
MC4
Dati tecnici
Generalità
Conformità alle norme
IEC/EN 60947-3
Posizione di montaggio
Descrizione
Ambito di applicazione: posizioni di sezionato DC nei sistemi fotovoltaici tra generatore fotovoltaico e invertitore per disinserimento energia
Sgancio a distanza tramite sganciatore di minima tensione 230 V, 50 Hz
Segnale di ritorno dello stato di manovra mediante contatti ausiliari, 1 contatto NA e 1 contatto NC
Precablato pronto al collegamento
Lucchettabile in posizione OFF mediante lucchetto
Funzione a scatto
Sgancio a distanza tramite sganciatore di minima tensione 230 V, 50 Hz
Segnale di ritorno dello stato di manovra mediante contatti ausiliari, 1 contatto NA e 1 contatto NC
Precablato pronto al collegamento
Lucchettabile in posizione OFF mediante lucchetto
Funzione a scatto
Elettrico
Poli
a 2 poli
Tensione nominale d'impiego [Ue]
1000 V
Corrente nominale di esercizio con DC-21A [Ie]
30 A
Corrente nominale di esercizio a DC-PV1 [Ie]
30 A
Corrente nominale di esercizio a DC-PV2 [Ie]
10 A
Corrente nominale ammissibile di breve durata (t=1s) [Icw]
0.36 kA
fino a 440 V 50/60 Hz [Icm]
0.32 kA
Categoria d'uso
DC-21 A
DC-PV1
DC-PV2
DC-PV1
DC-PV2
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di tenuta ad impulso [Uimp]
8 kV
elettrico
1500 Manovre
Resistenza interna
7 mΩ
Meccanico
Peso
5.1 kg
Grado di protezione
IP65
Temperatura ambientea giorno
-25 - +60 °C
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Caldo umido, ciclico secondo IEC 60068-2-30
Durata meccanica [Manovre]
100000
Max. frequenza di manovra [man/h]
120 man/h
Verifiche di progetto secondo IEC/EN 61439
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+60 °C
Dati tecnici secondo ETIM 7.0
apparecchi elettrici a bassa tensione (EG000017) / interruttore (EC001105)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttore Di Carico, Sezionatore, Interruttore Di Comando / Commutatore ([email protected] [AKF062013])
esecuzione
interruttore on/off
numero di poli
2
con posizione zero
sì
con ritorno in posizione zero
sì
corrente nominale permanente Iu
30 A
corrente d’esercizio nominale Ie per AC-3, 400 V
0 A
potenza d’esercizio nominale per AC-3, 400 V
0 kW
grado di protezione (IP), lato frontale
IP65
tipo di protezione NEMA, lato frontale
altri
numero di contatti ausiliari, contatti di riposo
1
numero di contatti ausiliari, contatti di chiusura
1
numero di contatti ausiliari, invertitori
0
adatto per fissaggio a terra
sì
adatto per fissaggio frontale
no
adatto per montaggio distributore
no
adatto per costruzione intermedia
no
apparecchio completo nella cassa
sì
materiale della scatola
plastica
esecuzione dell’elemento di azionamento
altri
tipo di collegamento circuito elettrico principale
raccordo a vite
Approvazioni
Specially designed for North America
No
Curve caratteristiche
Caratteristica
Valori limite dei tempi di ritardo per protezione da oscillazioni di tensione.
Dimensioni
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| SOL30X2-SAFETY-MC4-U(230V50HZ) SOL30X2-S-MC4-U-F 168098 IT_168098.pdf | 304 Kbytes |
 |
