Vergrößern
SOL30X2-SAFETY-MC4-U(230V50HZ) 168098 SOL30X2-S-MC4-U-F EATON ELECTRIC Fireman's switch, for 2 strings, 30A,..
SOL30X2-SAFETY-MC4-U(230V50HZ)
168098
SOL30X2-S-MC4-U-F
EATON-MOELLER

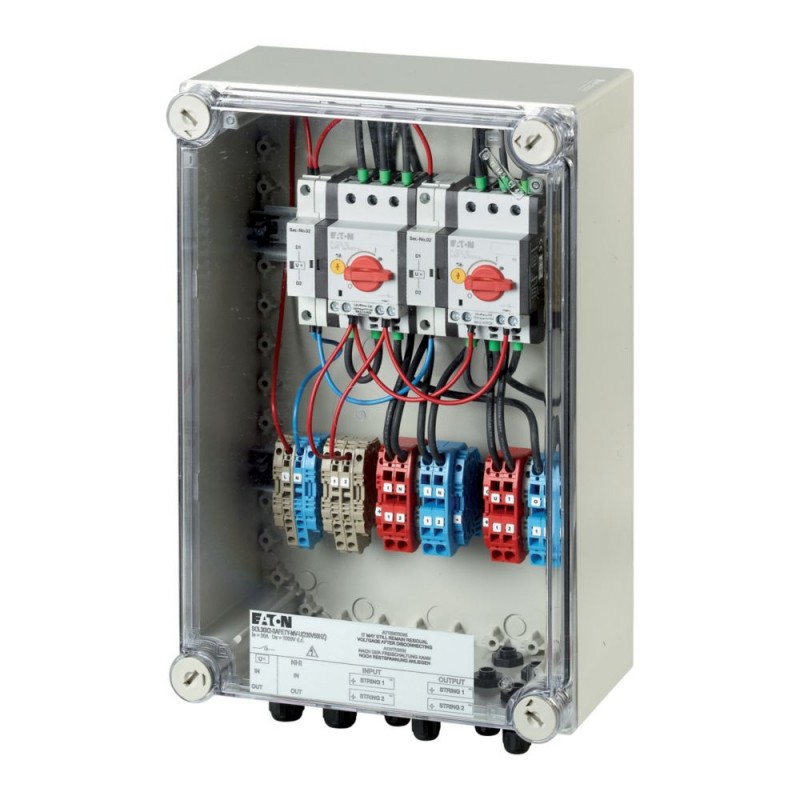

Fireman's switch, for 2 strings, 30A, MC4
SOL30X2-SAFETY-MC4-U(230V50HZ)
Feuerwehrschalter, für 2 Stränge, 30 A, MC4
Niederspannungsschaltgeräte > Lastschalter
Solar Schalter
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Mehr Infos
▲Feuerwehrschalter, für 2 Stränge, 30 A, MC4
Feuerwehrschalter, Schutzart: IP65, Normen und Bestimmungen: IEC/EN 60 947-3
Lieferprogramm
Sortiment
Schaltgeräte für Photovoltaik
Untersortiment
Feuerwehrschalter
Sortiment
Feuerwehrschalter
Einsatzgebiet
Wohngebäude
Nutzgebäude
Nutzgebäude
Typbezeichnung
SOL-Safety
Bemessungsbetriebsspannung [Ue]
1000 V
Bemessungsbetriebsstrom bei DC-21A [Ie]
30 A
Bemessungsbetriebsstrom bei DC-PV1 [Ie]
30 A
Bemessungsbetriebsstrom bei DC-PV2 [Ie]
10 A
Eingänge Anzahl der Stränge
2
Eingänge Anschlussart
MC4
Ausgänge Anzahl der Stränge
2
Ausgänge Anschlussart
MC4
Technische Daten
Allgemeines
Normen und Bestimmungen
IEC/EN 60947-3
Einbaulage
Beschreibung
Anwendungsbereich: DC-Trennstelle in Photovoltaiksystemen zwischen PV-Generator und Wechselrichter zum Abschalten der Energie
Fernauslösung durch integrierten Unterspannungsauslöserb 230 V, 50 Hz
Rückmeldung des Schaltzustandes mittels Hilfsschalter 1 Schließer und 1 Öffner
Anschlussfertig vorverdrahtet
Abschliessbar in AUS-Stellung durch Vorhängeschloss
Sprungschaltfunktion
Fernauslösung durch integrierten Unterspannungsauslöserb 230 V, 50 Hz
Rückmeldung des Schaltzustandes mittels Hilfsschalter 1 Schließer und 1 Öffner
Anschlussfertig vorverdrahtet
Abschliessbar in AUS-Stellung durch Vorhängeschloss
Sprungschaltfunktion
Elektrisch
Anzahl der Pole
2-polig
Bemessungsbetriebsspannung [Ue]
1000 V
Bemessungsbetriebsstrom bei DC-21A [Ie]
30 A
Bemessungsbetriebsstrom bei DC-PV1 [Ie]
30 A
Bemessungsbetriebsstrom bei DC-PV2 [Ie]
10 A
Bemessungskurzzeitstromfestigkeit (t=1s) [Icw]
0.36 kA
bis 440 V 50/60 Hz [Icm]
0.32 kA
Gebrauchskategorie
DC-21 A
DC-PV1
DC-PV2
DC-PV1
DC-PV2
Überspannungskategorie/Verschmutzungsgrad
III/3
Bemessungsstoßspannungsfestigkeit [Uimp]
8 kV
elektrisch
1500 Schaltspiele
Innenwiderstand
7 mΩ
Mechanisch
Gewicht
5.1 kg
Schutzart
IP65
Umgebungstemperaturoffen
-25 - +60 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Lebensdauer, mechanisch [Schaltspiele]
100000
max. Schalthäufigkeit
120 S/h
Daten für Bauartnachweis nach IEC/EN 61439
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+60 °C
Technische Daten nach ETIM 7.0
Niederspannungsschaltgeräte (EG000017) / Lastschalter (EC001105)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Lastschalter, Lasttrennschalter, Steuerschalter / Lastschalter ([email protected] [AKF062013])
Ausführung
Ein-/Ausschalter
Polzahl
2
Mit Nullstellung
ja
Mit Rückzug in Nullstellung
ja
Bemessungsdauerstrom Iu
30 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
0 A
Bemessungsbetriebsleistung bei AC-3, 400 V
0 kW
Schutzart (IP), frontseitig
IP65
NEMA-Schutzart, frontseitig
sonstige
Anzahl der Hilfskontakte als Öffner
1
Anzahl der Hilfskontakte als Schließer
1
Anzahl der Hilfskontakte als Wechsler
0
Geeignet für Bodenbefestigung
ja
Geeignet für Frontbefestigung
nein
Geeignet für Verteilereinbau
nein
Geeignet für Zwischenbau
nein
Komplettgerät im Gehäuse
ja
Werkstoff des Gehäuses
Kunststoff
Ausführung des Betätigungselements
sonstige
Anschlussart Hauptstromkreis
Schraubanschluss
Approbationen
Specially designed for North America
No
Kennlinien
Kennlinie
Grenzwerte der Verzögerungszeiten zur Überbrückung von Spannungsschwankungen.
Abmessungen
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| SOL30X2-SAFETY-MC4-U(230V50HZ) SOL30X2-S-MC4-U-F 168098 DE_168098.pdf | 304 Kbytes |
 |
