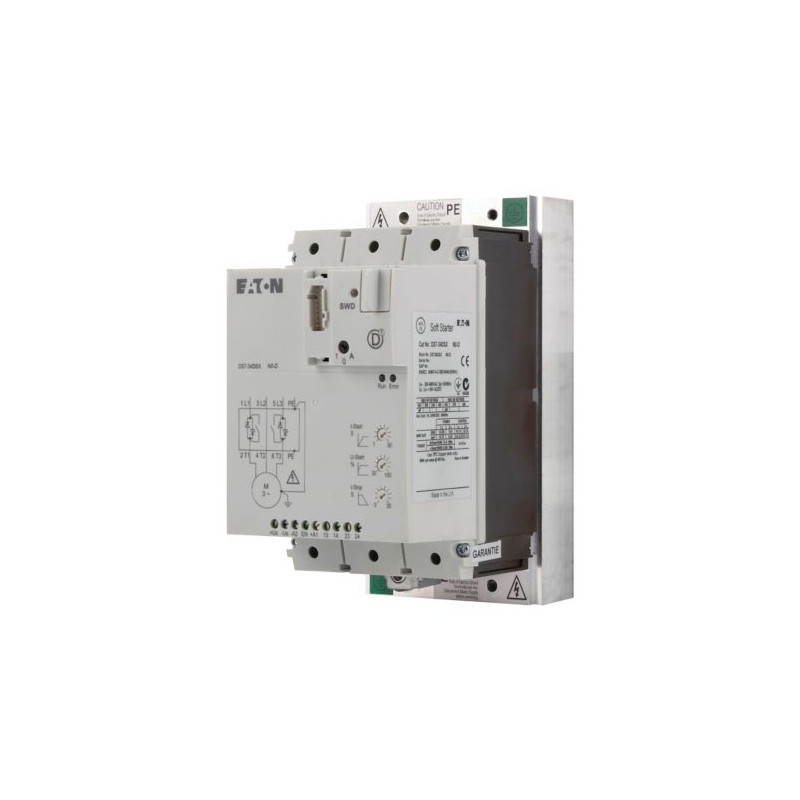

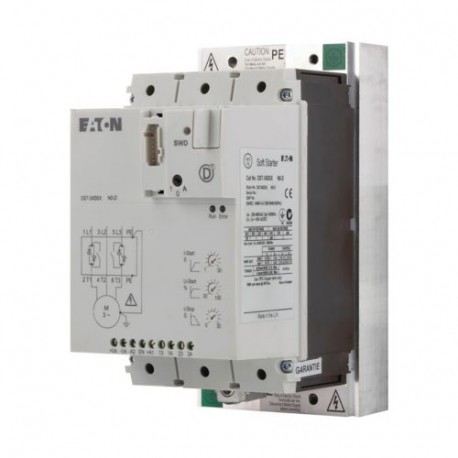

Conformità alle norme
IEC/EN 60947-4-2
UL 508
CSA22,2-14
Approvazioni
UL
CSA
c-Tick
UkrSEPRO
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-3
Caldo umido, ciclico secondo IEC 60068-2-10
Temperatura ambienteFunzionamento [ϑ]
-5 - +40
fino a 60 con 2 % di derating per incremento di temperatura Kelvin °C
Temperatura ambienteStoccaggio [ϑ]
-25 - +60 °C
Altitudine
0…1000 m, inoltre ogni 100 m 1% depotenziamento, max. 2000 m mm
Posizione di montaggio
verticale
Grado di protezioneGrado di protezione
IP20 (Morsetti IP00)
Grado di protezioneincorporato
Con l'utilizzo dei coperchi opzionali della serie NZM è possibile raggiungere un grado di protezione IP40 per tutti i lati.
Protezione contro contatti accidentali
Protezione contro i contatti delle dita e del dorso della mano
Categoria di sovratensione/grado di inquinamento
II/2
Resistenza agli urti
8 g/11 ms
Resistenza alle vibrazioni in conformità con EN 60721-3-2
2M2
Dissipazione statica, indipendente dalla corrente [Pvs]
10 W
Tensione nominale d'impiego [Ue]
200 - 480 V AC
Frequenza di rete [fLN]
50/60 Hz
Corrente nominale d'impiego [Ie]AC-53 [Ie]
55 A
potenza motore assegnata (collegamento standard, In-Line)a 230 V, 50 Hz [P]
15 kW
potenza motore assegnata (collegamento standard, In-Line)a 400 V, 50 Hz [P]
30 kW
potenza motore assegnata (collegamento standard, In-Line)a 200 V, 60 Hz [P]
15 HP
potenza motore assegnata (collegamento standard, In-Line)a 230 V, 60 Hz [P]
20 CV
potenza motore assegnata (collegamento standard, In-Line)a 460 V, 60 Hz [P]
40 HP
Ciclo di sovraccarico secondo IEC/EN 60947-4-2AC-53a
55 A: AC-53a: 3 - 5: 75 - 10
Ciclo di sovraccarico secondo IEC/EN 60947-4-2Contatti di bypass interni
✓
Resistenza al corto circuitoTipo di coordinamento „1“
NZMN1-M63/PKZM4-57
Resistenza al corto circuitoTipo di coordinamento „2“ (supplementare per i fusibili per il tipo di coordinamento „1“)
3 x 170M3013
Zoccolo portafusibili (numero x tipo)
3 x 170H3004
Cavi di potenzaRigido
1 x (25 - 70)
2 x (6 - 25) mm2
Cavi di potenzaFlessibile
1 x (25 - 70)
2 x (6 - 25) mm2
Cavi di potenzaA filo unico o a trefoli
1 x (12 - 2/0) AWG
Cavi di potenzaBandella in rame
2 x 9 x 0,89 x 9 x 0,8 mm
Cavi di potenzaMomento di avviamento
6 (≤ 10 mm²); 9 (> 10 mm²) Nm
Cavi di potenzaCacciavite (PZ: Pozidriv)
PZ2; 1 x 6 mm mm
Cavi di comandoRigido
1 x (0,5 - 2,5)
2 x (0,5 - 1,0) mm2
Cavi di comandoFlessibile con puntalino
1 x (0,5 - 1,5)
2 x (0,5 - 0,75) mm2
Cavi di comandoflessibile
1 x (0,5 - 1,5)
2 x (0,5 - 1,0) mm2
Cavi di comandoRigido o semirigido
1 x (21 - 14)
2 x (21 - 18) AWG
Cavi di comandoMomento di avviamento
0,4 Nm
Cavi di comandoCacciavite
0,6 x 3,5 mm
Ingresso digitaleTensione di comandoComando in DC
24 V DC +10 %/- 15 % oder über SWD V DC
Ingresso digitaleAssorbimento di corrente 24 Vesterna 24 V
1.6 mA
Ingresso digitaleTensione di eccitazioneComando in DC
17.3 - 27 V DC
Ingresso digitaleTensione di diseccitazione [x Us]Comando in DC
0 - 3 V DC
Ingresso digitaleTempo di attrazioneComando in DC
250 ms
Ingresso digitaleTempo di cadutaComando in DC
350 ms
Alimentazione regolatoretensione [Us]
24 V DC +10 %/- 15 % V
Alimentazione regolatoreAssorbimento [Ie]
< 50 mA
Alimentazione regolatoreAssorbimento di corrente picco di carico (chiudere bypass) a 24 V DC [IPeak]
0,6/50 A/ms
Alimentazione regolatoreNota
Tensione di alimentazione esterna
Uscite relèNumero
2 (TOR, RUN)
Uscite relèCampo di tensione
24 V AC/DC
250 V AC V AC
Uscite relèCampo di corrente AC-1
1 A, AC-11 A
Funzione di avviamento graduale
Momenti di rampaTempo di aumento di velocità
1 - 30 s
Momenti di rampaTempo di ritardo
0 - 30 s
Tensione di avvio (= tensione di disinserzione)
30100 %
Tensione di avviamento
30 - 100 %
Limitazione di corrente
(0 - 8) x Ie
Campi d'impiegoCampi d'impiego
Avviamento graduale di motori asincroni a corrente alternata
Campi d'impiegoMotori monofase
●
Campi d'impiegoMotori trifase
✓
Commutazione rapida (contattore statico)
- (momento di rampa minimo 1s)
Funzione di avviamento graduale
✓
teleinvertitore
soluzione esterna necessaria
Soppressione di azionamenti transitori
✓
Limitazione di corrente
●, con PKE
Eliminazione di componenti in corrente continua nei motori
✓
Separazione di potenziale fra lo stadio si potenza e l'azionamento
✓
Interfacce di comunicazione
SmartWire-DT
Tensione nominale di tenuta ad impulso:
- 1.2 ms/50 ms (tempo di salita/tempo di scomparsa dell'impulso secondo IEC/EN 60947-2 o -3)
- vale per circuito di comando/stadio di potenza/custodia
