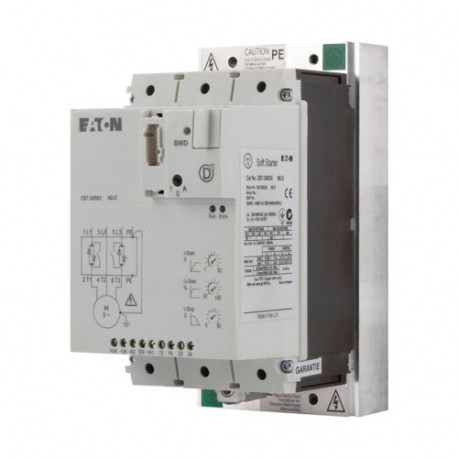

DS7-34DSX055N0-D 134953 Y7-134953 EATON ELECTRIC Softstarter, 55 A, 200 480 V AC, 24 V DC, Baugröße: FS3, Ko..
DS7-34DSX055N0-D
134953
Y7-134953
EATON-MOELLER
Softstarter, 55 A, 200 - 480 V AC, 24 V DC, Baugröße: FS3, Kommunikationsschnittstellen: SmartWire-DT
DS7-34DSX055N0-D
Niederspannungsschaltgeräte > Sanftstarter
Standard-Sanftstarter
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktname
Eaton DS7 Soft starter
Katalognummer
134953
Produkt Länge/Tiefe
156 mm
Produkthöhe
175 mm
Produktbreite
93 mm
Produktgewicht
1.8 kg
Zertifikat(e)
CE
GB 14048.6
UL
IEC/EN 60947-4-2
CSA
CSA22.2-14
UkrSEPRO
UL 508
C-Tick
CSA-C22.2 No 14-05
CSA-C22.2 No 0-M91
GB 14048.6
UL
IEC/EN 60947-4-2
CSA
CSA22.2-14
UkrSEPRO
UL 508
C-Tick
CSA-C22.2 No 14-05
CSA-C22.2 No 0-M91
EAN
4015081317684
Modellcode
DS7-34DSX055N0-D
Features & Functions
Fehlerspeicher
8 Fehler
Ausstattung:
Interne Überbrückung
interne Bypass-Kontakte
interne Bypass-Kontakte
Funktionen
Unterdrückung von Einschalttransienten
Strombegrenzung, mit PKE
Mindest. Rampenzeit 1 s - schnelles Schalten (Halbleiterschütz)
Softstartfunktion
Unterdrückung von Gleichstromanteilen bei Motoren
Potentialtrennung zwischen Leistungsteil und Ansteuerung
eine Drehrichtung
Strombegrenzung, mit PKE
Mindest. Rampenzeit 1 s - schnelles Schalten (Halbleiterschütz)
Softstartfunktion
Unterdrückung von Gleichstromanteilen bei Motoren
Potentialtrennung zwischen Leistungsteil und Ansteuerung
eine Drehrichtung
Schn.st.
SmartWire-DT (integriert)
General
Klasse
Sonstige
Anbindung an SmartWire-DT
Ja
Schutzart
IP20
NEMA 1
NEMA 1
Rahmengröße
FS3
Netzspannung - max
480 V
Netzspannung - min
200 V
Überspannungskategorie
II
Verschmutzungsgrad
2
Produktkategorie
SmartWire-DT Teilnehmer
Funkstörklasse
Klasse B (EN 55011)
Geeignet für
Nebenstromkreise, (UL/CSA)
Typ
Softstarter für dreiphasige Lasten
Spannungsart
Gleichstrom
Ambient conditions, mechanical
Einbaulage
Vertikal
Schockfestigkeit
8 g, 11 ms, Mechanisch
Schwingfestigkeit
2M2 nach EN 60721-3-2
Climatic environmental conditions
Höhe
Über 1000 m mit 1 % Derating pro 100 m
Max. 2000 m
Max. 2000 m
Umgebungsbetriebstemperatur – min
-5 °C
Umgebungsbetriebstemperatur – max
40 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-3
Feuchte Wärme, konstant, nach IEC 60068-2-3
Main conducting paths
Überlastzykl.
AC-53a: 3 - 5: 75 - 10
Bemess.betriebsstrom (le) bei AC-53
55 A
Bemessungsbetriebsspannung (Ue) - max
480 V
Bemessungsbetriebsspannung (Ue) - min
230 V
Bemessungsdaten Kurzschlussschutz
NZMN1-M63/PKZM4-57, Zuordnungsart "1", Stromführenden Hauptpfade
3 x 170M3013, Zuordnungsart 2 (zusätzlich zu den Sicherungen für Zuordnungsart 1), Stromführenden Hauptpfade
3 x 170M3013, Zuordnungsart 2 (zusätzlich zu den Sicherungen für Zuordnungsart 1), Stromführenden Hauptpfade
Netzfrequenz
50/60 Hz, fLN, Hauptstromkreis
Nennspannung - max.
480 V
Motor rating
Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig
15 HP
Zugeordn. Motorleistg b. 220/230V, 60Hz, 3phas
20 HP
Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
40 HP
Bemessungsbetriebsleistung bei 220/230 V, 50 Hz
15 kW
Bemessungsbetriebsleistung bei 400 V, 50 Hz
30 kW
Terminal capacities
Anschlusskapazität (Kupferband)
2 x 9 x 0,8 mm, Hauptleiter
9 x 9 x 0,8 mm, Hauptleiter
9 x 9 x 0,8 mm, Hauptleiter
Anschlusskapazität (freindrähtig mit Aderendhülse)
1 x (0,5 - 1,5) mm², Steuerstromleitungen
2 x (0,5 - 0,75) mm², Steuerstromleitungen
2 x (0,5 - 0,75) mm², Steuerstromleitungen
Anschlusskapazität (fest)
2 x (0,5 - 1,0) mm², Steuerstromleitungen
1 x (25 - 70) mm², Hauptleiter
2 x (6 - 25) mm², Hauptleiter
1 x (0,5 - 2,5) mm², Steuerstromleitungen
1 x (25 - 70) mm², Hauptleiter
2 x (6 - 25) mm², Hauptleiter
1 x (0,5 - 2,5) mm², Steuerstromleitungen
Anschlusskapazität (ein-/mehrdrähtig AWG)
1 x (21 - 14), Steuerstromleitungen
1 x (12 - 2/0), Hauptleiter
2 x (21 - 18), Steuerstromleitungen
1 x (12 - 2/0), Hauptleiter
2 x (21 - 18), Steuerstromleitungen
Anschlusskap. (mehrdräht.)
2 x (0,5 - 1,0) mm², Steuerstromleitungen
1 x (25 - 70) mm², Hauptleiter
2 x (6 - 25) mm², Hauptleiter
1 x (0,5 - 1,5) mm², Steuerstromleitungen
1 x (25 - 70) mm², Hauptleiter
2 x (6 - 25) mm², Hauptleiter
1 x (0,5 - 1,5) mm², Steuerstromleitungen
Schraubendrehergröße
PZ2, 1 x 6 mm, Anschlussschraube, Schlitzschraubendreher
0,6 x 3,5 mm, Klemmschrauben, Steuerstromleitungen
0,6 x 3,5 mm, Klemmschrauben, Steuerstromleitungen
Anzugsdrehmoment
6 Nm (≤ 10 mm²)
0.4 Nm, Schraubklemmen, Steuerstromleitungen
9 Nm (> 10 mm²)
0.4 Nm, Schraubklemmen, Steuerstromleitungen
9 Nm (> 10 mm²)
Control circuit
Stromverbrauch
0,6 A/50 ms, Steuerkreis, Reglerversorgung bei Spitzenbelastung (Bypass schließen) bei 24 V DC
50 mA, Steuerkreis, Reglerversorgung
1,6 mA, Steuerkreis, Digitaleingänge, externe 24 V
50 mA, Steuerkreis, Reglerversorgung
1,6 mA, Steuerkreis, Digitaleingänge, externe 24 V
Rückfallzeit
350ms, Steuerkreis, Digitale Eingänge, DC-betätigt
Abfallspannung
0 - 3 V, DC-betätigt
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei DC - max
24 V
Bemessungssteuerspeisespannung (Us) bei DC - min
24 V
Input/Output
Anzahl der Ausgänge
2 Relais-Ausgänge (TOR, Ready)
Ausgangsspannung
250 V AC (Relaisausgänge)
Schutz
Finger- und handrückensicher, Berührungsschutz
Bemessungssteuerspannung (Uc)
24 V DC (-15 %/+10 %) oder über SmartWire-DT
24 VDC
24 VDC
Bemessungsbetriebsstrom (le) bei AC-11
1 A
Soft start function
Anwendung
Strombegrenzung
(0 - 8) x Ie, Softstartfunktion
Verzögerungszeit
0 - 30 s, Softstartfunktion, Rampenzeiten
Anstiegs-/Hochlaufzeit
1 - 30 s
Startspanng
Max. 100 %, Softstartfunktion, Startspannung = Abschaltspannung
Min. 30 %, Softstartfunktion, Startspannung = Abschaltspannung
Min. 30 %, Softstartfunktion, Startspannung = Abschaltspannung
Design verification
Geräteverlustleistung, stromabhängig pvid
10 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
55 A
Statische Verlustleistung, stromunabhängig PVS
10 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
