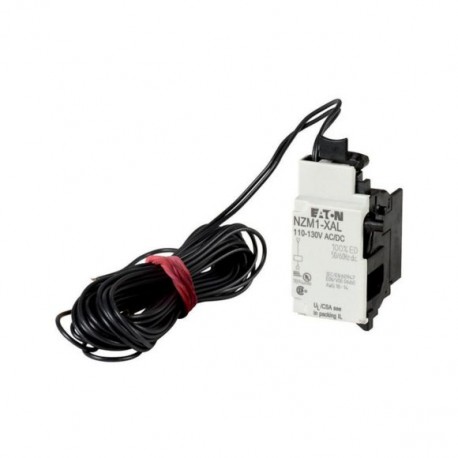

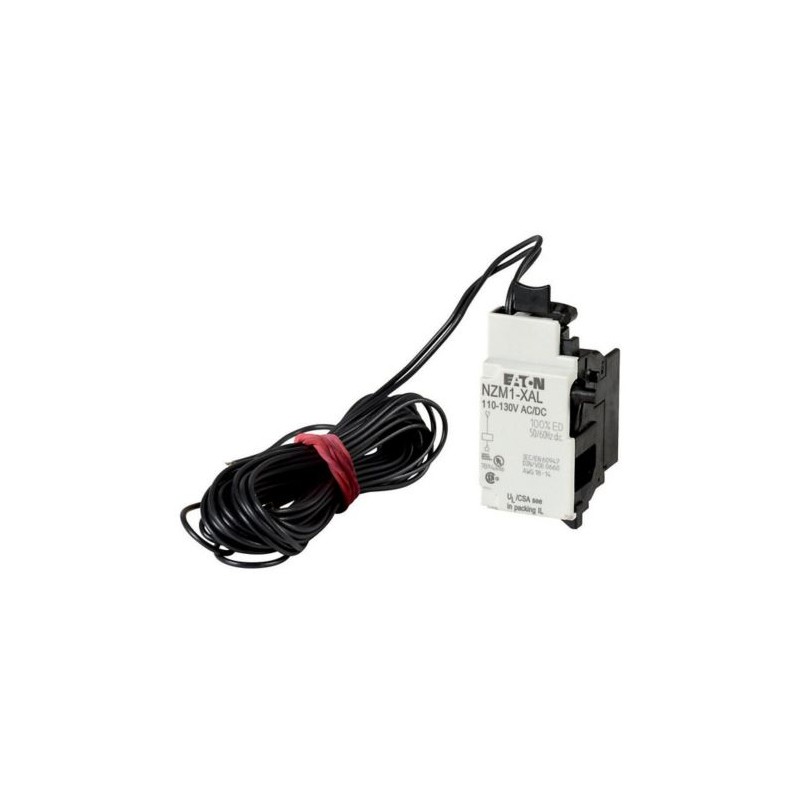

NZM1-XAL24AC/DC 259736 Y7-259736 EATON ELECTRIC Sganciatore a lancio di corrente, 24VAC/DC Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM1-XAL24AC/DC 259736 Y7-259736 EATON ELECTRIC Sganciatore a lancio di corrente, 24VAC/DC

NZM1-XAL24AC/DC

259736

Y7-259736

EATON-MOELLER

Sganciatore a lancio di corrente, 24VAC/DC

Bobina di sgancio, 24VAC/DC

Eaton Moeller series NZM - Molded Case Circuit Breaker. Shunt release, 24VAC/DC, L

Accessori opzionali per la serie di interruttori automatici NZM offre un'ampia gamma di opzioni di applicazione per l'uso in tutto il mondo. L'installazione è sempre flessibile e semplice grazie ai gruppi di funzioni modulari. Note: Gli interruttori vengono attivati da un impulso di tensione o dall'applicazione di una tensione ininterrotta. Se lo sganciatore di bypass è eccitato, si evita in modo sicuro il contatto accidentale con i contatti principali dell'interruttore durante i tentativi di accensione. -XHIV.. contatto ausiliario precoce o NZM. -XU.. Rilascio bypass. Può essere utilizzato per: NZM1 (-4), N (N/A) 1 (-4)

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Sganciatore (per interruttore di potenza)

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $112.80
Prezzo unitario: $112.80
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series NZM sgancio
Sigla catalogo
259736
EAN
4015082597368
Lunghezza/profondità del prodotto
37 mm
Altezza prodotto
66 mm
Larghezza prodotto
32 mm
Peso prodotto
0.044 kg
Conformità
UL/CSA
IEC
RoHS conform
Certificazione/i
CSA (File No. 22086)
UL489
UL listed
CSA (Class No. 1437-01)
UL (Category Control Number DIHS)
IEC60947
UL (File No. E140305)
CE marking
CSA-C22.2 No. 5-09
CSA certified
Codice modello
NZM1-XAL24AC/DC

Specifiche del prodotto

Utilizzato con
NZM1(-4), N(S)1(-4)
Tipo
Caratteristiche speciali
  • Gli interruttori vengo aperti con un impulso di tensione o dall'applicazione di tensione ininterrotta.
  • Se la bobina a lancio di corrente è attiva, previene il contatto con i contatti primari dell’interruttore automatico acceso.
  • Gli sganciatori a lancio di corrente non possono essere installati in concomitanza con il contatto ausiliario anticipato NZM...-XHIV... o lo sganciatore di minima tensione NZM...-XU... .
Tensione nominale
0.7 - 1.1 x Us
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Tipo di collegamento elettrico
Collegamento a vite
Carcassa
NZM1
Classificazione frequenza
50 Hz / 60 Hz / 200 Hz / 400 Hz, DC (sganciatore a lancio di corrente)
Tempo minimo di comando - max
15 ms
Tempo minimo di comando - min
10 ms
Numero di contatti (contatti normalmente aperti)
0
Tempo di reazione
20 ms
Potenza assorbita all’inserzione (sganciatore a lancio di corrente)
2,5 VA/W
Tensione di alimentazione di controllo nominale
24 V AC/DC
Tensione di alimentazione di controllo nominale (Us), AC, 50 Hz - max
24 V
Tensione di alimentazione di controllo nominale (Us) AC, 50 Hz - min
24 V
Tensione nominale di alimentazione di controllo (Us), AC, 60 Hz - max
24 V
Tensione di alimentazione di controllo nominale (Us), AC, 60 Hz - min
24 V
Adatto per
interruttore
Tipo connessione
Con cavo di collegamento di 3 m anziché un collegamento a vite
Tipo di tensione
AC/CC
Capacità morsetti (conduttore pieno/flessibile)
0,75 mm² - 2,5 mm² (2x) per sganciatori di minima tensione, ritardato alla diseccitazione con puntalino
18 - 14 AWG (2x) per sganciatori di minima tensione, ritardato alla diseccitazione
0.75 mm² - 2.5 mm² (1x) a sganciatore a lancio con puntalino
18 - 14 AWG (1x) per sganciatori di minima tensione, ritardato alla diseccitazione
18 - 14 AWG (2x) a sganciatore a lancio di corrente
0.75 mm² - 2.5 mm² (2x) a sganciatore a lancio con puntalino
0,75 mm² - 2,5 mm² (1x) per sganciatori di minima tensione, ritardato alla diseccitazione con puntalino
18 - 14 AWG (1x) a sganciatore a lancio
Tensione di alimentazione di controllo nominale (Us), DC - max
24 V
Tensione di alimentazione di controllo nominale (Us), DC - min
24 V
Tensione nominale in AC (x Us) - max
1.1
Tensione nominale, AC (x Us) - min
.7
Numero di contatti (contatti normalmente chiusi)
0
Numero di contatti (contatti di commutazione)
0
Sgancio in cortocircuito non ritardato - min
0 A
Sganciatore per corto circuito non ritardato - max
0 A
Tempo di lavoro - max
∞
Tensione nominale di comando (contatti relè)
24 V DC
24 V AC

ETIM for 259736 Apparecchi elettrici a bassa tensione (EC001023)
Caratteristica Valore
tensione di alimentazione pilota nominale AC 50 Hz (EF003978) 24 V
tensione di alimentazione pilota nominale AC 60 Hz (EF003979) 24 V
tensione di alimentazione pilota nominale DC (EF003980) 24 V
tipo di tensione per l'azionamento (EF008242) AC/DC
valore iniziale campo di regolaz. dell'attivatore corto circuito non ritardato (EF008187) 0 A
valore finale campo di regolaz. dell'attivatore di corto circuito non ritardato (EF008188) 0 A
tipo di collegamento elettrico (EF003961) raccordo a vite
numero di contatti di chiusura (EF008256) 0
numero di contatti di riposo (EF008255) 0
numero di contatti invertitori (EF008257) 0
adatto per disgiuntore (EF005863) No
adatto per interruttore di carico (EF001543) Sì
adatto per salvamotore (EF005826) No
adatto per relè di sovraccarico (EF001545) No
