Visualizza ingrandito

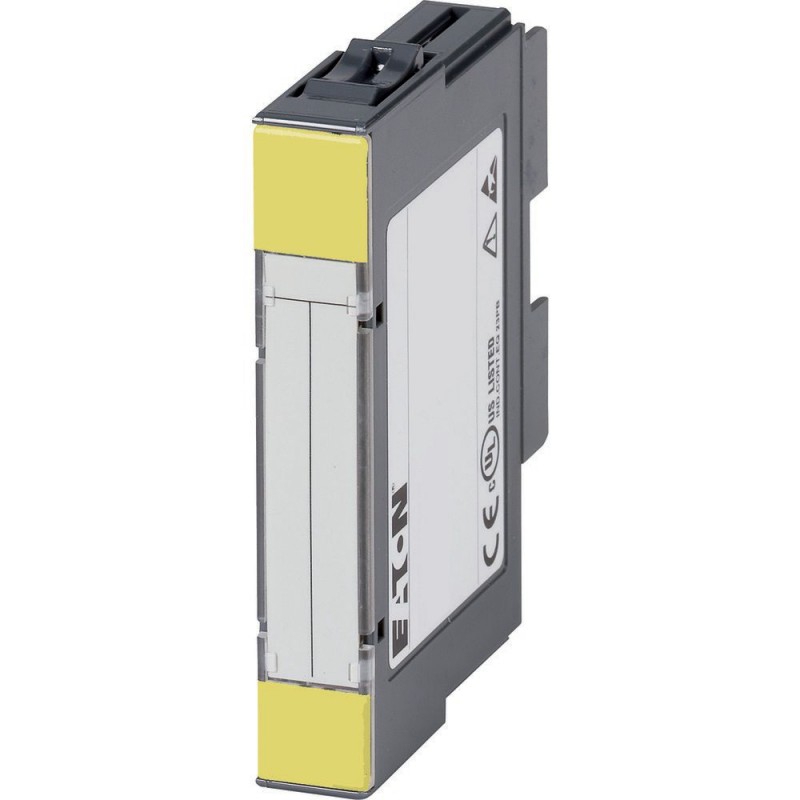

XN-1RS485/422 140152 Y7-140152 EATON ELECTRIC Modulo d'interfaccia seriale XI/ON, RS485/422
XN-1RS485/422
140152
Y7-140152
EATON-MOELLER
Modulo d'interfaccia seriale XI/ON, RS485/422
Modulo di interfaccia XION RS485/422
Eaton XN Serial interface module XI/ON, RS485/422
Il sistema I/O standard XI/ON offre la soluzione I/O giusta per ogni applicazione grazie alla sua elevata modularità e all'ampia gamma di funzioni. Moduli plug-in, moduli hot-swapping, cablaggio sulla vite del modulo base o sulla molla di trazione, codifica meccanica dei moduli. I gateway standard sono compatibili con i sistemi bus CANopen, PROFIBUS-DP, deviceNet ed Ethernet.
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo di comunicazione
Moduli I / O remoti XION
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Modulo di comunicazione Eaton XN
Sigla catalogo
140152
EAN
7640130120082
Lunghezza/profondità del prodotto
55.4 mm
Altezza prodotto
74.1 mm
Larghezza prodotto
12.6 mm
Peso prodotto
0.032 kg
Certificazione/i
UL report applies to both US and Canada
IEC/EN 61000-6-2
IEC/EN 61000-6-4
CSA Class No.: 2252-01, 2252-81
UL Recognized
Certified by UL for use in Canada
UL File No.: E205091
IEC/EN 6113-2
CSA-C22.2 No. 142
UL 508
CE
UL Category Control No.: NRAQ, NRAQ7
IEC/EN 61131-2
CULus
IEC/EN 61000-6-2
IEC/EN 61000-6-4
CSA Class No.: 2252-01, 2252-81
UL Recognized
Certified by UL for use in Canada
UL File No.: E205091
IEC/EN 6113-2
CSA-C22.2 No. 142
UL 508
CE
UL Category Control No.: NRAQ, NRAQ7
IEC/EN 61131-2
CULus
Codice modello
XN-1RS485/422
Features & Functions
Caratteristiche
collegamento bus di campo tramite accoppiatore separato possibile
Dotato di:
Separazione galvanica
General
Lunghezza cavo
30 m, Interfaccia RS232
Canali
RxD, TxD
Corrente assorbita
90 mA, dal modulo bus, Moduli di ingresso analogici
25 mA, dal Terminale di alimentazione
25 mA, dal Terminale di alimentazione
Grado di protezione
IP20
Resistenza di isolamento
500 V, Scatola per circuito di comando/principale
500 V, Circuito di comando/principale
500 V, Circuito di comando/principale
Metodo di montaggio
montaggio su guida portante possibile
Resistenza
120 Ω (impedenza conduttore)
Adatto per
Moduli base senza collegamento C, per alimentazione sensore: 4 fili
Tipo
Utilizzato con
XN-S4T-SBBS
XN-S4S-SBBS
XN-S4S-SBBS
Tipo di tensione
DC
Ambient conditions, mechanical
Caduta e ribaltamento
Secondo IEC 60068-2-31, caduta libera conforme a IEC 60068-2-32
Resistenza agli urti
Continuo in conformità a IEC/EN 60068-2-29
meccanico, secondo IEC/EN 60068-2-27
meccanico, secondo IEC/EN 60068-2-27
Resistenza alle vibrazioni
secondo IEC/EN 60068-2-6
Climatic environmental conditions
Temperatura ambiente di esercizio - min
0 °C
Temperatura ambiente di esercizio - max
55 °C
Temperatura ambiente di stoccaggio - min
-25 °C
Temperatura ambiente di stoccaggio - max
85 °C
Condizioni ambientali
Gas nocivi - SO2: 10 ppm (umidità relativa < 75%, senza condensa)
Gas nocivi - H2S: 1 ppm (umidità relativa < 75%, senza condensa)
Gas nocivi - H2S: 1 ppm (umidità relativa < 75%, senza condensa)
Umidità relativa
5 - 95 % (indoor, Level RH-2, non-condensing for storage at 45°C)
Electro magnetic compatibility
Scarica in aria
secondo EN 61100-4-2
Impulso burst
secondo IEC/EN 61000-4-4
Scarica dei contatti
secondo EN 61100-4-2
Campi elettromagnetici
Conforme a IEC EN 61100-4-2
Disturbi emessi
230 - 1000 MHz (radiated, high frequency, according to EN 55016-2-3)
30 - 230 MHz (radiated, high frequency, according to EN 55016-2-3)
30 - 230 MHz (radiated, high frequency, according to EN 55016-2-3)
Interferenza radiofrequenza
IEC/EN 61100-4-6
Valore nominale sovratensione
Conforme a IEC/EN 61000-4-5 livello 4
Buchi di tensione
Conforme a EN 61131-2 (variazioni di tensione/buchi di tensione)
Electrical rating
Black-out
Normalmente 1 W
Tensione nominale di esercizio
24 V DC (terminale di alimentazione)
Tensione di alimentazione a 50 Hz AC - min
0 V
Tensione di alimentazione a 50 Hz AC - max
0 V
Tensione di alimentazione a DC - min
18 V
Tensione di alimentazione in DC - max
30 V
Communication
Terminazione bus
120 Ω (esterno)
Velocità di trasmissione dati
Selezionabile fino a 115200 Bit/s
64 Byte, Buffer dati, Trasmissione
128 Byte, Buffer dati, Ricezione
Max. 115200 bit/s (parametrizzabile), impostazione predefinita: 9600 Bit/s, 7 bit di dati, parità dispari, 2 bit di stop
64 Byte, Buffer dati, Trasmissione
128 Byte, Buffer dati, Ricezione
Max. 115200 bit/s (parametrizzabile), impostazione predefinita: 9600 Bit/s, 7 bit di dati, parità dispari, 2 bit di stop
Interfacce
a 2 fili, Interfaccia RS485 half-duplex
a 2 fili, half-duplex o a 4 fili, Interfaccia RS422 full-duplex
a 2 fili, half-duplex o a 4 fili, Interfaccia RS422 full-duplex
Numero di bit
1 byte di diagnosi
4 byte di parametri
4 byte di parametri
Protocollo
altri sistemi bus
Safety
Categoria di sicurezza rischio esplosioni per polveri
Nessuna
Categoria di sicurezza da esplosione per gas
Nessuno
Separazione galvanica
Tramite accoppiatore ottico: sì
Design verification
Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
1 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
I requisiti della norma di prodotto sono soddisfatti.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione AC 50 Hz (EF007532) | 0 V |
| tensione di alimentazione AC 60 Hz (EF007533) | 0 V |
| tensione di alimentazione DC (EF007534) | 18 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per TCP/IP (EF003050) | No |
| supporta il protocollo per PROFIBUS (EF003052) | No |
| supporta il protocollo per CAN (EF003053) | No |
| supporta il protocollo per INTERBUS (EF003054) | No |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo per EIB (EF003055) | No |
| supporta il protocollo pour Modbus (EF003057) | No |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | Sì |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| standard radio eGPRS (EDGE) (EF009703) | No |
| standard radio GSM (EF008524) | No |
| standard radio LTE (EF009709) | No |
| standard radio UMTS (EF008525) | No |
| link IO master (EF007298) | No |
| componenti del sistema (EF004118) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| con separazione del potenziale (EF003272) | Sì |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | Sì |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| certificato per area pericolosa UL classe I (EF017622) | No |
| certificato per area pericolosa UL classe II (EF017625) | No |
| certificato per area pericolosa UL classe III (EF017627) | No |
| certificato per area pericolosa UL divisione 1 (EF017628) | No |
| certificato per area pericolosa UL divisione 2 (EF017629) | No |
| certificato per area pericolosa UL gruppo A (acetilene) (EF017632) | No |
| certificato per area pericolosa UL gruppo B (idrogeno) (EF017633) | No |
| certificato per area pericolosa UL gruppo C (etilene) (EF017635) | No |
| certificato per area pericolosa UL gruppo D (propano) (EF017636) | No |
| certificato per area pericolosa UL gruppo E (polvere metallica) (EF017637) | No |
| certificato per area pericolosa UL gruppo F (polvere carboniosa) (EF017638) | No |
| certificato per area pericolosa UL gruppo G (polvere non conduttiva) (EF017639) | No |
| larghezza (EF000008) | 12.6 mm |
| altezza (EF000040) | 74.1 mm |
| profondità (EF000049) | 55.4 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
