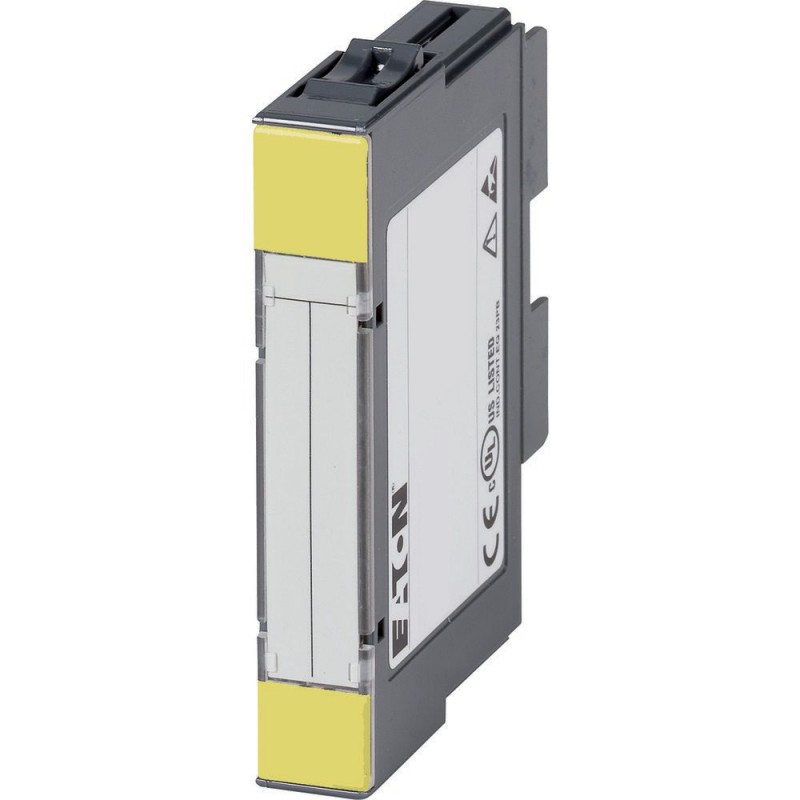

XN-1RS485/422 140152 0004520688 EATON ELECTRIC Interface série RS485 / 422 85 50 270322 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

XN-1RS485/422 140152 0004520688 EATON ELECTRIC Interface série RS485 / 422 85 50 270322

XN-1RS485/422

140152

0004520688

EATON-MOELLER

Interface série RS485 / 422 85 50 270322

Mais detalhes


Controladores industriais (PLC) > Módulo de comunicação de periféricos descentralizado de bus de campo

Módulos de E / S remotos XION

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $489.21
Preço unitário: $489.21

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Interface Serial do módulo XI/, RS485/422
O XI/I/O standard sistema oferece a melhor solução de e/S para cada aplicação, devido à sua grande modularidade e a grande variedade de funções. Pluggable módulos hot-swapping de módulos, a fiação do módulo básico do parafuso ou a mola de tensão, módulos de' codificação mecânica. Os gateways padrão de suporte a sistemas de bus CANopen, PROFIBUS-DP, deviceNet e Ethernet.

Programa de entrega

Função
XI/módulos de tecnologia
Breve Descrição
Taxa de transmissão selecionável até 115200 Bits/s
Para uso com
XN-S4T-SBBS
XN-S4S-SBBS

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
1 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
0 °C
Temperatura de funcionamento max.
+55 °C
Grau de Proteção
IP20
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Atende a norma de produto requisitos.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

PLC (EG000024) / Fieldbus, decentr. periferia - módulo de comunicação (EC001604)
De engenharia elétrica, automação, controle de processo de engenharia / Controle / bus de Campo, periférico descentralizado / bus de Campo, periférico descentralizado - módulo de comunicações ([email protected] [BAA073013])
Tensão de alimentação AC 50 Hz
0 - 0 V
Tensão de alimentação CA 60 Hz
0 - 0 V
Tensão de alimentação DC
18 - 30 V
Tipo de tensão de tensão de alimentação
DC
Suporte de protocolo para TCP/IP
Nenhum
Suporte de protocolo para PROFIBUS
Nenhum
Suporte de protocolo para PODE
Nenhum
Suporte de protocolo para INTERBUS
Nenhum
Suporte de protocolo para a ASI
Nenhum
Suporte de protocolo para KNX
Nenhum
Suporte de protocolo para MODBUS
Nenhum
Suporte de protocolo de Dados-de-Estrada
Nenhum
Suporte de protocolo para DeviceNet
Nenhum
Suporte de protocolo para SUCONET
Nenhum
Suporte de protocolo de LON
Nenhum
Suporte de protocolo para SERCOS
Nenhum
Suporte de protocolo para PROFINET IO
Nenhum
Suporte de protocolo para PROFINET CBA
Nenhum
Suporte de protocolo Foundation Fieldbus
Nenhum
Suporte de protocolo de rede EtherNet/IP
Nenhum
Suporte de protocolo de Interface de Segurança no Trabalho
Nenhum
Suporte de protocolo de Segurança do DeviceNet
Nenhum
Suporte de protocolo para INTERBUS-Segurança
Nenhum
Suporte de protocolo para PROFIsafe
Nenhum
Suporte de protocolo para SafetyBUS p
Nenhum
Suporte de protocolo para outros sistemas de bus
Nenhum
Rádio Bluetooth padrão
Nenhum
Rádio padrão WLAN 802.11
Nenhum
Rádio padrão GPRS
Nenhum
Rádio padrão GSM
Nenhum
Rádio padrão UMTS
Nenhum
IO link master
Nenhum
Sistema de acessório
Sim
Grau de proteção (IP)
IP20
Com separação de potencial
Sim
Fieldbus conexão de barramento separado acoplador possível
Sim
Montagem em trilho possível
Sim
Montagem na parede/montagem directa
Nenhum
Frente a construir no possível
Nenhum
Cremalheira-montagem possível
Nenhum
Adequado para funções de segurança
Nenhum
Categoria, de acordo com EN 954-1
SIL, de acordo com IEC 61508
Nenhum
Nível de desempenho acc. EN ISO 13849-1
Nenhum
Appendant agente de operação (Ex ia)
Nenhum
Appendant agente de operação (Ex ib)
Nenhum
Explosão categoria de segurança para gás
Nenhum
Explosão categoria de segurança para pó
Nenhum
Largura
12.6 mm
Altura
74.1 mm
Profundidade
55.4 mm de

Aprovações

Padrões De Produto
UL 508, CSA-C22.2 Nº 142; IEC/EN 6113-2; marcação CE
UL Arquivo Nº.
E205091
UL Controlo de Categoria Nenhuma.
NRAQ, NRAQ7
CSA Arquivo.
UL relatório aplica-se a ambos, EUA e Canadá
CSA Classe Nenhuma.
2252-01, 2252-81
América Do Norte Certificação
UL, certificado pela UL para o uso no Canadá
Especialmente concebido para a América do Norte
Nenhum
Limitação De Corrente Do Disjuntor
Nenhum
Grau de Proteção
IEC: IP20, UL/CSA Tipo: -

Dimensões

2725DIM-3
