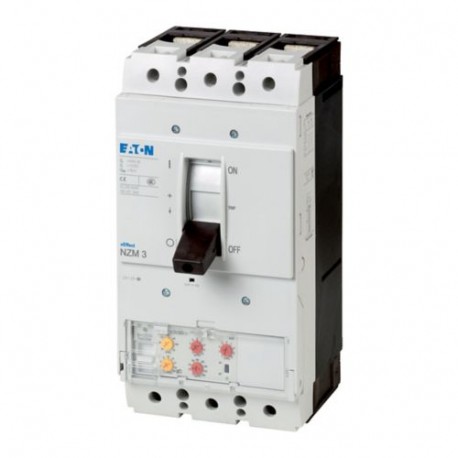

NZMH3-VE630-S1

119368

EATON-MOELLER

Interruttore automatico di potenza, 3p, 630A, 1000 V

Maggiori dettagli


apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti

Interruttori automatici con custodia modellata NZM

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $3,222.21
Prezzo unitario: $3,222.21

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Interruttore automatico di potenza, 3p, 630A, 1000 V
Interruttore automatico di potenza NZM3, A 3 poli, Potere d'interruzione 1000 V 50/60 Hz( Ics): 15 kA, Corrente nominale = corrente nominale ininterrotta( In = Iu): 630 A, Tecnica di installazione: Montaggio fisso, collegamento a vite, Norma/Approvazione: IEC, Funzione di protezione: Protezione impianto, cavo, selettiva e generatore

Programma di fornitura

Assortimento
interruttore automatico di potenza
Funzione di protezione
Protezione impianto, cavo, selettiva e generatore
Norma/Approvazione
IEC
Tecnica di installazione
Montaggio fisso
Tecnica di sgancio
Sganciatore elettronico
Grandezza
NZM3
Descrizione
Misurazione del valore effettivo e “memoria termica”
impostazione della classe d'intervento regolabile tr a 6 x Ir o infinito (senza sganciatore termico)
tempo di ritardo regolabile tsd: livelli: 0, 20, 60, 100, 200, 300, 500, 750, 1000 ms
funzione i2t costante: attivabile
tecnica di collegamento NZM4..S1: collegamento sbarre isolato (collegamento a vite NZM4-XKS)
Numero di poli
A 3 poli
Dotazione standard
collegamento a vite
Corrente nominale = corrente nominale ininterrotta [In= Iu]
630 A
Potere d'interruzione
1000 V 50/60 Hz [Icu]
15 kA
Campo di taratura
Sganciatore termico[Ir]
315 - 630 A
Sganciatore magnetico[Irm]senza ritardo[Ii= Inx …]
2 - 8
Sganciatore magnetico[Irm]con ritardo[Isd= Irx …]
1,5 - 7

Dati tecnici

Interruttori automatici di potenza
Tensione nominale di tenuta ad impulso [Uimp]Circuito principale
8000 V
Tensione nominale di tenuta ad impulso [Uimp]Contatti ausiliari
6000 V
Tensione nominale d'impiego [Ue]
1000 V AC
Corrente nominale = corrente nominale ininterrotta [In= Iu]
630 A
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di isolamento [Ui]
1000 V
Categoria d'uso
A
Temperatura ambienteTemperatura ambiente stoccaggio
-40 - +70 °C
Temperatura ambienteFunzionamento
-25 - +70 °C
Potere nominale di chiusura sotto corto circuito [Icm]
240 V 50/60 Hz [Icm]
330 kA
400/415 V 50/60 Hz [Icm]
330 kA
440 V 50/60 Hz [Icm]
286 kA
525 V 50/60 Hz [Icm]
143 kA
690 V 50/60 Hz [Icm]
74 kA
1000 V 50/60 Hz [Icm]
17 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]
Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]240 V 50/60 Hz [Icu]
150 kA
Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]400/415 V 50 Hz [Icu]
150 kA
Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]440 V 50/60 Hz [Icu]
130 kA
Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]525 V 50/60 Hz [Icu]
65 kA
Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]690 V 50/60 Hz [Icu]
35 kA
Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]1000 V 50/60 Hz [Icu]
15 kA
Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]230 V 50/60 Hz [Ics]
150 kA
Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]400/415 V 50/60 Hz [Ics]
150 kA
Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]440 V 50/60 Hz [Ics]
130 kA
Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]525 V 50/60 Hz [Ics]
33 kA
Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]690 V 50/60 Hz [Ics]
9 kA
Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]1000 V AC [Ics]
10 kA
Corrente nominale di breve durata ammissibile
t = 0,3 s [Icw]
3.3 kA
t = 1 s [Icw]
3.3 kA
Durata meccanica [Manovre]
15000
Max. frequenza di manovra [man/h]
60 man/h
Durata meccanica: scatto max. 50% da parte dello sganciatore A/U
Durata, elettrica
1000 V 50/60 Hz [Manovre]
1000
Sezioni di collegamento
Dotazione standard
collegamento a vite
Cavo circolare CuMorsetto a mantelloRigido
2 x 16 mm2
Cavo circolare CuMorsetto a mantelloFlessibile
1 x (35 - 240)
2 x (25 - 120) mm2
Cavo circolare CuMorsetto a tunnelflessibileflessibile
1 x (25 - 185) mm2
Cavo circolare CuMorsetto a tunnelflessibileDoppio foro
1 x (50 - 240)
2 x (50 - 240) mm2
Cavo circolare CuCollegamento a bullone e collegamento posterioredirettamente sull'interruttorerigido
1 x 16
2 x (10 - 16 mm2
Cavo circolare CuCollegamento a bullone e collegamento posterioredirettamente sull'interruttoreflessibile
1 x (25 - 120)
2 x (25 - 120) mm2
Cavo in alluminio o rameMorsetto a tunnelrigido
1 x 16 mm2
Cavo in alluminio o rameMorsetto a tunnelflessibileflessibile
1 x (25 - 185)2)mm2
Cavo in alluminio o rameMorsetto a tunnelflessibile
2)In base alla casa produttrice dei cavi, collegabile fino a 240 mm²
Cavo in alluminio o rameMorsetto a tunnelflessibileDoppio foro
1 x (50 - 240)
2 x (50 - 240) mm2
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Morsetto a mantello [min.]
6 x 16 x 0.8 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Morsetto a mantello [max.]
10 x 24 x 1.0
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Collegamento a bullone e collegamento posterioreBandella in rame, forata [min.]
6 x 16 x 0.8 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Collegamento a bullone e collegamento posterioreBandella in rame, forata [max.]
10 x 32 x 1,0 + 5 x 32 x 1,0 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Collegamento a bullone e collegamento posteriorePiastre di collegamento allargate
(2 x) 10 x 50 x 1.0 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioreCollegamento a bullone
M10
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioredirettamente sull'interruttore [min.]
20 x 5 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioredirettamente sull'interruttore [max.]
30 x 10
+ 30 x 5 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posteriorePiastre di collegamento allargatePiastre di collegamento allargate [max.]
2 x (10 x 50) mm
Cavi di comando
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mm2

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
630 A
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
119.07 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

apparecchi elettrici a bassa tensione (EG000017) / disgiuntore per protezione trasformatori, generatori e impianti (EC000228)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Interruttore di potenza per trasf., generat. e protez. impianti ([email protected] [AJZ716013])
corrente nominale permanente Iu
630 A
tensione nominale
1000 - 1000 V
corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz
150 kA
intervallo di regolazione sganciatore di sovraccarico
315 - 630 A
intervallo di regolazione dell’attivatore di corto circuito con ritardo breve
472 - 4410 A
intervallo di regolazione dell’attivatore di corto circuito non ritardato
1260 - 5040 A
protezione dalle dispersioni a terra integrata
no
tipo di collegamento circuito elettrico principale
raccordo a vite
tipologia costruttiva dell'apparecchio
apparecchio da incasso, tecnica a installazione fissa
adatto per montaggio su guida a cappello
no
montaggio su guida a DIN opzionale
no
numero di contatti ausiliari, contatti di riposo
0
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, invertitori
0
segnalatore di intervento presente
no
con sganciatore di minima tensione
no
numero di poli
3
posizione del collegamento per circuito elettrico principale
davanti
esecuzione dell’elemento di azionamento
bilanciere
apparecchio completo con unità di sicurezza
sì
azionamento a motore integrato
no
azionamento a motore opzionale
sì
grado di protezione (IP)
IP20

Curve caratteristiche

Caratteristica
123U183
Caratteristica
1230DIA-11
Corrente passante
Caratteristica
1230DIA-21
Energia passante
Caratteristica
123U172

Dimensioni

123X330
① Spazio di spegnimento, distanza di sicurezza minima rispetto ad altre superfici
② Distanza di sicurezza minima rispetto a parti vicine
123X553
