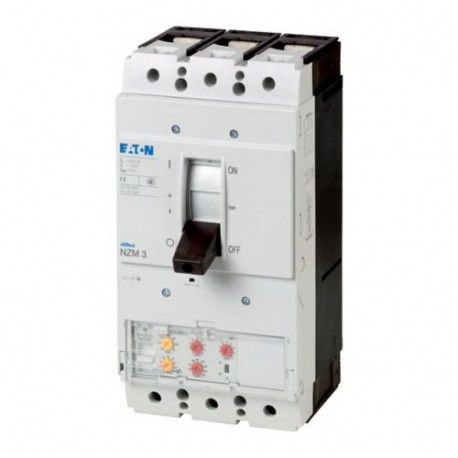

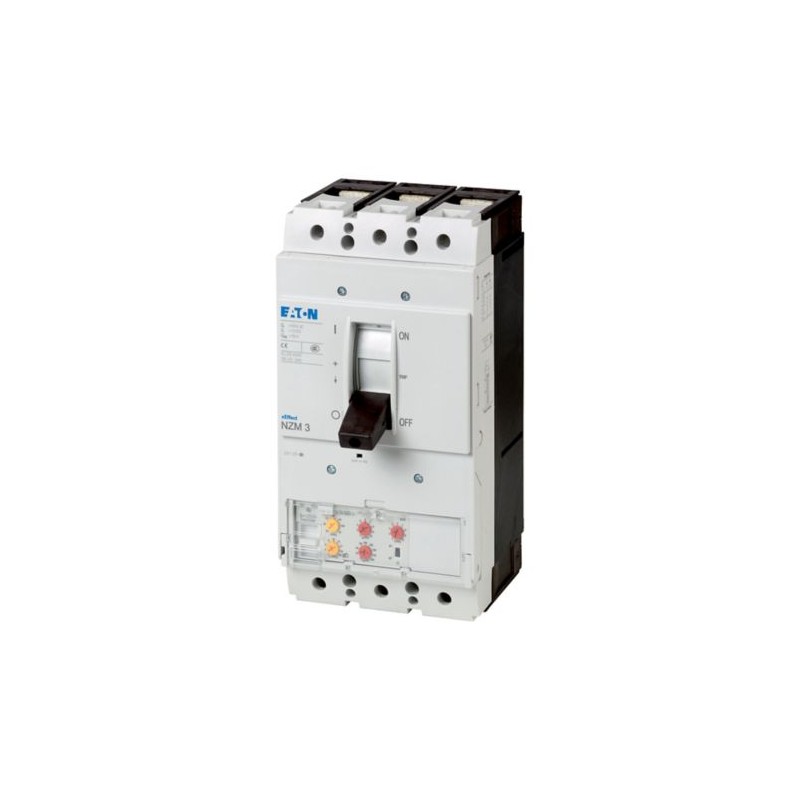

Interruptores de circuito
Tensión de impulso admisible la invariabilidad [Uimp]Contactos principales
8000 V
Tensión de impulso admisible la invariabilidad [Uimp]Contactos auxiliares
6000 V
Tensión nominal [Ue]
1000 V AC
Corriente nominal = corriente ininterrumpida nominal [In= You]
Seiscientos treinta
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal de aislamiento [Uyo]
1000 V
Categoría de utilización
Un
Temperatura ambienteLa temperatura ambiente, de almacenaje
- 40 - + 70 °C
Temperatura ambienteLa operación
-25 - +70 °C
Nominal de corto circuito de la capacidad de fabricación [Icm]
240 V, 50/60 Hz [Icm]
330 kA
400/415 V 50/60 Hz [Icm]
330 kA
440 V 50/60 Hz [Icm]
286 kA
525 V, 50/60 Hz [Icm]
143 kA
1000 V, 50/60 Hz [Icm]
17 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]
Unidad de cuidados intensivos a la norma IEC/EN 60947 ciclo de pruebas de la O-t-CO [Uci]240 V, 50/60 Hz [Icu]
150 kA
Unidad de cuidados intensivos a la norma IEC/EN 60947 ciclo de pruebas de la O-t-CO [Uci]400/415 V 50 Hz [Icu]
150 kA
Unidad de cuidados intensivos a la norma IEC/EN 60947 ciclo de pruebas de la O-t-CO [Uci]440 V 50/60 Hz [Icu]
130 kA
Unidad de cuidados intensivos a la norma IEC/EN 60947 ciclo de pruebas de la O-t-CO [Uci]525 V, 50/60 Hz [Icu]
65 kA
Unidad de cuidados intensivos a la norma IEC/EN 60947 ciclo de pruebas de la O-t-CO [Uci]690 V 50/60 Hz [Icu]
35 kA
Unidad de cuidados intensivos a la norma IEC/EN 60947 ciclo de pruebas de la O-t-CO [Uci]1000 V, 50/60 Hz [Icu]
15 kA
Ics IEC/EN 60947 ciclo de pruebas de la O-t-CO-t-CO [Ics]230 V, 50/60 Hz [Ics]
150 kA
Ics IEC/EN 60947 ciclo de pruebas de la O-t-CO-t-CO [Ics]400/415 V 50/60 Hz [Ics]
150 kA
Ics IEC/EN 60947 ciclo de pruebas de la O-t-CO-t-CO [Ics]440 V 50/60 Hz [Ics]
130 kA
Ics IEC/EN 60947 ciclo de pruebas de la O-t-CO-t-CO [Ics]525 V, 50/60 Hz [Ics]
33 kA
Ics IEC/EN 60947 ciclo de pruebas de la O-t-CO-t-CO [Ics]690 V 50/60 Hz [Ics]
9 kA
Ics IEC/EN 60947 ciclo de pruebas de la O-t-CO-t-CO [Ics]1000 V AC [Ics]
10 kA
Nominal de corta duración corriente asignada
La esperanza de vida, mecánica [Operaciones]
Quince mil
Max. frecuencia de operación
60 Ops/h
Vida útil mecánica: de que max. 50 % viaje por derivación/disparador de mínima tensión
La esperanza de vida, eléctricos
1000 V, 50/60 Hz [Operaciones]
Mil
Equipo estándar
Tornillo de conexión
Ronda de conductor de cobreCaja terminalSólido
2 x 16 mmDos
Ronda de conductor de cobreCaja terminalCadena
1 x (35 - 240)
2 x (25 - 120) mmDos
Ronda de conductor de cobreTúnel terminalCadenaCadena
1 x (25 - 185) mmDos
Ronda de conductor de cobreTúnel terminalCadenaDoble agujero
1 x (50 - 240)
2 x (50 - 240) mmDos
Ronda de conductor de cobrePerno de la terminal y del lado posterior de la conexiónDirecto en el interruptorSólido
1 x 16
2 x (10 - 16 mmDos
Ronda de conductor de cobrePerno de la terminal y del lado posterior de la conexiónDirecto en el interruptorCadena
1 x (25 - 120)
2 x (25 - 120) mmDos
Al de los conductores, cable de CuTúnel terminalSólido
1 x 16 mmDos
Al de los conductores, cable de CuTúnel terminalCadenaCadena
1 x (25 - 185)2)mmDos
Al de los conductores, cable de CuTúnel terminalCadena
2)Hasta 240 mm2 puede ser conectado dependiendo del fabricante del cable.
Al de los conductores, cable de CuTúnel terminalCadenaDoble agujero
1 x (50 - 240)
2 x (50 - 240) mmDos
Cu tira (número de segmentos x ancho x segmento de espesor)Caja terminal [min.]
6 x 16 x 0.8 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Caja terminal [máx.]
10 x 24 x 1.0
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Perno de la terminal y del lado posterior de la conexiónPlano de tira de cobre, con agujeros [min.]
6 x 16 x 0.8 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Perno de la terminal y del lado posterior de la conexiónPlano de tira de cobre, con agujeros [máx.]
10 x 32 x 1.0 + 5 x 32 x 1.0 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Perno de la terminal y del lado posterior de la conexiónConexión de ancho de extensión
(2 x) 10 x 50 x 1.0 mm
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónTornillo de conexión
M10
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónDirecto en el conmutador [min.]
20 x 5 mm
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónDirecto en el conmutador [máx.]
30 x 10
+ 30 x 5 mm
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónConexión de ancho de extensiónConexión de la anchura de la extensión [máx.]
2 x (10 x 50) mm
Los cables de Control
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mmDos
