Visualizza ingrandito

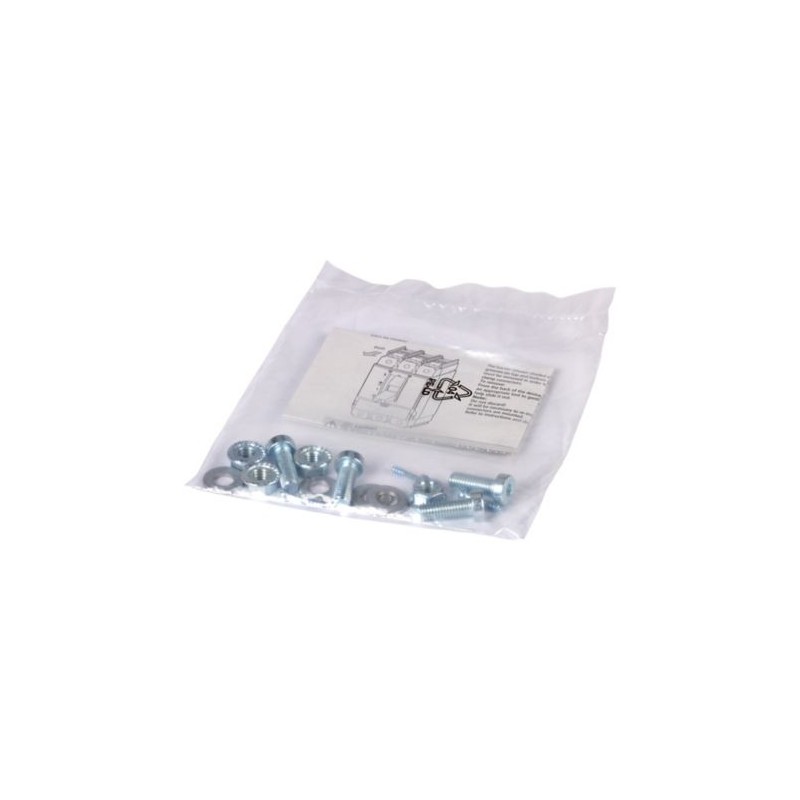

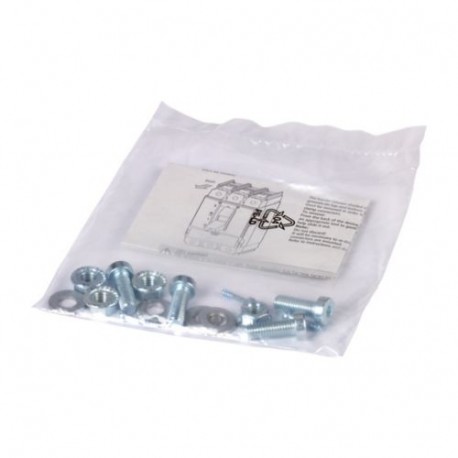

NZM2-XKS 260030 0004358804 EATON ELECTRIC Collegamento a vite 3p, standard, grandezza 2
NZM2-XKS
260030
0004358804
EATON-MOELLER
Collegamento a vite 3p, standard, grandezza 2
apparecchi elettrici a bassa tensione > set di cablaggio per breaker
Accessori NZM
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Collegamento a vite 3p, standard, grandezza 2
L'accessorio opzionale per gli interruttori automatici di potenza della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Note: il codice comprende parti per un lato interruttore in alto o in basso per interruttori a 3 o 4 poli. Collegamento standard per tutti gli interruttori NZM2, PN2 e N2. Kit di riallestimento per interruttori con morsetti a mantello Utilizzare capicorda speciali in esecuzione stretta. Montaggio all'interno dell'involucro dell'interruttore. In associazione ad una sbarra è necessario dotarla di isolamento (400 mm), ad es. tramite un tubo flessibile termoretraibile ed un coperchio NZM2(-4)-XKSA. U e ≧ 525 VAC. Per tutti gli altri materiali di collegamento, per esempio cavi, nastri, è necessario un coperchio NZM2(-4)-XKSA. Utilizzabile per NZM2(-4)1, PN2(-4), N(S)2(-4)
Programma di fornitura
Assortimento
Accessori
Norma/Approvazione
UL/CSA, IEC
Numero di poli
A 3 poli
Numero di conduttori
A 3 poli
Grandezza
NZM2
accessori
Tecnica di collegamento
accessori
collegamento a vite
Corrente nominale [In]
Cu 300, Al 250 A
utilizzo con
NZM2, PN2, N(S)2
Sezioni di collegamento
Tipo di conduttoreCavo Cu/Al
Capicorda Cu
Capicorda Al
Capicorda Al
Sezioni di collegamentoflessibile
1 x 10 - 185
2 x 4 - 70
1 x 10 - 50
2 x 10 - 50 mm2
2 x 4 - 70
1 x 10 - 50
2 x 10 - 50 mm2
AWG/kcmil
1 x 11 - 3/0
2 x 12
1 x 8 - 1/0
2 x 8 - 1/0 mm2
2 x 12
1 x 8 - 1/0
2 x 8 - 1/0 mm2
Sezioni di collegamento
Bandella in rame numero lamelle x larghezza x spessore lamelle
≧ 2 x 16 x 0.8 mm2
Sbarra in rame larghezza x profondità [Ampiezza]
≧ 16 x 5 mm
Note
Tipo contenente parti per interruttori a 3 o 4 poli sulla parte superiore o inferiore dell'interruttore.
Collegamento standard con tutti gli interruttori automatici di potenza NZM2, PN2 e N2.
Kit di conversione per interruttore automatico di potenza con morsetto a mantello.
Utilizzare solo capicorda cavo specializzati con un design circoscritto; vedere i tipi NZM*XKS*. In caso contrario, è necessario utilizzare sezionatori di fase NZM*XKP, anche per capicorda di cavi isolati.
Montato all'interno dell'alloggiamento dell'interruttore.
Se viene utilizzata una sbarra collettrice, sono necessari l'isolamento (400 mm), ad esempio con manicotto, e una copertura NZM2(-4)-XKSA.
Ue≧ 525 V CA:
- Bei allen anderen Anschlussmaterialien, z.B. Kabel, Bänder, ist eine Abdeckung NZM2(-4)-XKSA zu verwenden.
Verifiche di progetto secondo IEC/EN 61439
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 9.0
Low-voltage industrial components (EG000017) / Set di cablaggio per breaker (EC002050)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Wiring set for circuit breaker (ecl@ss13-27-37-04-24 [ACN957016])
Adatto per numero di poli
3
Tipologia
Altro
Approvazioni
Product Standards
UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.
E31593
UL Category Control No.
DIHS
CSA File No.
022086
CSA Class No.
1432-01
North America Certification
UL listed, CSA certified
Suitable for
Refer to main component information
