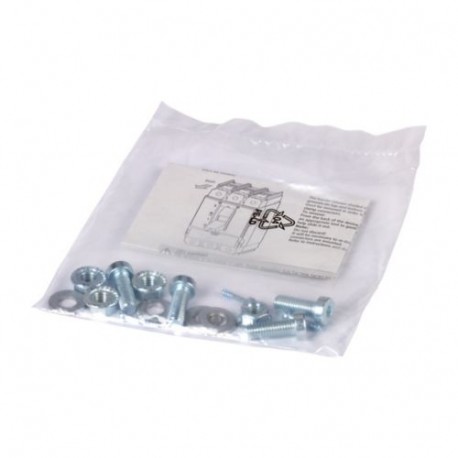

NZM2-XKS 260030 Y7-260030 EATON ELECTRIC Schraubanschluss 3p, Standard, Baugrösse 2 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM2-XKS 260030 Y7-260030 EATON ELECTRIC Schraubanschluss 3p, Standard, Baugrösse 2

NZM2-XKS

260030

Y7-260030

EATON-MOELLER

Schraubanschluss 3p, Standard, Baugrösse 2

NZM2-XKS

Eaton Moeller series NZM– Kompaktleistungsschalter. Schraubverbindung 3p, Standard, Größe 2

Optionales Zubehör für die Leistungsschalter-Baureihe NZM bietet ein umfassendes Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage ist dank der modularen Funktionsgruppen immer flexibel und einfach. Anmerkungen: Teile-Nr. Enthält Teile für eine Klemme, die sich oben oder unten für 3- oder 4-polige Schalter befindet. Standardanschluss mit allen Leistungsschaltern NZM2, PN2 und N2. Umrüstsatz für Leistungsschalter mit Kastenklemme. Verwenden Sie eine spezielle Kabelschuh-schmale Ausführung. eingebaut in das Schaltergehäuse. Bei Verwendung einer Stromschiene ist eine Isolierung (400 mm), z. B. ein Schlauch und eine NZM2(4)-XKSA-Abdeckung erforderlich. U e ≧ 525 VAC . Für alle anderen Anschlussmaterialien wie z.B. Kabel, Flachleiter muss eine NZM2(-4)-XKSA Ummantelung verwendet werden. Verwendbar für: NZM2(-4), PN2(-4), N(N/O)2(-4)

Mehr Infos


Niederspannungsschaltgeräte > Verdrahtungsset für Leistungsschalter

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $20.11
Stückpreis: $20.11
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Verbindungstyp
Katalognummer
260030
Produkt Länge/Tiefe
103 mm
Produkthöhe
336 mm
Produktbreite
105 mm
Produktgewicht
0.064 kg
Einhaltung(en)
UL/CSA
IEC
RoHS conform
Zertifikat(e)
UL listed
CSA (Class No. 1432-01)
CSA certified
UL489
UL (Category Control Number DIHS)
CE marking
CSA (File No. 22086)
CSA-C22.2 No. 5-09
UL (File No. E31593)
IEC60947
EAN
4015082600303
Modellcode
NZM2-XKS

Produktspezifikationen

Benutzt mit
NZM2, PN2, N(S)2
Typ
Zubehör Schraubanschlussklemme
Stromstärkewert
300 A (Cu), 250 A (Al)
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Rahmen
NZM2
Geeignet für
Cu-Kabelschuhe
3-polig
Aluminium-Kabelschuh
Anzahl der Pole
3-polig
Anschlusskapazität (Kupferstreifen)
Min. 2 Segmente 16 mm x 0,8 mm
Ausführung
Sonstige
Anschlusskapazität (mehrdrähtig)
8 - 1/0 AWG/kcmil (2x)
11 - 3/0 AWG/kcmil (1x)
4 mm² - 70 mm² (2x)
10 mm² - 185 mm² (1x)
12 AWG/kcmil (2x)
10 mm² - 50 mm² (1x)
10 mm² - 50 mm² (2x)
8 - 1/0 AWG/kcmil (1x)
Anschlusskapazität (Kupfersammelschiene)
Min. 16 mm x 5 mm

ETIM for 260030 Niederspannungsschaltgeräte (EC002050)
Merkmal Wert
Geeignet für Anzahl der Pole (EF001589) 3
Ausführung (EF000010) sonstige

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM2-XKS Y7-260030 260030 ES_266751.pdf 2 Mbytes NZM2-XKS Y7-260030 260030 ES_266751.pdf
