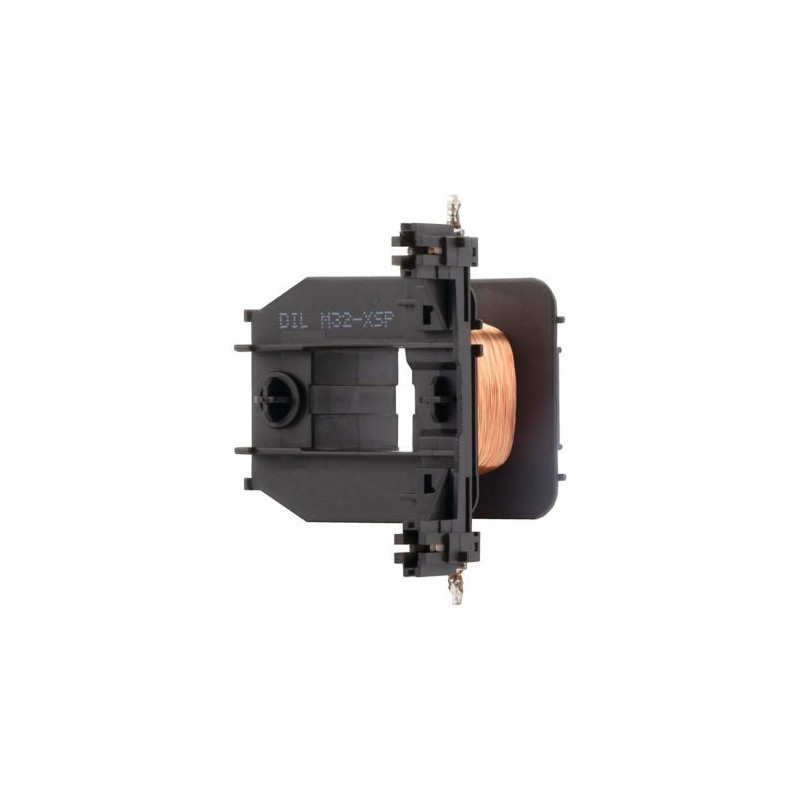

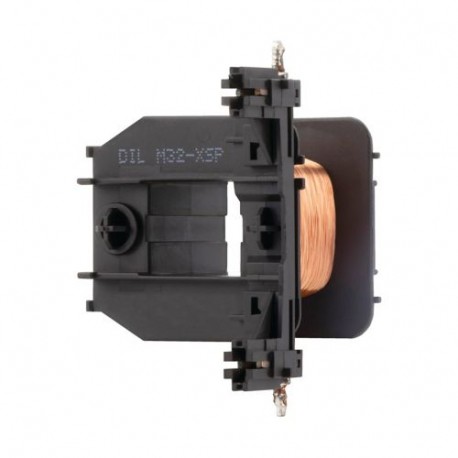

DILM32-XSP(24V50HZ) 281130 Y7-281130 EATON ELECTRIC Bobina di ricambio AC per DILM17-32 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

DILM32-XSP(24V50HZ) 281130 Y7-281130 EATON ELECTRIC Bobina di ricambio AC per DILM17-32

DILM32-XSP(24V50HZ)

281130

Y7-281130

EATON-MOELLER

Bobina di ricambio AC per DILM17-32

Bobina di ricambio per contattori DILM17... 38 24 V 50 Hz

Eaton Moeller® series DILM Replacement coil, Tool-less plug connection, 24 V 50 Hz, AC, For use with: DILM17, DILM25, DILM32, DILM38

Bobina di ricambio, Tecnica di collegamento: Collegamento senza attrezzi, Tensione di azionamento: 24 V 50 Hz, Tensione AC/DC: AC, Utilizzare con: DILM17, DILM25, DILM32, DILM38, DILM17 - DILM38

Maggiori dettagli


Apparecchi elettrici a bassa tensione > bobina per relè

Contattori fino a 170A

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $33.29
Prezzo unitario: $33.29
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series DILM replacement coil
Catalog Number
281130
EAN
4015082811303
Product Length/Depth
64 mm
Product Height
49 mm
Product Width
46 mm
Product Weight
0.048 kg
Certifications
IEC/EN 60947-4-1
CSA
CSA File No.: 012528
UL
UL Category Control No.: NLDX
UL 508
CSA-C22.2 No. 14-05
CE
CSA Class No.: 2411-03, 3211-04
UL File No.: E29096
Model Code
DILM32-XSP(24V50HZ)

Informazioni generali

Accessories
Individual coils
Product category
Accessories
Voltage type
AC

Condizioni ambientali e climatiche

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
60 °C
Ambient operating temperature - max
60 °C

Sistema elettromagnetico (bobina)

Rated control supply voltage (Us) at AC, 50 Hz - min
24 V
Rated control supply voltage (Us) at AC, 50 Hz - max
24 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at DC - min
0 V
Rated control supply voltage (Us) at DC - max
0 V

Verifica di progetto

10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 281130 Apparecchi elettrici a bassa tensione (EC001043)
Caratteristica Valore
tensione di alimentazione pilota nominale AC 50 Hz (EF003978) 24 V
tensione di alimentazione pilota nominale AC 60 Hz (EF003979) 0 V
tensione di alimentazione pilota nominale DC (EF003980) 0 V
tipo di tensione per l'azionamento (EF008242) AC

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILM32-XSP(24V50HZ) Y7-281130 281130 ES_281130.pdf 1 Mbytes DILM32-XSP(24V50HZ) Y7-281130 281130 ES_281130.pdf
